Seite 8

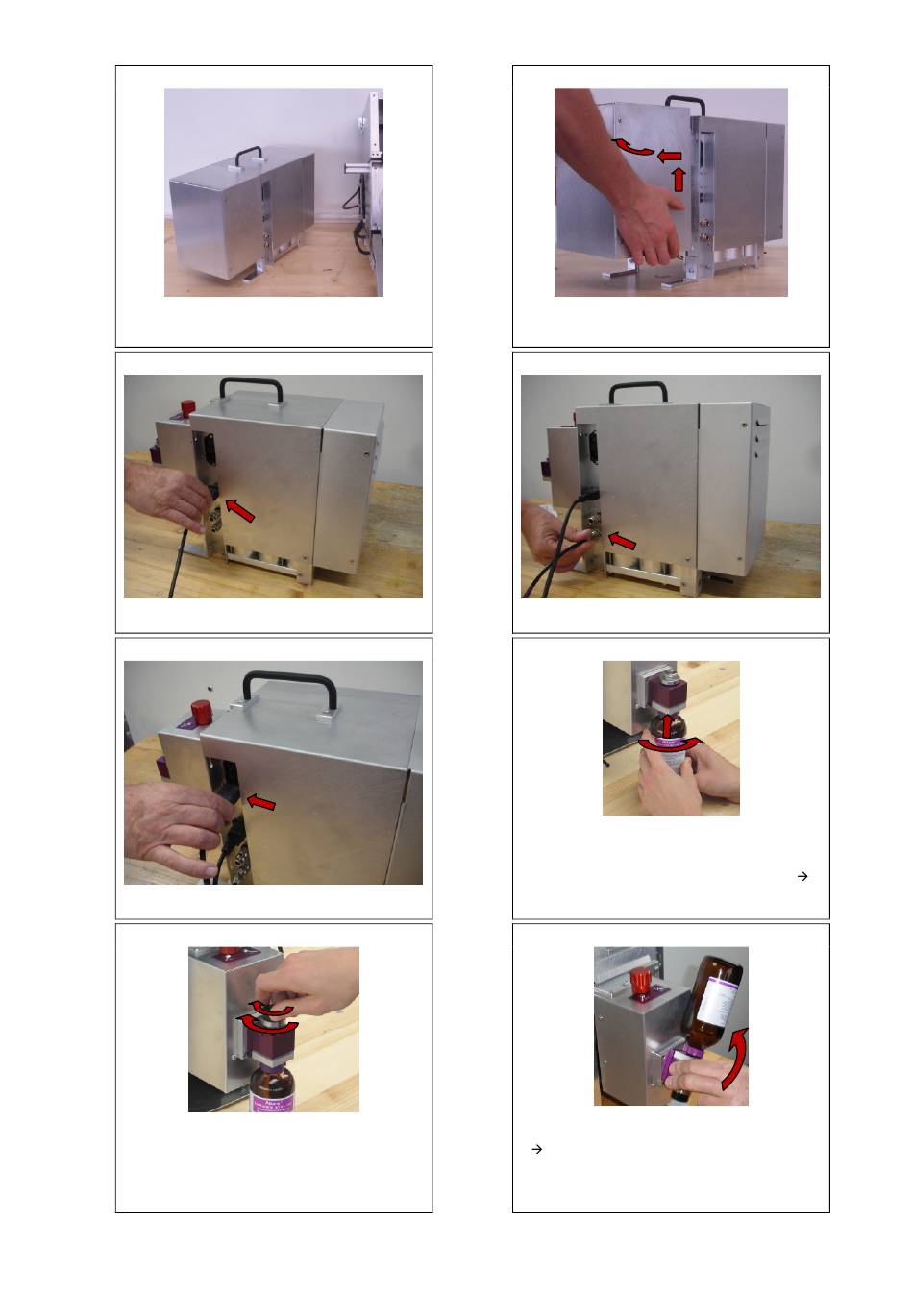

Inbetriebnahme Versorgungseinheit
Versorgungseinheit platzieren
1 1 1 1
1 1 1 1
- Versorgungseinheit links von der Operationseinheit
platzieren.
Niederspannungskabel einstecken
3 3 3 3
3 3 3 3
- Niederspannungskabel der Operationseinheit
am Niederspannungsabgang einstecken
5 5 5 5
5 5 5 5
- Netzkabel in den Netzanschluss stecken.
7 7 7 7
7 7 7 7
- Den Flaschendeckel auf das Hubventil drehen.
- Am Deckel weiterdrehen, so dass sich das Ventil
öffnet.
- Das Ventil ist vollständig geöffnet, wenn es am
oberen Anschlag ist.
Netzkabel einstecken
Ventil öffnen
Frontdeckel abnehmen
2 2 2 2
2 2 2 2
- Anheben und wenig nach vorne ziehen.
- Abdrehen oder nach oben ausfahren.
Gasschlauch einstecken
4 4 4 4
4 4 4 4
- Anschliessen des Gasschlauches der Operati-
onseinheit an der unteren Kupplung (reine Luft).
Flasche anbringen
6 6 6 6
6 6 6 6
- Die geöffnete Flasche unten an den Drehklotz
des Verdampfers anschrauben.
- Sobald der Widerstand beim Einschrauben zu-
nimmt, die Flasche noch etwas weiter drehen
aber
nicht zu fest anziehen!
Flasche aufkippen
8 8 8 8
8 8 8 8
- Im Gegenuhrzeigersinn die Flasche in die obere
Rasterung aufkippen. (nicht an Flasche drehen,
Bruchgefahr)
- Das Isoflurane strömt nun in den Verdampfer ein.
- Die Flasche dient auch als Schauglas für das
Isoflurane-Niveau.
