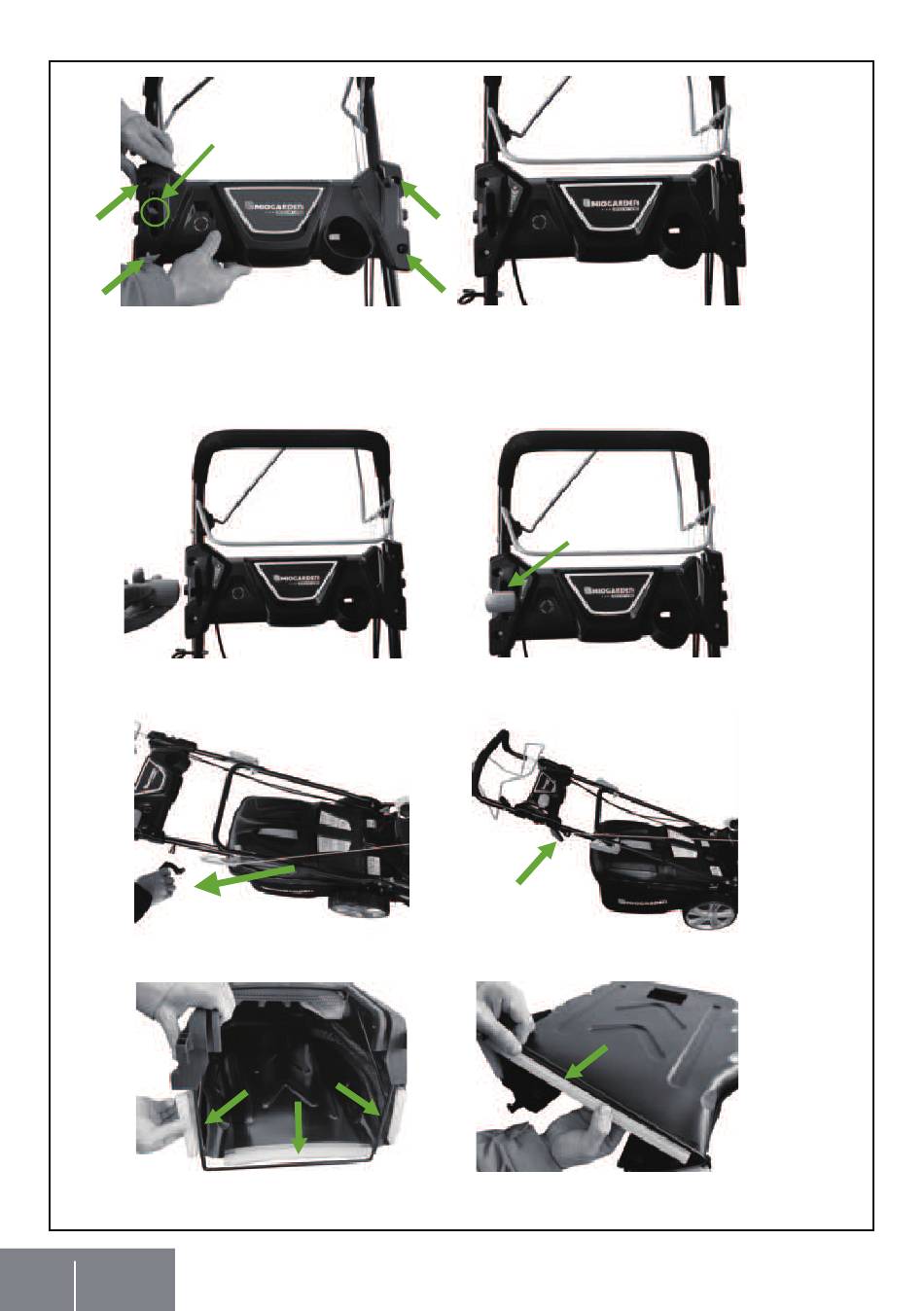

Étape 6 : placez le panneau de contrôle 13 (à travers la barre de commande de vitesse variable A) sur la
poignée supérieure, assurez-vous que les trous de boulon du panneau de poignée et de la poignée
supérieure sont alignés, puis utilisez les boulon et écrous pour plaque 28 pour verrouiller le panneau
Étape 7 : Insérez la poignée de Levier de commande de propulsion automotrice23 sur la barre de commande A.
Étape 8: Retirez le corde de lancement 4 du moteur et accrochez-le à la guidage de la corde de lanceur 20.
Étape 9 : accrochez le sac de récupération (bande de garniture blanche) sur le cadre du capteur comme sur
34
FR
A
les photos ci-dessus, total 3 bandes.
6
de contrôle.
7
23
8
9
