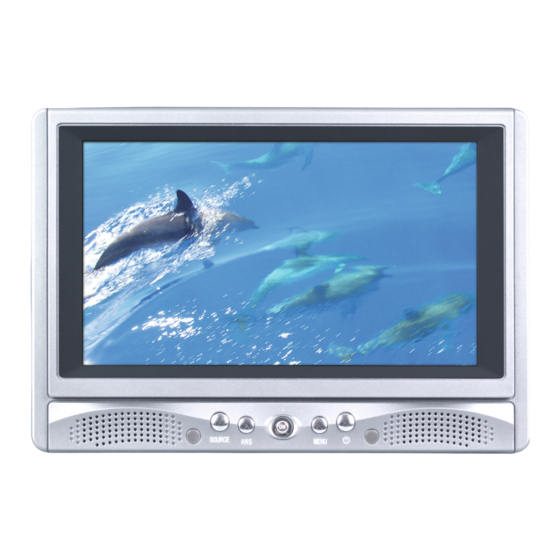

Mobiler LCD TV SOL 8,5
Wichtiger Hinweis zur Einstellung der Lautstärke
Betrifft Seite 15 in der deutschen Anleitung.
Zur Einstellung der Lautstärke am Gerät muss zuerst die Taste „ANS" einmal
gedrückt werden.
Es erscheint dann der Lautstärkebalken am unteren Bildrand.
Die Einstellung der Lautstärke wird dann mit den rechts-links Tasten
vorgenommen.
Bei der Fernbedienung gilt die gleiche Vorgehensweise.
Zuerst Taste 17 drücken, dann mit den Tasten 18 die Lautstärke einstellen.
Die Fernbedienung mit Tastennummern finden Sie auf Seite 11 der deutschen
Anleitung.
