1 Productomschrijving

1.1 Productontwerp
De VFD-module in het Nexicon
aansluiten van een variabele frequentiesturing.
Belangrijkste kenmerken:
• Bewaking en regeling van een externe variabele
frequentiesturing
• machine-interface voor lek- en temperatuursen-
soren
De module krijgt stroom vanaf de achterwand.
Product- Onderdeel-
naam nummer
FPM 611 848 24 00

1.2 Beschrijving van het systeem

™
De Nexicon is een programmeerbaar en uitbreid-
baar bewakings- en controleplatform. Nexicon
ontworpen als een modulair systeem waarbij elke
module wordt geconfigureerd om verschillende be-
drijfsmiddelen of reeksen functies te bewaken of te
controleren.
De communicatie tussen de modules in het systeem
verloopt via de achterwand.
De communicatie met een webinterface of met een
SCADA-systeem verloopt via de application mana-
ger. De communicatie naar een Xylem HMI of een
servicetool verloopt via de voedingsmodule aan de
achterwand.

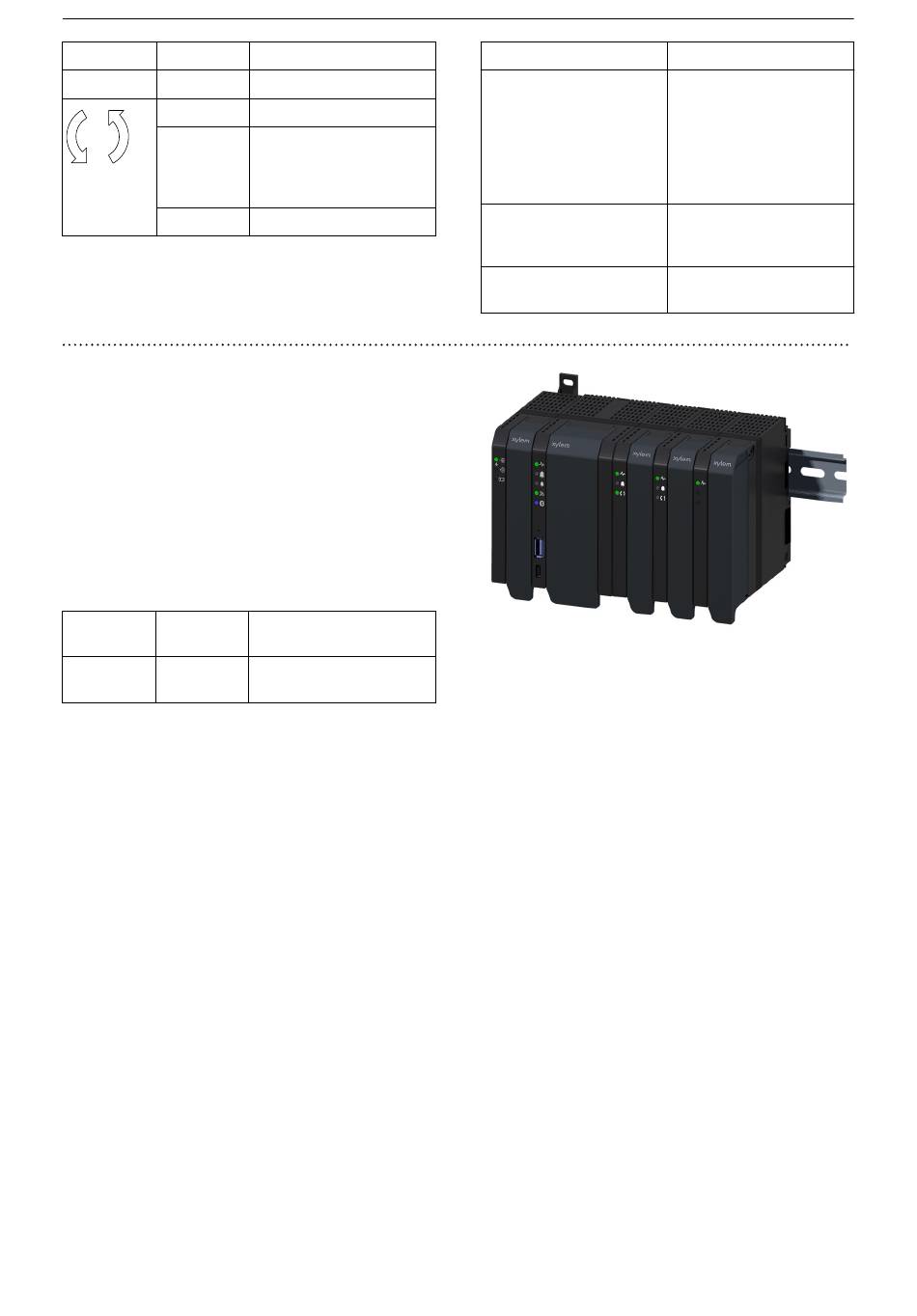

Deze afbeelding toont een voorbeeld van een confi-
guratie van een besturing voor een pompstation. De
volgende modules zijn van links naar rechts te zien:
Achterwand voedingsmodule, application manager,
twee pompmodules en een I/O-module. Alle modu-
les zijn aangesloten op de achterwand.
Indication
There is no fault
Pump running
• The pump is started
but not running
• The pump is running
but was not started
Pump not running
™
-systeem is voor het
Beschrijving
Module voor een varia-
bele frequentiesturing
™
is
Document
Integration guide
User guide
Technical specification
2 Installatie

2.1 Installatievereisten

De veiligheid van elk systeem dat deze modules be-
vat, valt onder de verantwoordelijkheid van de sa-
mensteller van het systeem.
De veiligheidsvoorschriften moeten vóór de installa-
tie worden gelezen.
• Voor gebruik binnen. De modules zijn IP20.
• Bedrijfstemperatuur -20°C - +60°C (-4°F -
+140°F)
• Voor Noord-Amerika en andere toepasselijke
markten
– De modules moeten worden geïnstalleerd in
een industriële schakelkast.
• IEC-vereisten
– De modules moeten worden geïnstalleerd in
een veiligheidskast met minimaal klasse
IP54.
• De modules moeten worden geïnstalleerd op een
™
Nexicon achterwand.
• Blokkeer de ventilatieopeningen niet. Zorg ervoor
dat er voldoende lucht is voor de koeling.
• De modules moeten worden geïnstalleerd in de
richting die is aangegeven in de afbeeldingen.
• Alle apparatuur die op de modules wordt aange-
sloten moet voldoen aan de plaatselijke normen
en voorschriften.
• De voeding en alle aangesloten spanningen la-
ger dan 30 V , 60 VDC of 42.4 V
RMS
conform PELV zijn overeenkomstig EN/IEC/CSA/
UL61010-2-201.
• De maximumstroom voor de klemmenblokken is
15 A.
