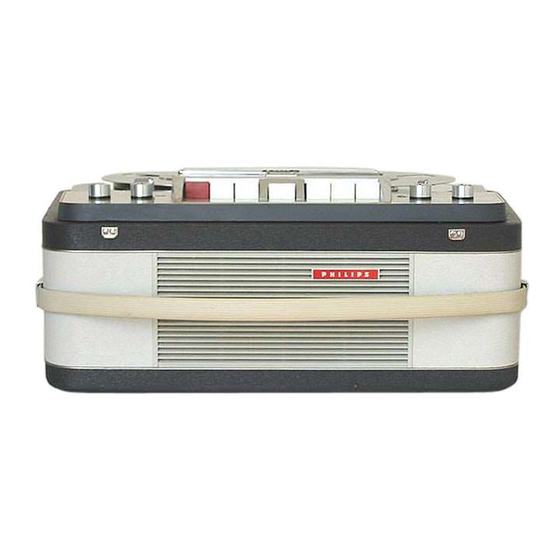

Philips EL 3534 Service

=] PHILIPS Sezcuce
Inhaltsverzeichnis
Technische Daten
Elektrische Ersatzteile
Schaltbild
Umbauanleitung 50 Hz/60
Mechanischer Umbau
Elektrischer Umbau
Bild 1 - 7
Printplattendarstellung
Hz
(Sch 1, 101)
Printplattendarstellung (Sch 2, 3, 6, 8)
Seite
3 4
)
RK 66
:
Printplattendarstellung (Sch 4) 8
Reparaturhinweise 9, 10
Mechanische Ersatzteile 115 12
Einzelteiliibersicht 135 12
Kofferdarstellung 15
Kofferteile 16
Ausfiihrungsformen
EL 3534 a/22
EL 3534 A/22A
WR OO
WR 01
WR 02
WR 03
WR O04
Technische Daten
Netzspannung:
Leistungsaufnahme:
Transistoren:
Dioden:
Anzahl der Spuren:
Bandgeschwindigkeit:
Frequenzbereich:
SpulengroBe :
max. Spieldauer:
Langspielband:
Doppelspielband:
Eingangsempfindlichkeit:
Mikrofon:
Rundfunk:
Phono :
Ausgangsspannung:
Verstarkerleistung:
Ausgangsimpedanz:
Storpegelabstand:
Gleichlaufabweichung:
Abmessungen:
Gewicht:
DEUTSCHE PHILIPS G.M.B.H., HAMBURG 1
SERVICE - ABT.
Nachdruck nicht gestattet! Anderungen vorbehalten.
entspricht dieser Dokumentation
Lautsprecheranordnung gedndert, siehe Kofferteile Nachtrag
siehe Stiickliste Nachtrag
Antrieb fiir Riicklauf gedndert (entsprechend dieser Dokumentation)
Chassisaufhaéngung durch Gummidurchfiihrung B 905 Tu /sx1 verbessert
Schalter Sch 11, 12, 13 und 14 standardisiert (WY 849 09)
Schalterbefestigungsbiigel ftir-Sch 12 geandert (WT 837 48)
110, 127, 220, 245 V 50 Hz
cae 70 Watt
4 x AC 107 (OC 58)
6x0C 75 2x 0C 44
2x OC 74 2x 0C 26 1x 0C 79
2 x OA 70
4
2,4 cm/sec 4,75 cm/sec 9,5 cm/sec 19 cm/sec
50-4500 Hz 50=-10000 Hz 50-16000 Hz 50-18000 Hz
max. 18 cm G
4 x 6 Stunden
4 x 8 Stunden
0,5 mV/ 5 kOhm
2 mV/20 kOhm
120 mV/ 1 MOhm
max. 1,5 V (Diode)
2x 3 Watt
Aussenlautsprecher 2x 5 Ohm
Kopfhorer 2 x 2000 Ohm
> 45 db
< 0,2 %
447 x 380 x 220 mm
15 kg
3.63
EL 3534
Serv.0045
