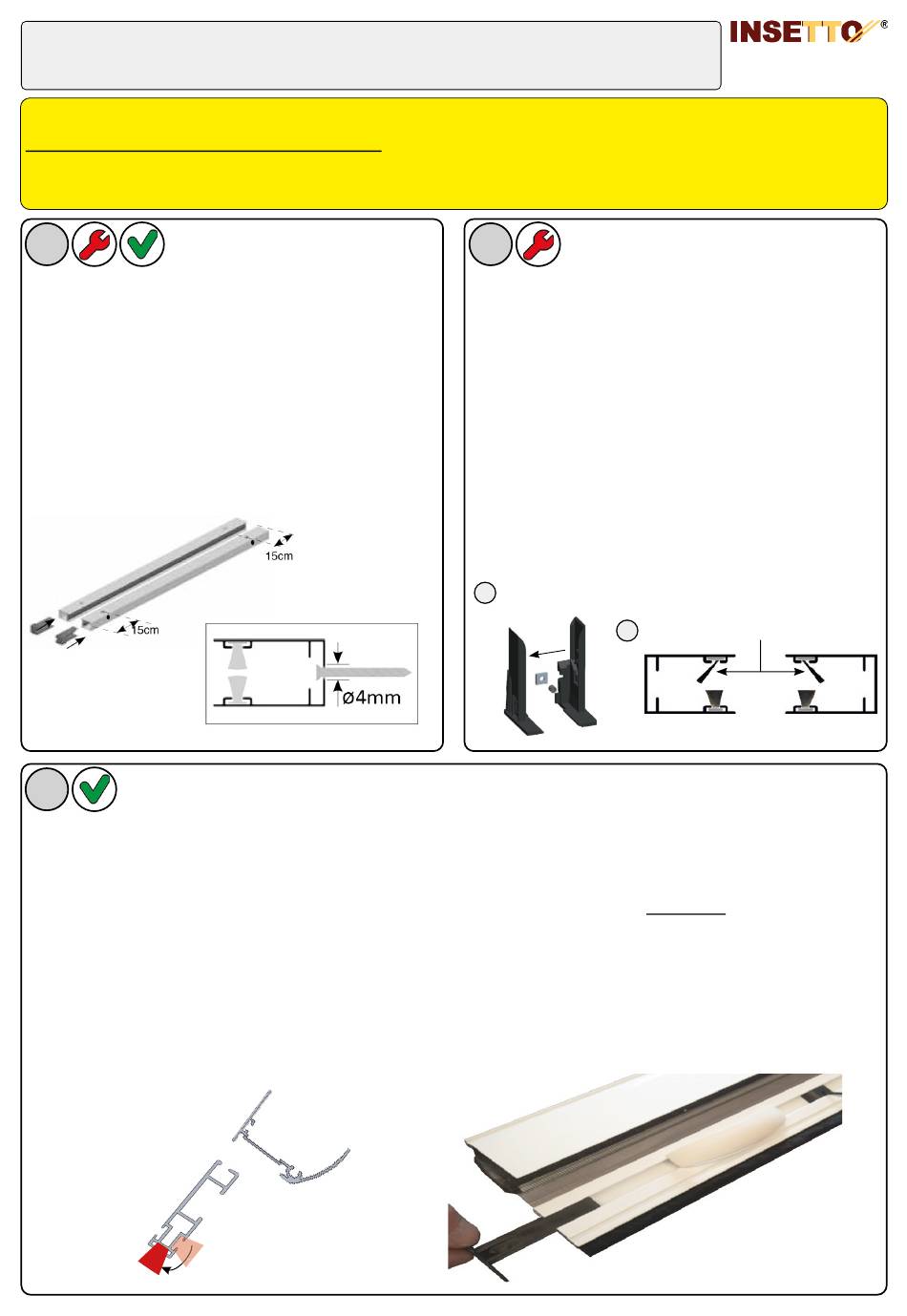

Montageanleitung für System ...
Topline
Insektenrollo für Dachfenster
Bitte beachten Sie:
Falls Sie mit Vormontage bestellt haben, dann sind all die Montageschritte, welche mit einem
grünen Haken gekennzeichnet sind, bereits erledigt. Von Ihnen sind dann lediglich noch die mit
einem roten Werkzeug versehenen Montageschritte auszuführen.
Führungsschienen bohren
1
(nur bei Option „Ungebohrt" auszuführen)
Machen Sie von unten und oben aus gesehen bei ca.
15 cm eine seitliche Bohrung auf der schmalen Seite
der beiden Führungsschienen. Nehmen Sie dazu einen
Bohrer mit einem Durchmesser von Ø 4 mm.
Sie können den Platz der Bohrlöcher auch um 2-3 cm
variieren, falls Sie die Schienen an einer bestimmten
Stelle anschrauben möchten.
Führungss. < 150 cm = 2 Bohrungen
Führungss. > 150 cm = 3. Bohrung in der Mitte
3
Griff schiene montieren - Griff e (8), Zugschnur (30) & Führungsschuhe (75)
Wichtig:
Die Griff schiene muss zunächst gedreht werden, so dass diese mit der breiten Griff nut-Seite in Richtung
gerundete Rollokassette zeigt. Ansonsten können Sie das Rollo später nicht komfortabel bedienen! Dazu die Griff -
schiene einfach vorsichtig vom Netz abziehen und anders herum wieder auf das Gewebe aufschieben.
Wichtig:
Standardmäßig ist die Dichtungsbürste in der unteren Nut der Griff schiene. Falls nicht, diese aus der Griff -
schiene ziehen und in die entsprechende Nut einschieben.
Bitte achten Sie darauf und überprüfen Sie das, bevor Sie mit den weiteren Montageschritten fortfahren!
Schieben Sie dann die Griff e (8) in die Griff schiene ein. Optional bringen Sie vorher die Zugschnur (30) mittig dazwi-
schen an. Danach stecken Sie die Führungsschuhe (75) auf beiden Seiten der Griff schiene auf.
Falls nötig: Bürste unten an Griff schiene rausziehen und
in die untere Nut einschieben.
Außen
(Himmel)
Typ
Rollokasten
Innen
(Wohnraum)
V-L-ND
2
Sockel (77) zusammenstecken
(a) Stecken Sie zwischen jeden der beiden Sockel (77)
eine Mutter und dann die Sockelhälften zusammen.
(b) Legen Sie die Führungsschienen spiegelverkehrt,
mit der Antiwindbürste (längere, steifere Bürste - falls
bestellt) auf der Oberseite, vor sich auf eine weiche
Unterlage. Schieben Sie nun einen der Sockel in je
eine Führungsschiene ein. Nehmen Sie den Sechs-
kantschlüssel zur Hand und schrauben Sie die Gewin-
deschrauben der Sockel in den Führungsschienen fest.
Beachten Sie bitte, dass die Führungsschie-
Wichtig:
nen später so montiert werden müssen, dass sich die
Antiwindbürsten Richtung Wohnraum befi nden. Nur so
funktioniert der Windschutz optimal.
a
Sockel zusammenbauen:
Zugschnur (30) einschieben (falls gewünscht), sowie Führungsschuhe
(75) aufstecken.
(75)
b
Antiwindbürste oben (spätere Sichtseite)
(8)
Abbildung ähnlich
Seite 3
(30)
