Hinweis!
Beide Batterien müssen im
definierten Spannungsbereich
zwischen min. 7 V (Batterie mit
der niedrigeren Klemmspan-
nung) bzw. 8 V (Batterie mit
der höheren Klemmspannung)
und max. ca. 14,5 V liegen.

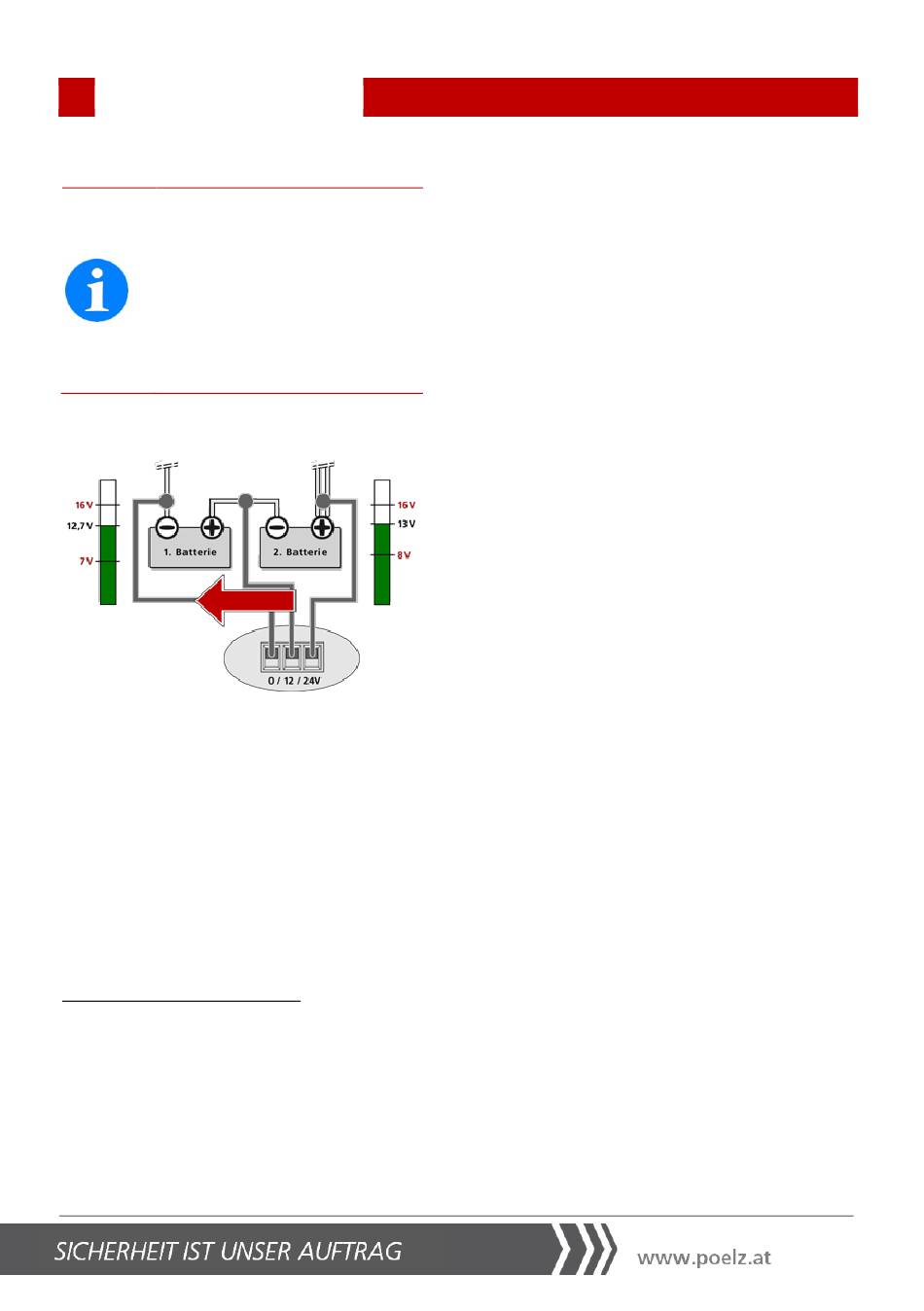

5.2.1 Anwendungsbeispiel

Die 2. Batterie in Serie weist einen um
0,3 V höhere Spannung auf als die 1.
Batterie in Serie.
Der Ladekreis wird elektronisch zugeschal-
tet, und es erfolgt ein Ladungsausgleich
von BAT2 zu BAT1. Der Ladestrom wird
proportional zur
geregelt.
Der Ladungsausgleich wird mittels LED-
Anzeige angezeigt (siehe auch Kapitel
3.3 LED-A / B
NZEIGE LINKCODE
Spannungsdifferenz
).

5.3 Ladungsausgleich beenden

Der Ladungsausgleich wird beendet, wenn:
•
die Spannungsdifferenz
beiden Batterien 100 mV unterschrei-
tet
•
die Spannung der Batterie mit der
niedrigeren Klemmspannung 7 V un-
terschreitet
•
die Spannung der Batterie mit der
höheren Klemmspannung 8 V unter-
schreitet
•
die Spannung einer Batterie max. ca.
14,5 V überschreitet
BLC-Box
zwischen
