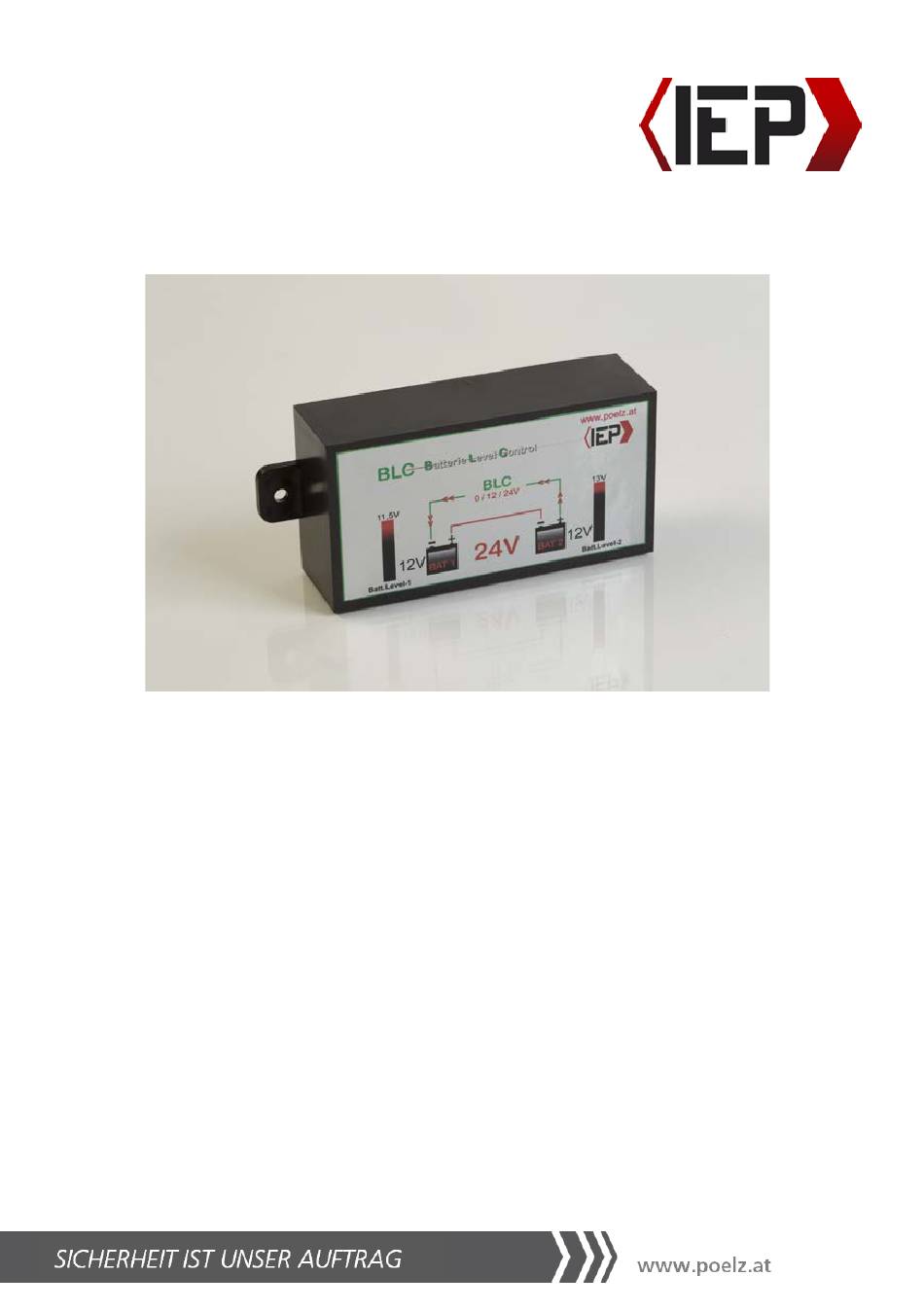

- Seite 1 Bedienungsanleitung BLC-Box (30058)
- Seite 2 Impressum: Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren – auch auszugsweise, ist ohne vorherige Genehmigung der Firma Industrieelektro- nik Pölz GmbH untersagt. Diese Bedienungsanleitung ist ein Dokument ohne Vertragscharakter. Irrtümer, Druckfehler und Änderungen vorbehalten. © Copyright 2017 Industrieelektronik Pölz GmbH...
-
Seite 3: Inhaltsverzeichnis
BLC-Box BEDIENUNGSANLEITUNG INHALTSVERZEICHNIS Einleitung ...................... 4 Haftung und Garantie ....................4 Kundendienst ......................4 Zu dieser Bedienungsanleitung.................. 5 Symbol- und Hinweiserklärung .................. 5 Sicherheitshinweise ..................5 Bestimmungsgemäße Verwendung ................5 Gerätebeschreibung ..................6 Geräteübersicht ......................6 Typenschild....................... 6 LED-Anzeige / Blinkcode ................... 6 Montage ....................... -
Seite 4: Einleitung

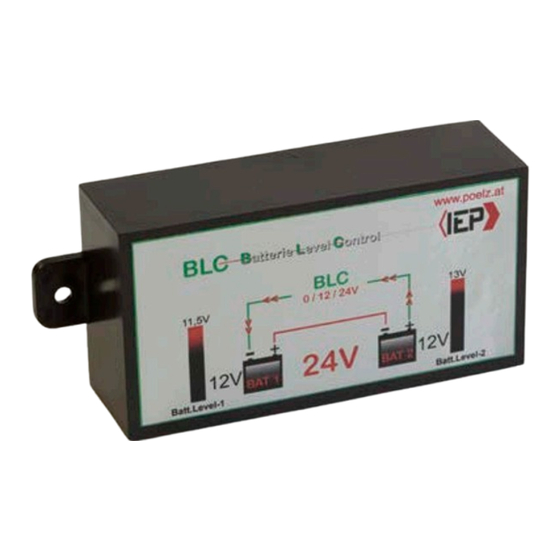

BEDIENUNGSANLEITUNG BLC-Box 1 Einleitung 1.1 Haftung und Garantie Die Batterie- Lade- Ausgleichsbox ist aus- Mit der Batterie- Lade- Ausgleichsbox BLC schließlich gemäß ihrer bestimmungsge- (Battery Level Control) der Firma Industrie- mäßen Verwendung (siehe auch Kapitel elektronik Pölz GmbH haben Sie ein 2.1 B... -
Seite 5: Zu Dieser Bedienungsanleitung
BLC-Box BEDIENUNGSANLEITUNG 1.3 Zu dieser Bedienungsanlei- Hinweis! tung Dieses Symbol kennzeichnet Tipps und nützliche Informati- Lesen Sie die Bedienungsanleitung vor onen zur optimalen Handha- Gebrauch aufmerksam durch, und befol- bung der Batterie- Lade- Aus- gen Sie die Anweisungen sowie die Si- gleichsbox. -
Seite 6: Gerätebeschreibung
BEDIENUNGSANLEITUNG BLC-Box 3 Gerätebeschreibung 3.3 LED-Anzeige / Blinkcode 3.1 Geräteübersicht Der Ladungsausgleich wird auf der LED- Anzeige als Blinkcode angezeigt. Der Blinkcode setzt sich aus zwei Teilen zu- sammen: 1. Batterie in Serie (BAT1): wird mit ① Montagevorrichtung einem einfachen Blinken der LED-Anzeige ②... -
Seite 7: Montage
BLC-Box BEDIENUNGSANLEITUNG 4 Montage 4.3 Batterie- Lade- Ausgleichs- box anschließen Gefahr! Schließen Sie die Batterie- Lade- Aus- gleichsbox an die Batterieanalage (24 V) Montagearbeiten dürfen nur an (siehe auch Kapitel 4.4 A von qualifizierten und dazu NSCHLUSS- beauftragten Personen durch- SCHEMA geführt werden. -
Seite 8: Anschlussschema
BEDIENUNGSANLEITUNG BLC-Box 4.4 Anschlussschema 5 Betrieb Verbinden Sie die Anschlüsse der Batterie- Vorsicht! Lade- Ausgleichsbox mit den zugehörigen Anschlussklemmen an den Batterien. Verwenden Sie die Batterie- Lade- Ausgleichsbox nur bei Umge- bungstemperaturen von -40 °C bis +85 °C. 5.1 Batterie- Lade- Ausgleichs- box in Betrieb nehmen Nach dem Anschließen an die Batterien... -
Seite 9: Anwendungsbeispiel
BLC-Box BEDIENUNGSANLEITUNG 5.3 Ladungsausgleich beenden Hinweis! Beide Batterien müssen im Der Ladungsausgleich wird beendet, wenn: definierten Spannungsbereich • Spannungsdifferenz zwischen zwischen min. 7 V (Batterie mit beiden Batterien 100 mV unterschrei- der niedrigeren Klemmspan- nung) bzw. 8 V (Batterie mit •... -
Seite 10: Demontage
BEDIENUNGSANLEITUNG BLC-Box 6 Demontage Die Batterie- Lade- Ausgleichsbox unter- liegt keinen gesonderten Demontagevor- schriften. Kurzschlussgefahr! Trennen Sie die drei Drähte an der Batterie ab. 7 Service Gefahr! Servicearbeiten dürfen nur von qualifizierten und dazu beauf- tragten Personen durchgeführt werden. 7.1 Wartung... -
Seite 11: Anhang
BLC-Box BEDIENUNGSANLEITUNG 8 Anhang 8.1 Technische Daten Netzspannung(en) / Stromart 2 x 12 V DC in Serie (24 V) Stromaufnahme max. 3 A Schutzart IP56 Umgebungstemperatur -40 °C / +85 °C Wirkungsgrad ~85 % Leerlaufstrom 0,9 mA Arbeitsstrom 0 – 3 A... -
Seite 12: Entsorgung
BEDIENUNGSANLEITUNG BLC-Box 8.2 Entsorgung 8.3 Konformitätserklärung (DoC) Die Konformität mit den für das Gerät Batterie- Lade- Ausgleichsbox relevanten EU-Richtlinien wird durch das CE-Zeichen bestätigt. Werfen Sie die Batterie- Lade- Ausgleichs- box am Ende ihrer Lebenszeit auf keinen Hiermit erklärt Firma Industrie- Fall in den normalen Hausmüll. - Seite 13 BLC-Box BEDIENUNGSANLEITUNG...
