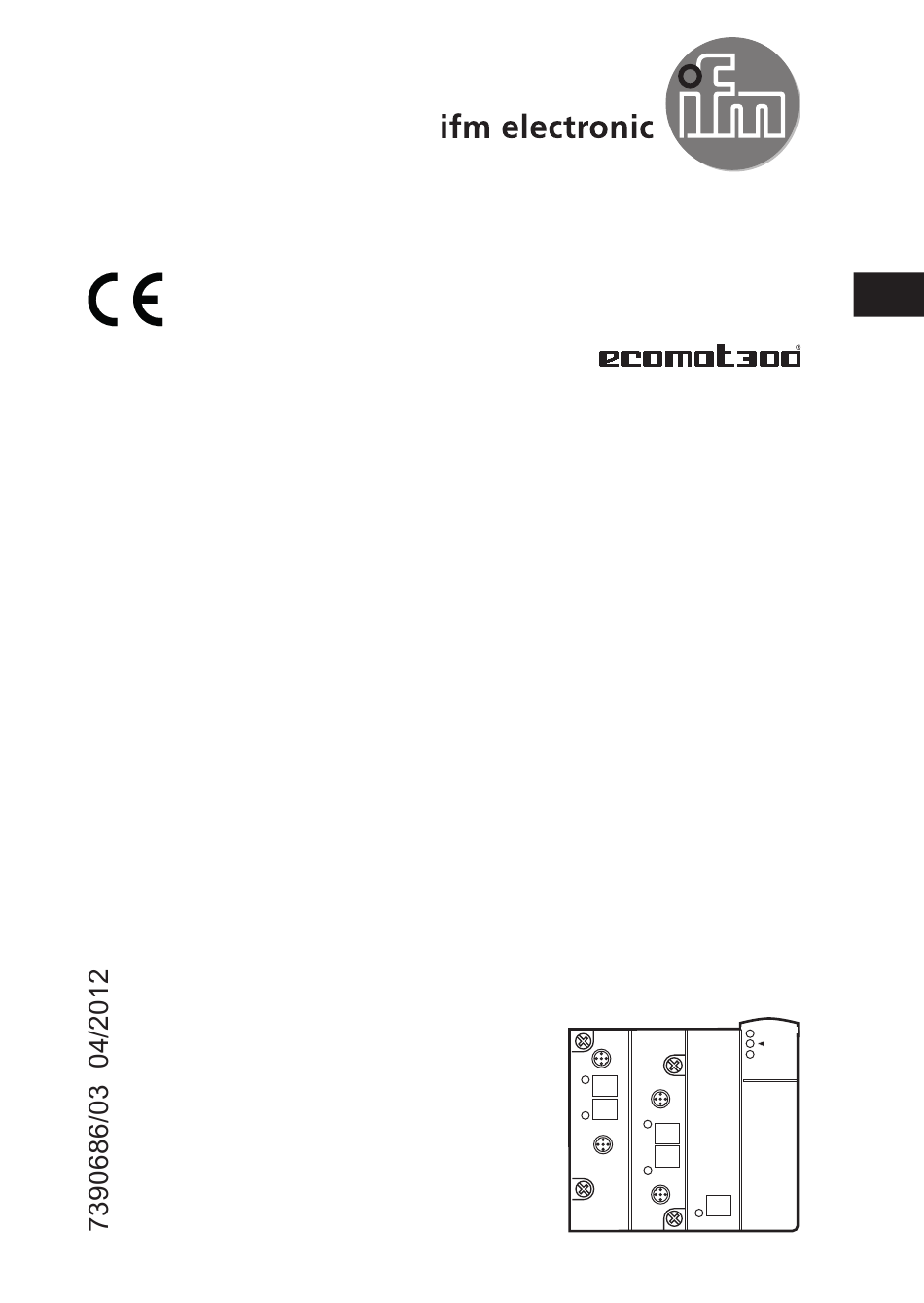

- Seite 1 Bedienungsanleitung AS-i Modul AC2518 AC2519 AC2568...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Adressieren ����������������������������������������������������������������������������������������������������������4 4�1 Modulunterteile ohne Adressierbuchse ���������������������������������������������������������4 4�2 Modulunterteile mit Adressierbuchse �������������������������������������������������������������4 4�3 Infrarot-Adressierung �������������������������������������������������������������������������������������4 5 Montage ���������������������������������������������������������������������������������������������������������������4 6 Elektrischer Anschluss �����������������������������������������������������������������������������������������4 6�1 Anschlussbelegung ����������������������������������������������������������������������������������������5 6�2 Analogmodul AC2518, AC2568 (0���20 mA) �������������������������������������������������6 6�2�1 Anschluss eines 2-Draht-Aktuators mit Stromausgang ������������������������6 6�2�2 Anschlusshinweis 0 V-Klemmen �����������������������������������������������������������6 6�3 Analogmodul AC2519 (0���10 V) ��������������������������������������������������������������������8... -
Seite 3: Vorbemerkung
1 Vorbemerkung ► Handlungsanweisung > Reaktion, Ergebnis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung� Verge- wissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�... -
Seite 4: Adressieren
• 1 µA (AC2518, AC2568) oder 1 mV (AC2519) • Besonderheit AC2568: Edelstahlschrauben, Viton-Dichtung 4 Adressieren 4.1 Modulunterteile ohne Adressierbuchse ► Mit dem Adressiergerät AC1154 eine freie Adresse zwischen 1 und 31 verge- ben� Auslieferungsadresse ist 0� 4.2 Modulunterteile mit Adressierbuchse ►... -
Seite 5: 6�1 Anschlussbelegung
► Das Gerät über die standardisierte EMS (Versorgung aus AS-i) oder aus der E-EMS (Versorgung aus externer 24 V PELV Spannungsquelle) an das AS- Interface anschliessen� Soll das Modul aus der externen 24 V PELV Spannungsquelle versorgt werden ► FK-E Unterteil (AC5003, AC5011) montieren� Die Umschaltung der Versorgung erfolgt automatisch bei Anlegen der externen 24 V-Spannung�... -
Seite 6: 6�2 Analogmodul Ac2518, Ac2568 (0
6.2 Analogmodul AC2518, AC2568 (0...20 mA) 6.2.1 Anschluss eines 2-Draht-Aktuators mit Stromausgang Pin 1 AO+ Analogausgang Pin 2 nicht belegt (n�c�) Pin 3 AO- Analogausgang 0 V Pin 4 nicht belegt (n�c�) Pin 5 Funktionserde 6.2.2 Anschlusshinweis 0 V-Klemmen ► Die 0 V-Klemmen (Analogausgang 0 V) der jeweiligen Kanäle der Stromaus- gangsmodule nicht miteinander verbinden�... - Seite 7 AC2xxx 1: Frequenzumrichter ► Zur Abhilfe zwei Stromausgangsmodule verwenden�...
-
Seite 8: 6�3 Analogmodul Ac2519 (0
6.3 Analogmodul AC2519 (0...10 V) 6.3.1 Anschluss eines 2-Draht-Aktuators mit Spannungsausgang Pin 1 AO+ Analogausgang Pin 2 nicht belegt (n�c�) Pin 3 AO- Analogausgang 0 V Pin 4 nicht belegt (n�c�) Pin 5 Funktionserde 7 Parametrierung Parameterbit / Bezeichnung Beschreibung 1 überwacht Überwachung Profil 7�3 (Watchdog) 0 nicht überwacht... -
Seite 9: 8�1 Analogmodule Ac2518, Ac2568
8.1 Analogmodule AC2518, AC2568 Bereich Einheiten Einheiten Bedeutung 0...20 mA dez. hex. O1...O4 analog 0���20 mA 0000���20000 0000���4E20 Nennbereich 20,001��� 23 mA 20001���23000 4E21���59D8 Übersteue- rungsbereich > 23 mA > 23000 > 59D8 blinkt Überlauf 8.2 Analogmodul AC2519 Bereich Einheiten Einheiten Bedeutung 0...10 V... -
Seite 10: Betrieb
9 Betrieb ► Gerät auf sichere Funktion überprüfen� Anzeige durch LEDs: LED PWR grün leuchtet AS-i Spannungsversorgung o�k� LED AUX grün leuchtet Externe 24 V-Spannung liegt an LED AO1���AO4 gelb leuchtet Analoges Signal im Messbereich bzw� kein Aktuator angeschlossen� Es ist keine Unterscheidung möglich, ob das 0 V / 0 mA-Signal anliegt oder kein Aktuator angeschlossen ist�... -
Seite 11: Wartung, Instandsetzung Und Entsorgung
10 Wartung, Instandsetzung und Entsorgung Der Betrieb des Gerätes ist wartungsfrei� Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen� 11 Technische Daten Technische Daten und weitere Informationen unter www�ifm�com� 12 Maßzeichnung...
