5 Absaugsystem

5.1 Luftstromprinzip

Das Gebläse erzeugt einen Unterdruck in der Maschine, so dass Luft über die Heizeinheit in die Trommel gesogen
wird.
Die erwärmte Luft strömt durch die Kleidungsstücke und die Trommelöffnungen.
Anschließend strömt die Luft durch ein Flusensieb direkt unterhalb der Trommel aus. Anschließend wird die Luft von
Gebläse und Absaugsystem abgesaugt.
Hinweis!
Es ist sehr wichtig, dass der Maschine ausreichend Frischluft zugeführt wird, um optimale Trocknungser-
gebnisse zu erhalten.

5.2 Frischluft

Um maximale Effizienz und die kürzesten Trocknungszeiten zu erreichen, muss sichergestellt sein, dass die gleiche
Menge Frischluft von außen in den Raum gelangen kann wie aus dem Raum abgesaugt wird.
Um Zugluft im Raum zu vermeiden, sollte sich der Lufteinlass hinter der Maschine befinden.
Voraussetzungen für eine ausreichende Luftversorgung: Der Querschnitt der Lufteinlassöffnung muss das Fünffache
des Abluftrohrquerschnitts betragen. Die Einlassöffnung ist der Bereich, durch den die Luft ohne Widerstand von
Schutzgitter/Gitterrost einströmen kann.

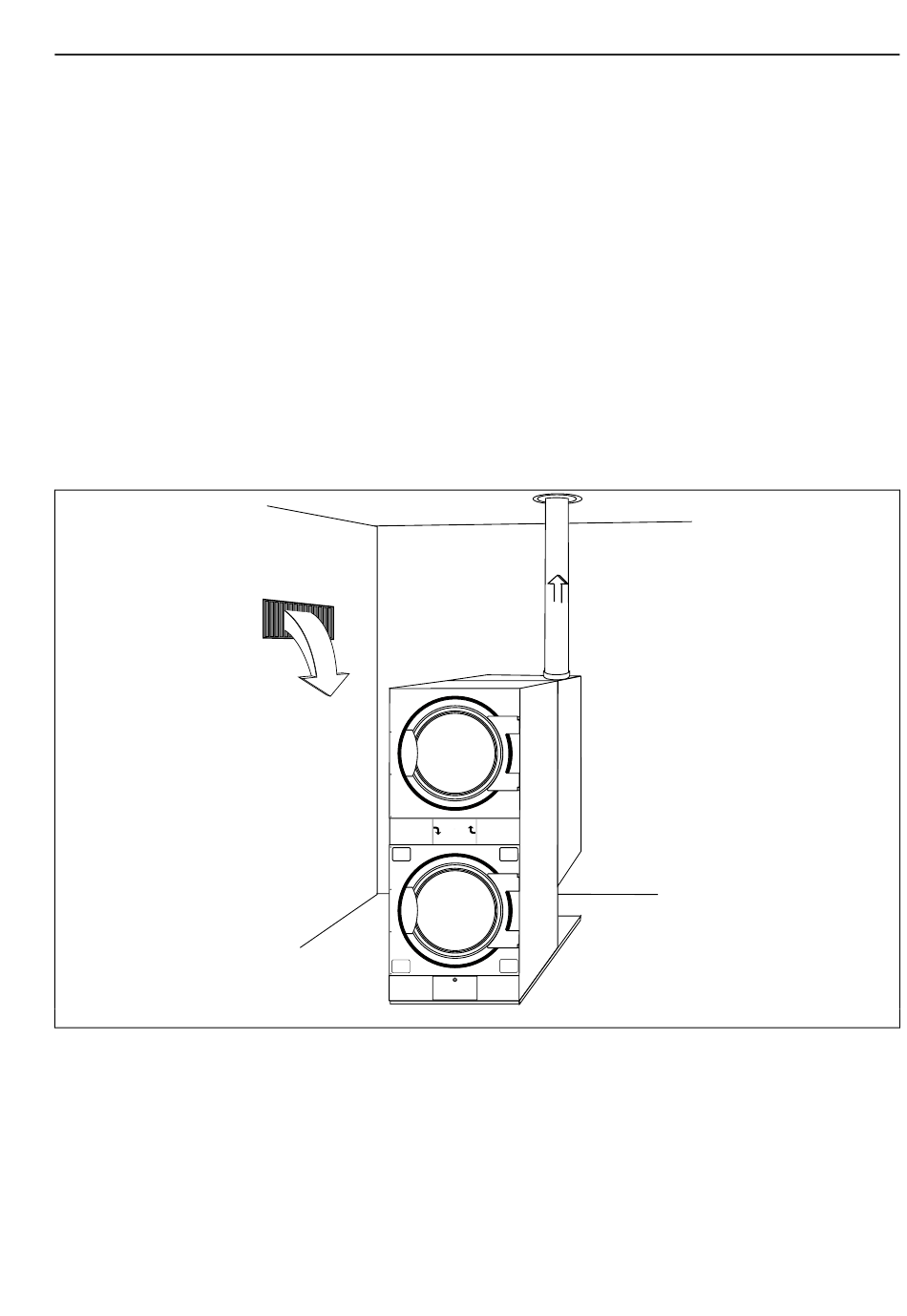

A
10 x A
fig.W00122
Hinweis!
Schutzgitter/Rostabdeckungen blockieren häufig die Hälfte des gesamten Frischluftzufuhrbereichs. Berück-
sichtigen Sie dies beim Einbau.
