Fixpoint 45241 Betriebsanleitung

DE
Betriebsanleitung
Löthilfe mit LED-Lampe
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten
Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
• Nicht direkt in die Lichtquelle blicken.
• Gehäuse nicht öffnen.
• Im Betrieb NIE unbeaufsichtigt lassen!
• Technische Daten von Produkt, Stromnetz und Peripheriegeräten verglei-
chen. Diese müssen identisch sein.
• Nicht für Kinder geeignet
• Defekte Produkte nicht selbst reparieren, sondern an den Händler oder
Hersteller wenden.
• Produkt und Zubehör nicht modifizieren oder demontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung
sowie Vibrationen und mechanischen Druck vermeiden.
• Nicht in der Nähe von Fenstern benutzen und lagern.
• Nur im Trockenen verwenden.
• Verletzungsgefahr durch Stolpern und Sturz
• Tischständer nur auf stabilen, rutschfesten und horizontalen Unterlagen
benutzen.
• Nur das mitgelieferte Netzteil benutzen.
• Schalten Sie die Leuchte vor allen Arbeiten am Produkt aus und ziehen
Sie den Netzstecker.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Löthilfe mit LED-Lampe
Dieses Produkt ist eine Löthilfe mit LED-Lampe, die als Set aus Standfuß mit LED-
Lampe, 3 Krokodilklemmen, Lötkolbenständer, Spulenhalter, Lötfett, Schwamm
und Reinigungswolle geliefert wird. Diese ist über Batteriebetrieb mobil oder über
Netzteil stationär einsetzbar.
2.2 Bedienelemente und Teile

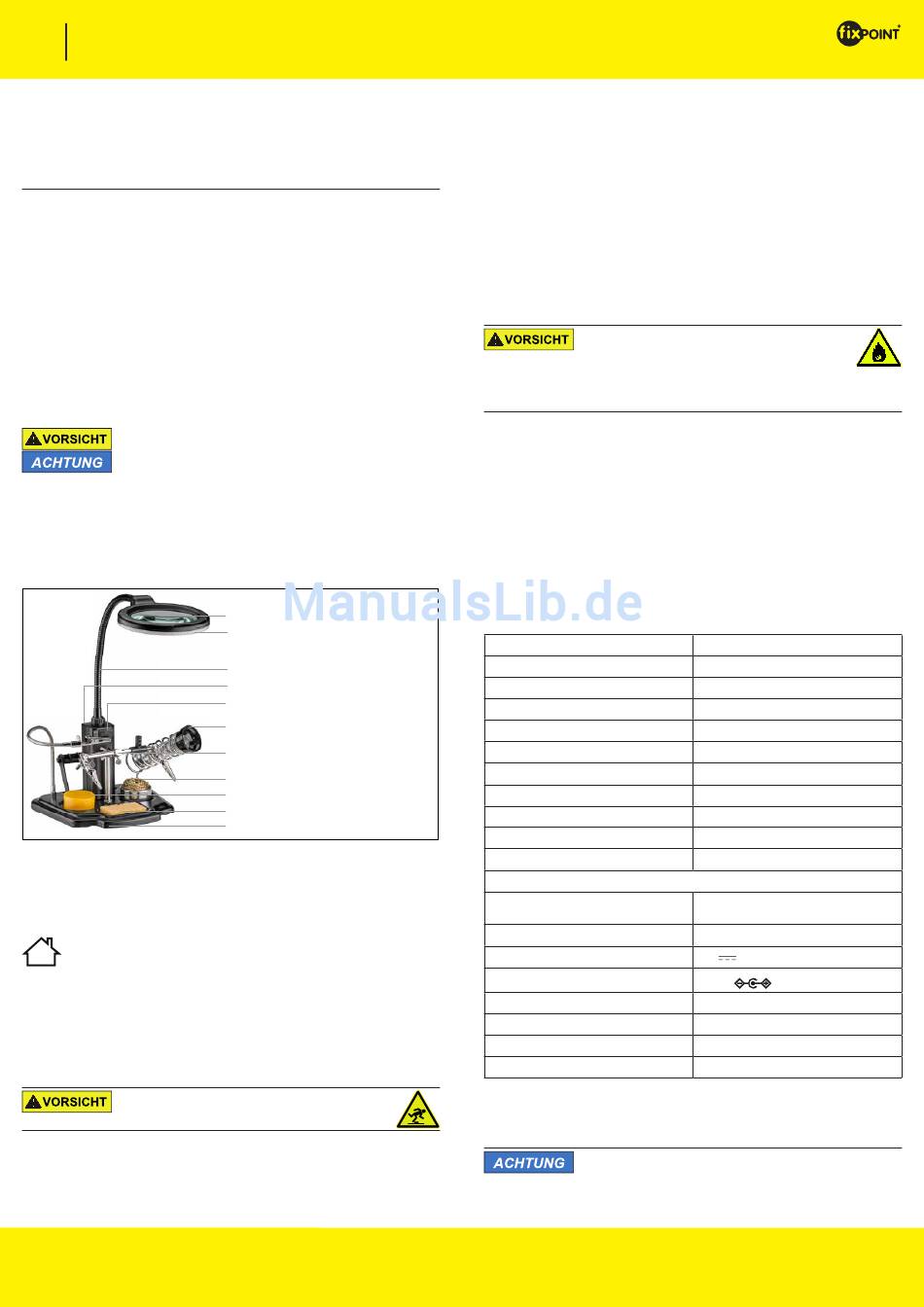

Fig. 1: Bedienelemente und Teile
2.3 Lieferumfang
Löthilfe mit LED-Lampe, 3 Krokodilklemmen, Lötkolbenständer, Spulenhalter, Lötfett,
Schwamm und Reinigungswolle, Netzteil, Betriebsanleitung
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
4 Vorbereitung
• Technische Daten von Produkt, Stromnetz und Peripheriegeräten verglei-
chen. Diese müssen identisch sein.
• Unterlagen und Platten auf Stabilität prüfen.
5 Zusammenbau und Anschluss
Verletzungsgefahr durch Stolpern und Sturz
• Kabel sicher verlegen.
1. Stellen Sie die Löthilfe mit LED-Lampe auf eine feuerfeste, waagerechte
und rutschsichere Unterlage.
2. Platzieren Sie das Zubehör bei Bedarf wie in Kapitel 2.2 abgebildet.
3. Feuchten Sie den beiliegenden Schwamm mit Wasser an.
REV2016-08-18
V1.0
Lupe
LED-Lampe
Schwanenhals
Batteriefach
An-/Aus-Schalter
Lötkolbenständer
Krokodilklemmen
Reinigungswolle
Lötfett
Schwamm
Standfuß
5.1 Stationärer Verwendung
• Schließen Sie das beiliegende Netzteil an die LED-Lampe und an eine
gut zugängliche Steckdose an.
Die Löthilfe mit LED-Lampe ist betriebsbereit.
5.2 Mobile Verwendung und Batteriewechsel
1. Öffnen Sie das Batteriefach auf der Geräterückseite.
2. Entfernen Sie den innen liegenden Batteriehalter vorsichtig aus dem
Batteriefach.
3.
Stecken Sie 4 Mignon-Batterien (AA) in angezeigter Polarität in das
Batteriefach.
4. Stecken Sie den befüllten Batteriehalter wieder in das Batteriefach.
Schließen Sie das Batteriefach wieder.
Batterien sind nicht im Lieferumfang enthalten.
Der Betrieb mit Akkus wird nicht empfohlen.
Es erfolgt keine Ladung der Zellen, wenn das Netzgerät angeschlossen ist.
Die Löthilfe mit LED-Lampe ist betriebsbereit.
6 Betrieb
Brandgefahr und Sachschaden
• Kabel sicher verlegen.
• Beim Positionieren von LED-Lampe und Krokodilklemmen
auf Zugänglichkeit bzw. Abstand zum Lötkolbenständer,
zum Schwamm, Lötfett etc. achten.
• Netzkabel von Hitzequellen fernhalten.
1. Schalten Sie die LED-Lampe bei Bedarf ein/aus.
2. Richten Sie Schwanenhals und Krokodilklemmen nach Bedarf aus.
3. Stellen Sie die Festigkeit der Krokodilklemmengelenke mittels Flügelmut-
ter auf das Gewicht des Werkstückes ein.
Eine Zange kann hilfreich sein, aber überdrehen Sie die Gewinde nicht!
4. Richten Sie den Lötzinnrollenhalter mittels Kreuzschlitzschraubendreher
zum Einhängen aus.
5. Bestücken Sie den Spulenhalter mit einer Lötzinnrolle und hängen Sie
diese in den Spulenhalter.
Lötzinn und Kreuzschlitzschraubendreher sind nicht im Lieferumfang enthalten.
Zu den Sicherheitshinweisen zum Umgang mit Lötzubehör sind einschlägige Fach-
kenntnisse notwendig.
6. Lesen Sie dazu auch die Betriebsanleitung Ihres Lötkolbens.
7 Leuchtmittel- und Lupenlinsentausch
Leuchtmittel sowie Lupenlinse sind fest verbaut und nicht tauschbar.
8 Technische Daten
Artikelnummer
Glaslinsendurchmesser (mm)
Glaslinsenvergrößerung
Schwanenhalslänge (mm)
Einzelkrokodilklemmenlänge (mm)
Schwammgröße (mm)
Kolophonium/Lötfettmenge (g)
Standfußmaße (mm)
Batteriebedarf
LEDs
Gewicht (kg)
Anschlüsse
Eingang
Ausgang
Polarität
Schutzklasse
Kabellänge (m)
Maße (mm)
Gewicht (g)
Tab. 1: Technische Daten
9 Wartung, Pflege, Lagerung und Transport
Das Produkt ist wartungsfrei.
Sachschäden
• Produkt regelmäßig auf Funktion und Belastbarkeit prüfen.
• Batterien / Akkus bei längerem Nichtgebrauch entnehmen.
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
- 1 -
45241
90
3-fach
265
250
50 x 30
10
190 x 170
4x LR6 (AA) 1,5 V
16 Stk. - nicht tauschbar
~1,3
Netzteil
EURO-Stecker,
DC-Stecker 5,5 x 2,1 mm
100-240 V~ 50/60 Hz 0,1 A max.
6 V , 500 mA
positiv
2
max. 1,5
61 x 50 x 38
60
