Montage

Der Druckschalter PSA10 kann über den Druckanschluss direkt bzw. indirekt mittels Schlauch oder
Minimessleitung an einen Hydraulikblock montiert werden.
Das Einschrauben des PSA10 muss mit einem passenden Maulschlüssel (Schlüsselweite 27) am
Sechskant des Druckanschlusses erfolgen.
Eine unsachgemäße Montage, wie z. B. durch manuelles Eindrehen über das Gehäuse, kann zu
Beschädigungen am Gehäuse, bis hin zum vollständigen Ausfall des Gerätes führen.

Elektrischer Anschluss

Achtung: Vor dem elektrischen Anschluss des Gerätes muss sichergestellt sein, dass die
Versorgungsspannung mit der benötigten übereinstimmt und die Versorgungsspannung
ausgeschaltet ist.

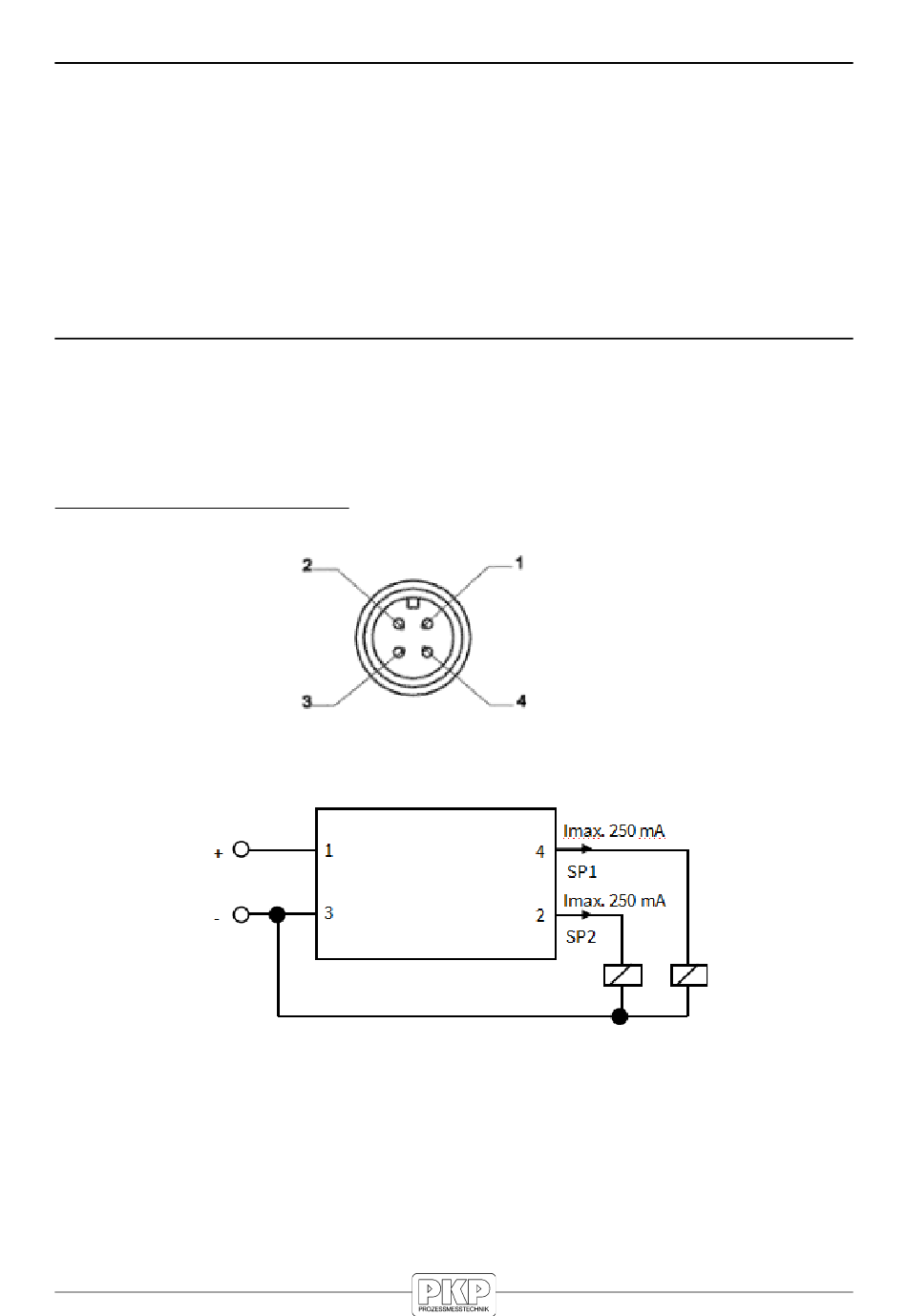

Anschlussbelegung M12x1 Stecker:
