Inhaltszusammenfassung für PKP PS00

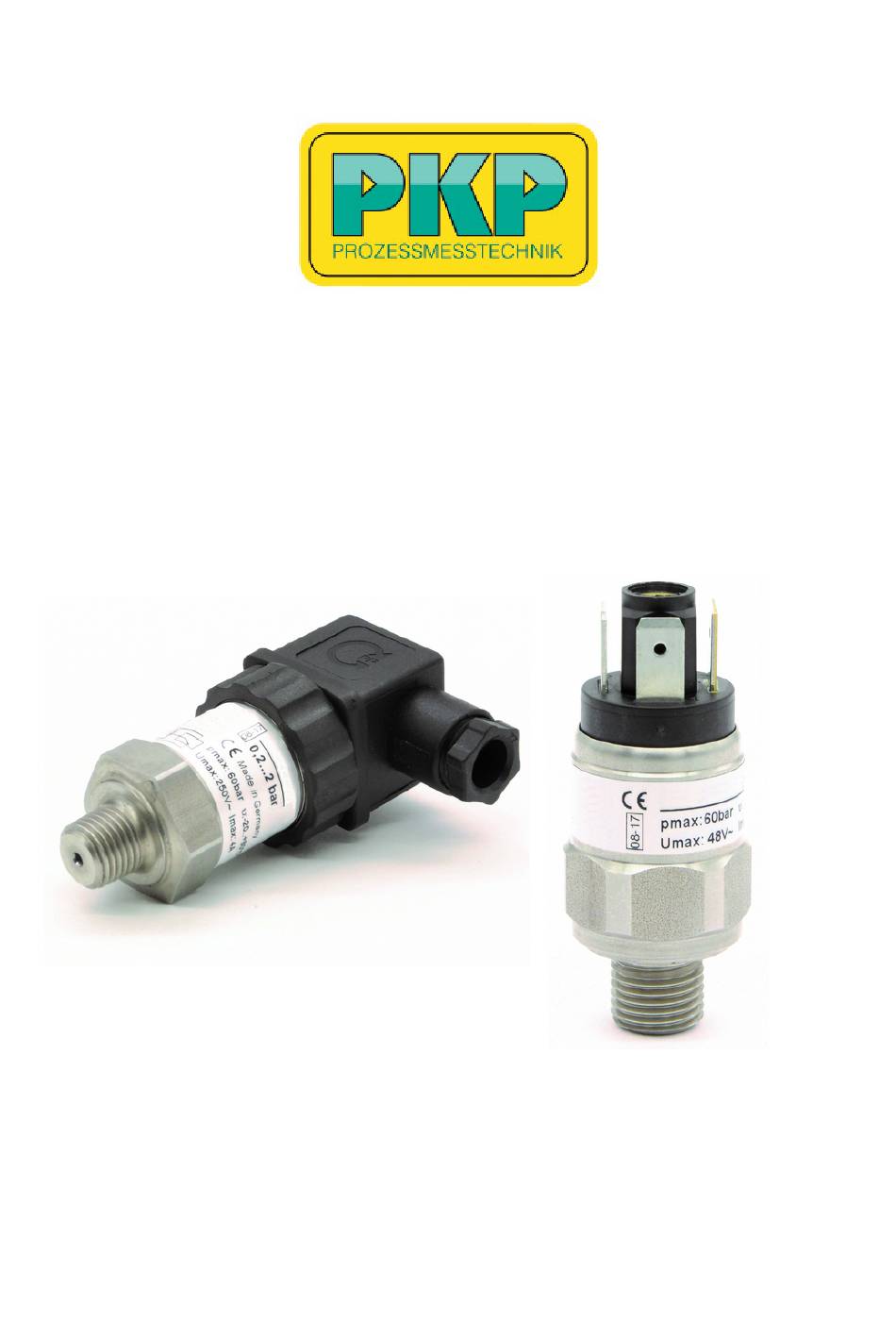

- Seite 1 Bedienungsanleitung PS00 Low-Cost Druckschalter PKP Prozessmesstechnik GmbH Borsigstraße 24 D-65205 Wiesbaden-Nordenstadt Tel.: ++49-(0)6122-7055-0 Fax: ++49-(0)6122-7055-50 Email: info@pkp.de...
-
Seite 2: Sicherheitshinweise
Bevor Sie das Produkt installieren, lesen Sie bitte die entsprechenden Kapitel in der Einbauanleitung sorgfältig durch. Einsatzbereich Die mechanischen Druckschalter PS00 finden ihren Einsatz in allen Bereichen, in denen ein elektri- sches Signal in Abhängigkeit von vorgegebenen Druckwerten gefordert wird. Die kleinen Abmessungen, die hohe Zuverlässigkeit und die lange Lebensdauer prädestinieren diese Geräte besonders für Applikationen im Maschinen- und Anlagenbau. -
Seite 3: Elektrischer Anschluss
Achtung: Vor dem elektrischen Anschluss des Gerätes muss sichergestellt sein, dass die Versor- gungsspannung mit der benötigten übereinstimmt und die Versorgungsspannung ausgeschaltet ist. Die genauen Anschlussbelegungen können den Zeichnungen entnommen werden. Anschluss Flachstecker: Anschluss Winkelstecker: PS00 Bedienungsanleitung 2018-01 Seite 3... -
Seite 4: Einstellen Des Schaltpunkts
(16-400 bar, Kolben). Außerdem wird zur Einstellung ein Inbusschlüssel (2 mm) benötigt und für die Messung des anstehenden Drucks zusätzlich ein Druckanzeigegerät (z.B. Manometer, Digitalmanometer oder Drucksensor mit Anzeige). Zur Indikation des Schaltzustands wird ferner ein Multimeter oder ein Winkelstecker mit LED-Statusanzeige benötigt. Winkelstecker nach DIN EN 175301-803A: PS00 Bedienungsanleitung 2018-01 Seite 4... - Seite 5 Schaltpunkt und senken Sie den Druck anschließend soweit, bis der Schalter zurückschaltet. Wiederholen Sie den Vorgang solange, bis sich sowohl Schaltpunkt als auch Rückschaltpunkt in- nerhalb der Wiederholbarkeit von 2 % des Schalters befinden (siehe Datenblatt). PS00 Bedienungsanleitung 2018-01 Seite 5...
-
Seite 6: Wartung Und Pflege
Um die Einstellschraube des Druckschalters gegen Verstellen zu sichern, empfehlen wir den Einsatz von Schraubensicherungslack. Wartung und Pflege Die hier beschriebenen Druckschalter PS00 sind wartungsfrei. Sie enthalten keinerlei Komponenten die vor Ort instandgesetzt oder ausgetauscht werden müssen. Reparaturen werden ausschließlich im Herstellerwerk durchgeführt. - Seite 7 • • • • • ...
- Seite 8 ...
