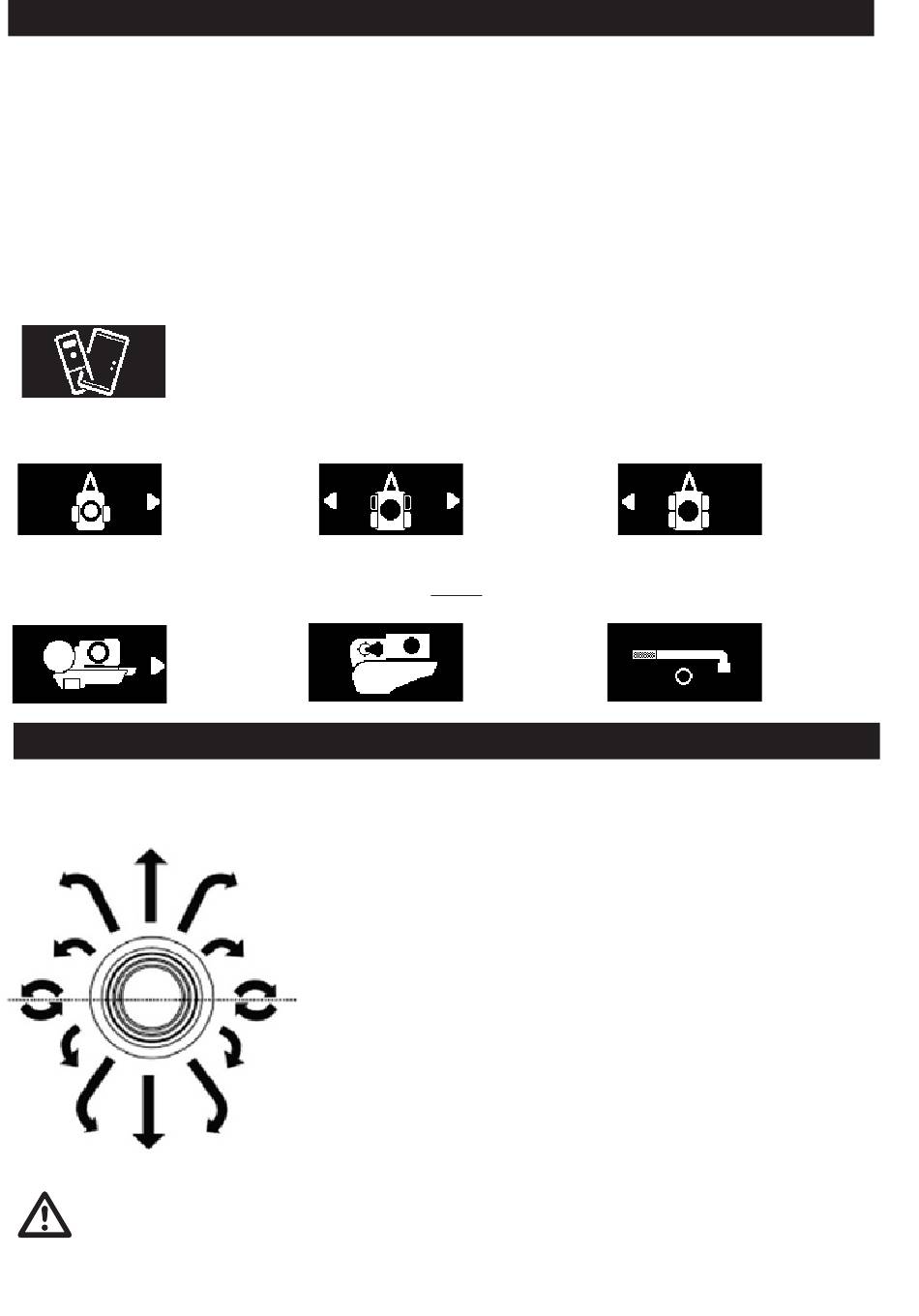

BEDIENUNG - Einrichtung & Verbindung der Fernbedienung
Standardmäßig ist das Quattro-System für den Einsatz mit einem Quattro 600 Auto Mover auf einem einachsigen Wohnwagen
eingerichtet. Wenn ein manueller Mover Quattro 500 verwendet wird oder das System in einen zweiachsigen Wohnwagen
eingebaut wird, müssen die Einstellungen der Fernbedienung geändert werden.
Das Quattro-Handset verfügt über ein Einstellungsmenü, das es dem Benutzer ermöglicht, seine Fernbedienung zu verbinden
oder den Betriebsmodus zu ändern. Drücken Sie bei eingeschalteter Fernbedienung drei Sekunden lang fest auf die Mitte des
Joysticks Kontrolltaste (Abb.1B) und der Multifunktionstaste (Abb.1C), um das Systemmenü zu öffnen. Navigieren Sie durch das
Systemmenü, indem Sie den Joystick (Abb.1B) nach oben oder unten bewegen. Wählen Sie das Einstellungssymbol (Gang), indem
Sie den Joystick (Abb.1B) fest drücken. Sobald das Einstellungsmenü aufgerufen wird, bewegen Sie den Joystick nach oben und
unten zur gewünschten Funktion. Drücken Sie an einem beliebigen Punkt die Multifunktionstaste (Abb.1C), um zum vorherigen
Bildschirm zurückzukehren, oder halten Sie sie zwei Sekunden lang gedrückt, um zum Startbildschirm zurückzukehren.
Um zwischen den Einstellungsfunktionen zu navigieren, bewegen Sie den Joystick nach oben oder unten und drücken Sie den
Joystick (Abb.1B) fest nach unten, um eine Auswahl zu treffen. Um eine Einstellung zu ändern, bewegen Sie den Joystick (Abb.1B)
nach rechts oder links und drücken Sie den Joystick (Abb.1B) fest nach unten, um eine
Auswahl zu treffen.
Die aktive Option wird mit einem durchgehenden weißen Kreis in der Mitte des Symbols angezeigt.
Fernbedienung Verbinden -
Einstellung nur erforderlich ist, wenn die Fernbedienung seine Verbindung verloren hat oder ein Teil ersetzt wurde. Um die
Fernbedienung zu verbinden, drücken Sie den Joystick-Steuertaste (Abb.1B), wenn dieses Symbol im Menü angezeigt wird,
um den Verbindungssuchvorgang zu starten. Stellen Sie sicher, dass die Stromversorgung des Wohnwagens eingeschaltet ist,
und halten Sie die Fernbedienung im 10cm Radius von der Steuereinheit. Nach erfolgreicher Verbindung kehrt die
Fernbedienung zum Startbildschirm zurück.
Auswahl des Achsmodus - Standardmäßig sind Quattro-Systeme so eingestellt, dass sie im Einzelachsmodus arbeiten. Wenn Sie AWD-System
installiert haben, sollte diese Einstellung entsprechend geändert werden.
Einachs-Modus
Für den Einsatz
am einachsigen
Wohnwagen
Auswahl des Mover-Modells - Standardmäßig ist die Quattro-Elektronik auf den Quattro-Diamond-Modus eingestellt. Wenn ein anderer Mover
installiert ist, sollte diese Einstellung entsprechend geändert werden. Hinweis: Wenn Sie die falsche Einstellung für Ihren Caravan Mover wählen,
besteht die Gefahr, dass das Gerät oder Ihr Reifen beschädigt wird oder das System nicht richtig funktioniert.
Quattro Diamond
Zur Verwendung mit
Quattro Diamond
(vollautomatisch)
BETRIEB - Manövrieren
Der Quattro-Mover wird mit einem Joystick zur präzisen Steuerung von Geschwindigkeit und Richtung. Die Arbeitsgeschwindigkeit
wird dadurch bestimmt, wie weit sich der Joystick von seinem Mittelpunkt zum äußeren Umfang bewegt. Die Richtung wird durch
die radiale Position des JOysticks (Bewegung des Stabes von links nach rechts) bestimmt.
Die Quattro-Elektronik verfügt über eine regenerative Bremsfunktion, die eine vollständige Richtungssteuerung
ermöglicht. während es bergab geht. Dies wird erreicht, indem beim Bremsen die Energie von den Motoren in die
Batterie zurückgespeist wird. Wenn eine daüfr inkompatible Batterie erkannt wird, wird die Funktion automatisch
in der Software deaktiviert, um Schäden zu vermeiden.
Um die beste Leistung und Kompatibilität bei einer Lithiumbatterie zu gewährleisten, empfehlen wir, nur
zugelassene Batterien zu verwenden.
Die Fernbedienung und die Steuereinheit kommen bereits vorinstalliert an, so dass diese
Doppelach-Modus
Für den Einsatz am
Zweiachsigen Wohn-
wagen mit 2 Motoren
Quattro Platinum
Zur Verwendung mit
Quattro Platinum
(vollautomatisch)
Schauen Sie auf den Bildschirm der Fernbedienung, um sicherzustellen, dass der
Wohnwagen in der gewünschte Richtung ausgerichtet ist.
Wenn sich die Kupplung beispielsweise oben auf dem Display befindet, bewegt sich
die Kupplungsseite des Wohnwagens vorwärts, wenn der Joystick nach oben bewegt
wird. Wenn sich das Heck des Wohnwagens oben auf dem Display befindet, bewegt
sich das Heck des Wohnwagens nach vorne, wenn die Joystick nach oben bewegt wird.
Für einen reibungslosen Betrieb beginnen Sie immer mit der Bewegung des Joysticks
in die allgemeine Richtung, in die Sie fahren möchten (vorwärts oder rückwärts), je
weiter sich der Joystick von der Mitte wegbewegt, desto schneller wird der Mover
arbeiten. Von diesem Punkt aus wird die Steuerung schrittweise radial (seitlich)
bewegt, um eine flüssige Richtungsänderung zu erreichen. Je mehr die Steuerung
seitlich bewegt wird, desto enger wird der Wenderadius.
Einachsige Wohnwagen haben die Fähigkeit, sich auf der Stelle zu drehen. Um dies zu
aktivieren, bewegen Sie den Stick von der Mitte aus ganz nach Rechts- oder die Links.
Seite 6
AWD-Modus
Für den Einsatz am
Zweiachsigen Wohn-
wagen mit 4 Motoren
Quattro Manuell
Zur Verwendung mit
Quattro-Movern
(halbautomatisch)
