Montageanleitung
Nimbo Hüft-/ Beckenstütze

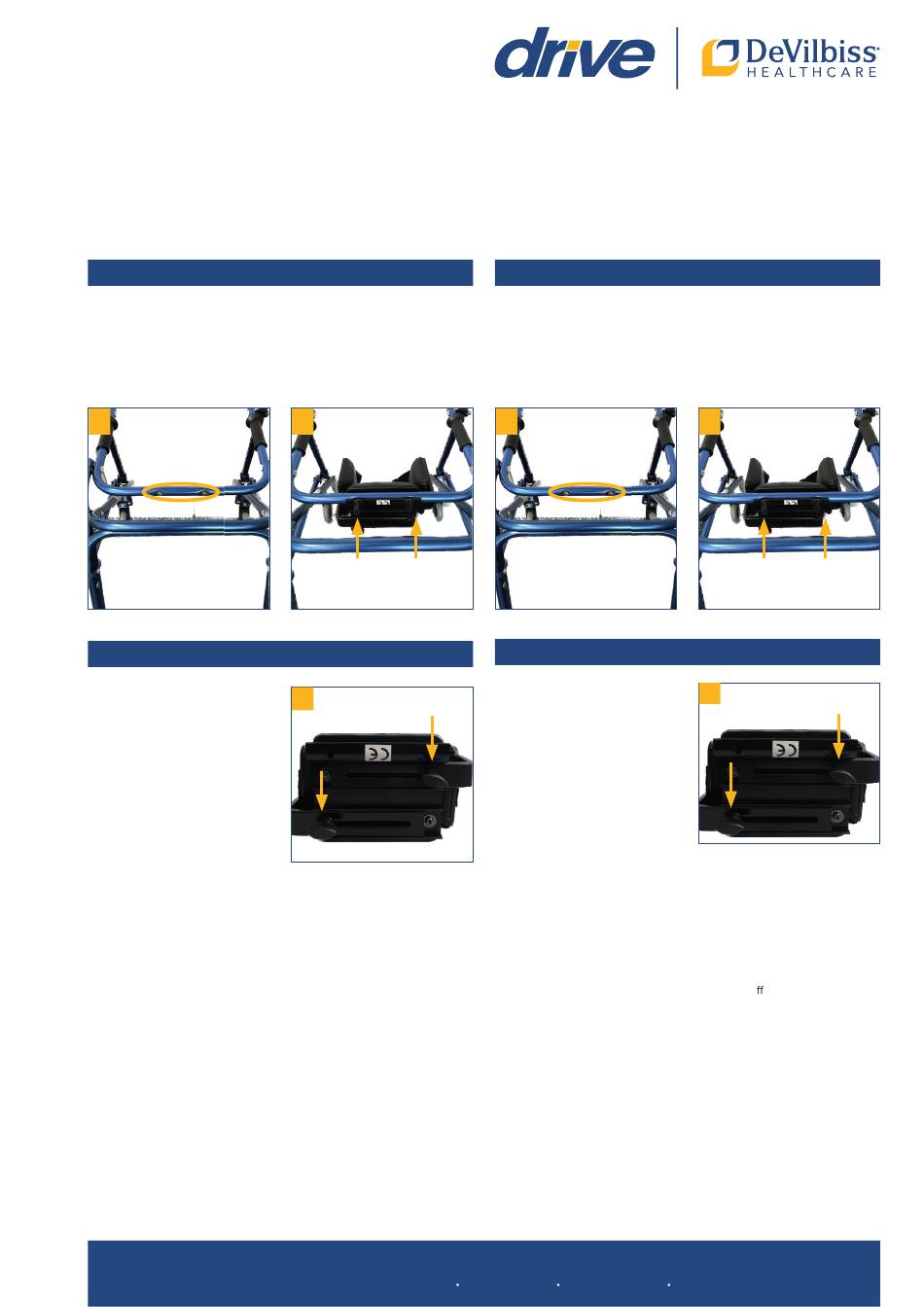

1. Montage der Hüft-/ Beckenstütze

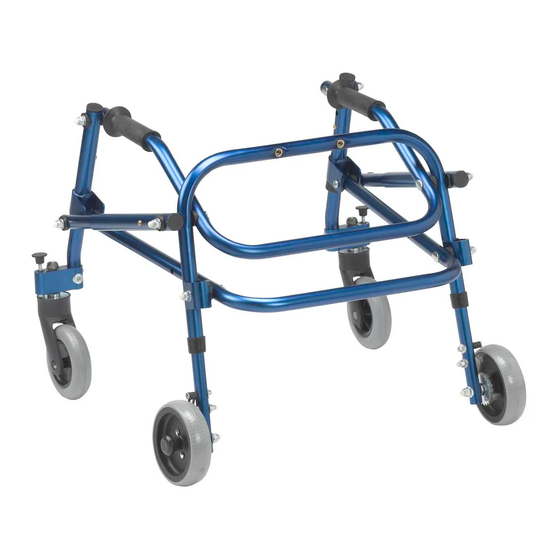

Zur Befestigung der Hüft-/ Beckenstütze hat der Nimbo
am Rahmen bereits zwei vorhandene Gewinde (Bild 1)
Die Hüft- / Beckenstütze wird von unten über die Gewin-
de geschoben und mit den mitgelieferten Sternschrau-
ben befestigt (Bild 2).
1
2. Einstellung der Hüft-/ Beckenstütze
Zur Einstellung der benö-
tigten Breite, lockern Sie
die beiden Sternschrauben,
welche die seitlichen Pols-
ter halten (Bild 3) und ziehen
Sie die Seitenteile in die be-
nötigte Position. Sobald die
korrekte Position gefunden
ist, ziehen Sie die beiden
Sternschrauben wieder fest.
Zur sicheren Anwendung nutzen Sie bitte den an der
Hüft-/ Beckenstütze angebrachten Gurt.
Irrtum und Änderungen vorbehalten Stand: 29.02.2024
Die verwendeten Bilder sind Beispielbilder und können vom
Lieferumfang abweichen.
Leutkircher Straße 44, 88316 Isny/Allgäu, Germany T +49 7562 9724 0 www.drivemedical.de info@drivemedical.de
2
3
Drive Medical GmbH & Co. KG
Assembly instructions
Nimbo Hip / pelvic support
1. Assembly of Hip / pelvic support
To assembly the Hip / pelvic support, the Nimbo walking
aid provides two threads in the frame (pic. 1).
The Hip / pelvic support will be mounted by shove it from
downwards above the frame an fi x it by the included star
screws (pic. 2).
1
2. Adjustment of the Hip / pelvic support
To adjust the width of the
Hip / pelvic support, untigh-
ten both star screws which
hold the side upholstery
(pic. 3) and pull the laterals
to the required position.
Tighten the screws again
when reached the correct
position.
For safe use, please use the belt attached to the hip /
pelvic support
Errors and changes excepted Status: 29.02.2024
The images used are sample images and may di er from
the scope of delivery.
