Kipparm montieren

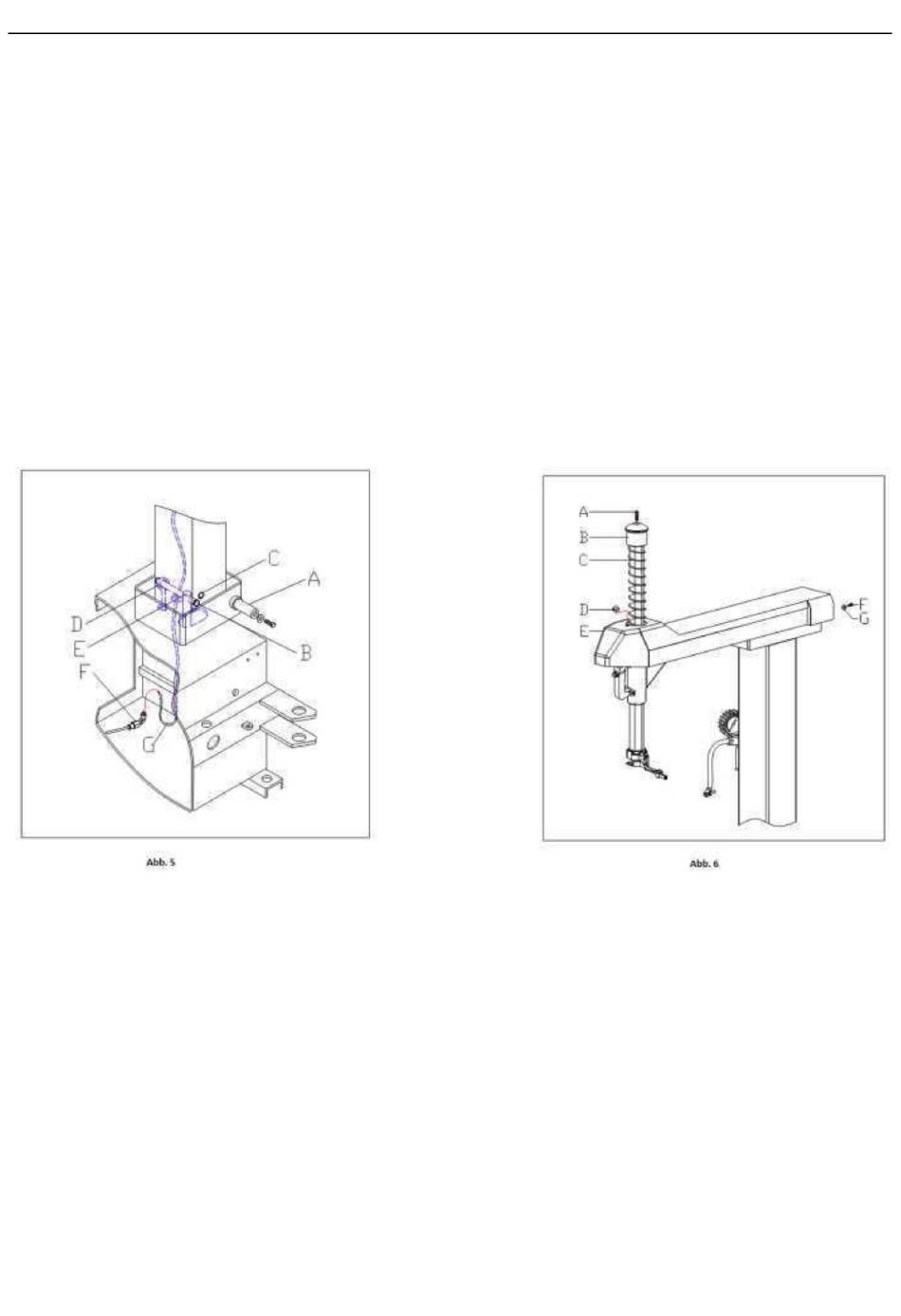

Entfernen Sie den Bolzen A (Abb.5) und den Bolzen B (Abb.5)
Setzen Sie die Säule in das Gehäuse auf dem Maschinenkörper, so wie in Abb. 5 gezeigt.
Schieben Sie dabei den Luftschlauch G durch das Loch in die Maschine.
Setzen Sie den Bolzen A (Abb.5) in das Loch der Säule und verbinden Sie damit die Säule mit der Maschine
Schieben Sie den Bolzen B (Abb. 5) in das Loch der Säule und verbinden Sie damit die Säule mit dem Zylinder
und sichern Sie den Bolzen mit dem Sprengring.
Lösen Sie die Schrauben an der linken Abdeckung und entfernen Sie die Abdeckung.
Verbinden Sie dann den Luftschlauch 6mm mit dem Luftauslass im Inneren der Maschine.
Befestigen Sie die Kunststoffabdeckung S (Abb. 9/A), mit Hilfe der Schraube (13)
Setzen Sie das Schild R (Abb. 9/A) auf den Abdrückarm und befestigen es mit der Mutter 17 (Abb. 9/A)
