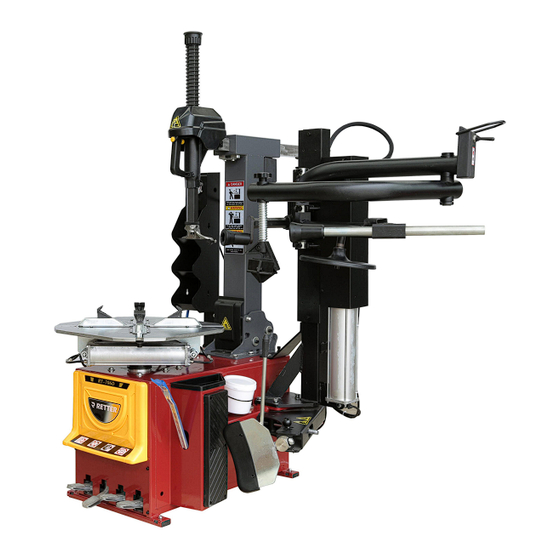

RT-706D APro/RT-706D 2Pro/RT-706D Expert
Reifenmontiermaschine
Lesen Sie diese sorgfältig durch, bevor Sie
die Reifenmontiermaschine in Betrieb nehmen.
Befolgen Sie die Anweisungen genauestens.
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RETTER RT-706D APro

  • Seite 1 RT-706D APro/RT-706D 2Pro/RT-706D Expert Reifenmontiermaschine Lesen Sie diese sorgfältig durch, bevor Sie die Reifenmontiermaschine in Betrieb nehmen. Befolgen Sie die Anweisungen genauestens.
  • Seite 2: Inhaltsverzeichnis

    Inhalt Einleitung / Einsatzbereich..................................3 Übersicht Baugruppen ....................................4 Technische Daten...................................... 5 Transport........................................5 Arbeitsplatzanforderungen..................................6 Abb.4........................................6 Aufbauanleitung......................................7 Kipparm montieren....................................7 Pneumatische und elektrische Verbindung ............................9 Bedienung der Maschine ..................................10 Funktionstest......................................10 Reifenmontage Anweisung ..................................11 Abdrücken des Reifens ..................................
  • Seite 3: Einleitung / Einsatzbereich

    Einleitung / Einsatzbereich Die automatische Reifenmontagemaschine ist nur für die Demontage / Montage von Reifen ausgelegt. Achtung: Verwenden Sie die Maschine nur für Zwecke, für die sie ausgelegt ist, verwenden Sie die Maschine nicht für andere Zwecke. Der Hersteller haftet nicht für Schäden oder Verletzungen, die durch Nichtbeachtung dieser Vorschriften entstehen.
  • Seite 4: Übersicht Baugruppen

    Übersicht Baugruppen G) Spannbacken Montagekopf Air inflation box M) Vertikaler Arm O) Reifenfüller-Pedal N) Horizontaler Arm Kipparm Q) Wasser / Öl-Separator Abdrücker Gummiauflage Ablage Montageeisen U) Abdrücker-Pedal Spannbacken-Pedal Z) Montageteller Drehrichtungs-Pedal H) Kipparm-Pedal Y) Montageteller K) Verriegelungsknopf Abb. 1 — 3 —...
  • Seite 5: Technische Daten

    Technische Daten 9’’-21’’ Spannbereich Außen Spannbereich Innen 13’’- 25″ Rad (max) 1050mm Felgenbreite (max.) 14” Montageteller Geschwindigkeit 6 U/Min Abdrückkraft 2500kg Druckluftanschluß 8-10 Bar Stromversorgung 380V / 220V Antriebsleistung 0.75kW / 1.1kW Eigengewicht ca. 248 Kg Geräuschpegel <70 dB Transport Die Maschine sollte in der Originalverpackung und in der auf der Verpackung dargestellten Position gehalten werden.
  • Seite 6: Arbeitsplatzanforderungen

    Entfernen Sie vorsichtig die Verpackung der Maschine. Vergewissern Sie sich, dass alle Teile enthalten sind. Verwenden Sie hierzu als Referenz Abb.1. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte so schnell wie möglich an den Hersteller oder Händler. Arbeitsplatzanforderungen Wählen Sie den Arbeitsplatz in Übereinstimmung mit den Sicherheitsvorschriften aus.
  • Seite 7: Aufbauanleitung

    Aufbauanleitung Kipparm montieren Entfernen Sie den Bolzen A (Abb.5) und den Bolzen B (Abb.5) Setzen Sie die Säule in das Gehäuse auf dem Maschinenkörper, so wie in Abb. 5 gezeigt. Schieben Sie dabei den Luftschlauch G durch das Loch in die Maschine. Setzen Sie den Bolzen A (Abb.5) in das Loch der Säule und verbinden Sie damit die Säule mit der Maschine Schieben Sie den Bolzen B (Abb.
  • Seite 8 — 7 —...
  • Seite 9: Pneumatische Und Elektrische Verbindung

    Pneumatische und elektrische Verbindung Falls der Luftdruck über 10 bar sein sollte, unbedingt einen zusätzlichen Druckminderer installieren Überprüfen Sie bitte die Spannung. Elektrische Anschlüsse dürfen nur von qualifiziertem Personal durchgeführt werden. Der Hersteller haftet nicht für Schäden, die durch Nichtbeachtung der Vorschriften verursacht werden.
  • Seite 10: Bedienung Der Maschine

    Bedienung der Maschine • Montageteller Drehrichtungs-Pedal (Z) wird verwendet, um den Montageteller (Y) im Uhrzeigersinn (nach Unten gedrückt), oder gegen den Uhrzeigersinn (nach Oben gedrückt) zu drehen. Achtung: Sollte sich der Montageteller in die falsche Richtung drehen, dann tauschen Sie zwei Leitungen am Dreiphasenstecker.
  • Seite 11: Reifenmontage Anweisung

    Reifenmontage Anweisung Achtung: Entfernen Sie, vor Beginn der Arbeit, die Auswuchtgewichte auf beiden Seiten der Felge. Abdrücken des Reifens Seien Sie vorsichtig beim Abdrücken des Reifens. Abdrückarm bewegt sich rasch mit mächtiger Kraft, das heißt beim betätigen des Reifen Abdrücker-Pedals (U), kann es in dem Arbeitsbereich des Abdrückarm zu Verletzungen oder Quetschungen kommen. - Luft aus dem Reifen vollständig ablassen, drehen Sie den Ventileinsatz heraus.
  • Seite 12: Aufspannen Des Rades

    Aufspannen des Rades - Entfernen Sie alle Gewichte auf der Felge. - Schmieren Sie den Reifenwulst und die Felge mit geeigneter Reifenmontagepaste ein. - Betätigen Sie das Kipparm-Pedal, um den Kipparm nach hinten zu fahren. - Spannen Sie die Felge auf dem Drehteller von innen oder außen ein. - Drücken Sie das Spannbacken-Pedal halb herunter, um die vier Spannbacken zu positionieren, setzen Sie das Rad mittig auf den Drehteller, drücken Sie das Spannbacken-Pedal bis das Rad durch die Spannbacken gesichert ist.
  • Seite 13: Montage Des Reifens

    Montage des Reifens Überprüfen Sie Reifen und Felge Achtung: Vergewissern Sie sich, dass der Reifen und die Felge zusammen passen (gleiche Größe), um Beschädigungen zu vermeiden. Überprüfen Sie, dass keine Beschädigungen am Reifen oder an der Felge vorhanden sind. Bei Beschädigung austauschen. Besonders bei Alufelgen, können kleine, innere Risse entstehen.
  • Seite 14: Aufpumpen Des Reifens

    Hinweis: Der Drehteller dreht sich immer während der Montage oder Demontage im Uhrzeigersinn; linksdrehend ist nur für die Korrektur. Aufpumpen des Reifens Wichtig: Das Aufpumpen des Reifens kann gefährlich sein. Bitte sorgfältig der Anweisung nach durchführen. Ein Platzen des Reifens kann zu schweren Verletzungen führen. Reifen kann durch folgende Ursachen platzen - Die Felge und der Reifen sind nicht von der gleichen Größe.
  • Seite 15: Lagerung

    Lagerung Wenn die Maschine für eine längere Zeit nicht genutzt wird, trennen Sie Strom- und Druckluftversorgung von der Maschine. Reinigen und Ölen Sie alle beweglichen Teile ein. Entleeren Sie das Öl und Wasser aus der Wartungseinheit (Abb. 14). Schützen Sie die Maschine vor Staub und Schmutz mit einer Abdeckfolie Wartung Achtung: Lassen Sie die Wartung der Maschine nur durch qualifizierte Personen durchführen.
  • Seite 16 Ventile der Spannklauen und des Reifenabdrückers säubern, entsprechend den folgenden Schritten durchführen: - Die Seitenabdeckung des Gehäuses entfernen. - Schalldämpferventile des Abdrückers und der Spannklauen abschrauben (Abb. 26) Ventile mit Druckluft reinigen (sofern defekt, erneuern). Kunststoffschutz im Montagekopf (2 Stück) regelmäßig nach jeder Montage und Demontage auf richtigen Sitz und Verschleiß prüfen und ggf.
  • Seite 17: Fehlersuche

    Fehlersuche Problem Grund Lösung Schalter defekt Ersetzen Keilriemen lose Nachspannen Der Drehteller dreht sich nur in eine Überprüfen Sie das Kabel, Richtung oder dreht sich gar nicht. Motor defekt Motor austauschen, sofern defekt. Undichtigkeit beseitigen/ Druckluft Undichtigkeit defekte Teile ersetzen. Spannbacken öffnen oder...
  • Seite 18: Elektrik- & Pneumatic-Diagramm

    Elektrik- & Pneumatic-Diagramm 115/230V-1PH 230V/400V-3PH - 18 - — 17 —...
