infactory NX-5565 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser Funk-Wetterstation.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie Ihre Wetterstation optimal einsetzen können.
Lieferumfang

Wetterstation

Außensensor

Bedienungsanleitung
Zusätzlich benötigt:
 4x AAA Batterien (z.B. PX-1594)
 1x Schraube (zur Montage des Außensensors)
Optionales Zubehör
 Universal-Schaltnetzteil (z.B. NC-5536)
 1x Schraube (zur Montage der Wetterstation)
Produktvarianten

NX-5565: Funk-Wetterstation FWS-260 mit Außensensor,
Farbdisplay, Funkuhr, Wecker, weiß

NX-5568: Funk-Wetterstation FWS-260 mit Außensensor,
Farbdisplay, Funkuhr, Wecker, schwarz
Technische Daten
Stromversorgung 4x AAA Batterien, 1,5 V
Stromversorgung Netzteil (nicht
230 V, 50 Hz
im Lieferumfang enthalten)
Frequenz 433,92 MHz
Max. Sendeleistung 4,27 dBm
Reichweite Bis zu 60 m
0°C – 50°C
Temperaturbereich innen
-20°C – 60°C
Temperaturbereich außen
Hygrometerbereich 20% - 95% RH
Wetterstation:
Abmessungen (BxHxT) 120 x 120 x 25 mm
Sensor: 40 x 91 x 23 mm
Wetterstation: 168 g
Gewicht
Sensor: 28 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

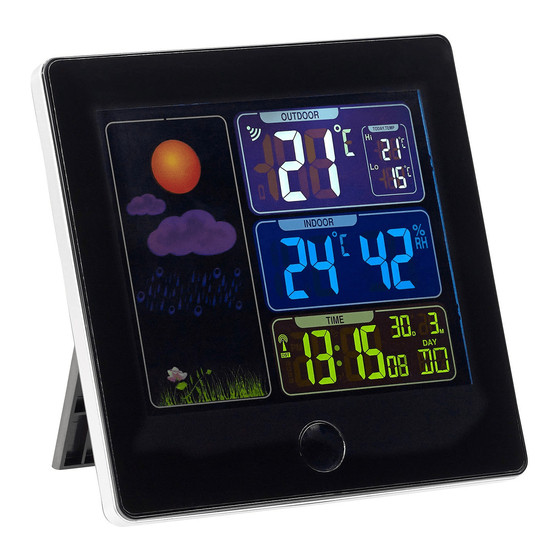

Funk-Wetterstation FWS-260
mit Außensensor, Farbdisplay, Funkuhr, Wecker
Produktdetails
2
1
12
1. Wetteranzeige
2. RF-Symbol
3. Außen-Temperatur
4. Tagesspeicher für die Außen-Temperatur (Hi: höchste
Temperatur, Lo: niedrigste Temperatur)
5. Innen-Temperatur
6. Innen-Luftfeuchte
7. RCC-Symbol
8. Datum
9. Uhrzeit
10. Tag-Anzeige
11. Alarm-Symbol
12. Snooze-Symbol
Batterien einlegen – Außensensor
1. Öffnen Sie das Batteriefach des Außensensors, indem Sie
den Batteriefachdeckel in Pfeilrichtung vom Gerät schieben.
2. Legen Sie zwei Batterien ein. Achten Sie dabei auf die im
Batteriefach angegebene Polarität.
3. Schieben Sie den Batteriefachdeckel wieder auf das Gerät.
Achten Sie darauf, dass er einrastet.
Batterien einlegen – Wetterstation
1. Öffnen Sie das Batteriefach der Wetterstation, indem Sie den
Riegel nach oben ziehen und den Batteriefachdeckel
abnehmen.
2. Legen Sie zwei Batterien ein. Achten Sie dabei auf die im
Batteriefach angegebene Polarität.

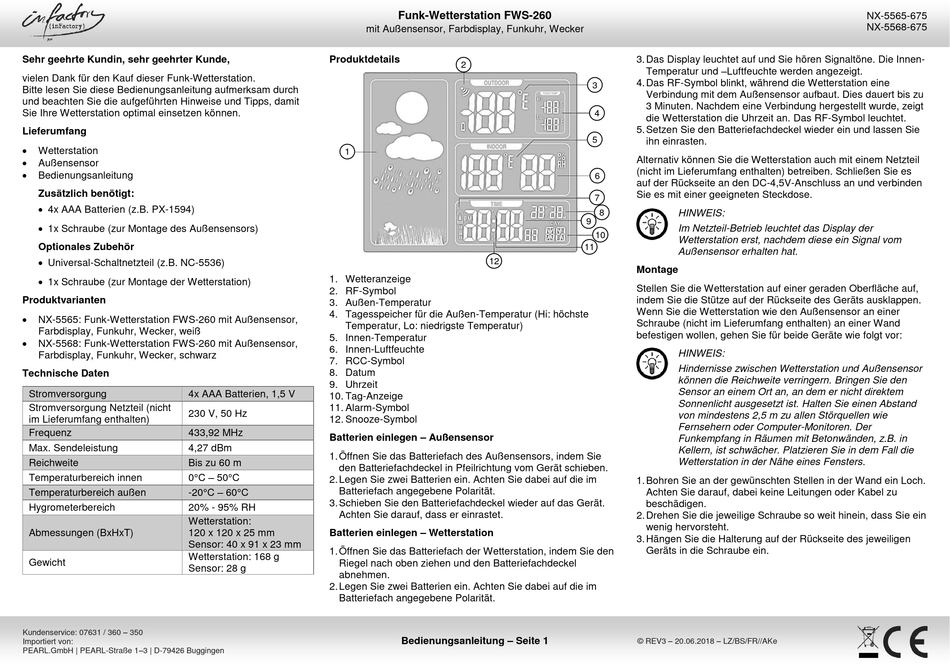

Bedienungsanleitung – Seite 1
3. Das Display leuchtet auf und Sie hören Signaltöne. Die Innen-
Temperatur und –Luftfeuchte werden angezeigt.
4. Das RF-Symbol blinkt, während die Wetterstation eine
3
Verbindung mit dem Außensensor aufbaut. Dies dauert bis zu
3 Minuten. Nachdem eine Verbindung hergestellt wurde, zeigt
4
die Wetterstation die Uhrzeit an. Das RF-Symbol leuchtet.
5. Setzen Sie den Batteriefachdeckel wieder ein und lassen Sie
5
ihn einrasten.
Alternativ können Sie die Wetterstation auch mit einem Netzteil
(nicht im Lieferumfang enthalten) betreiben. Schließen Sie es
6
auf der Rückseite an den DC-4,5V-Anschluss an und verbinden
Sie es mit einer geeigneten Steckdose.
7
8
HINWEIS:
9
Im Netzteil-Betrieb leuchtet das Display der
10
Wetterstation erst, nachdem diese ein Signal vom
11
Außensensor erhalten hat.
Montage
Stellen Sie die Wetterstation auf einer geraden Oberfläche auf,
indem Sie die Stütze auf der Rückseite des Geräts ausklappen.
Wenn Sie die Wetterstation wie den Außensensor an einer
Schraube (nicht im Lieferumfang enthalten) an einer Wand
befestigen wollen, gehen Sie für beide Geräte wie folgt vor:
HINWEIS:
Hindernisse zwischen Wetterstation und Außensensor
können die Reichweite verringern. Bringen Sie den
Sensor an einem Ort an, an dem er nicht direktem
Sonnenlicht ausgesetzt ist. Halten Sie einen Abstand
von mindestens 2,5 m zu allen Störquellen wie
Fernsehern oder Computer-Monitoren. Der
Funkempfang in Räumen mit Betonwänden, z.B. in
Kellern, ist schwächer. Platzieren Sie in dem Fall die
Wetterstation in der Nähe eines Fensters.
1. Bohren Sie an der gewünschten Stellen in der Wand ein Loch.
Achten Sie darauf, dabei keine Leitungen oder Kabel zu
beschädigen.
2. Drehen Sie die jeweilige Schraube so weit hinein, dass Sie ein
wenig hervorsteht.
3. Hängen Sie die Halterung auf der Rückseite des jeweiligen
Geräts in die Schraube ein.
