Inhaltszusammenfassung für montech SKY TWO

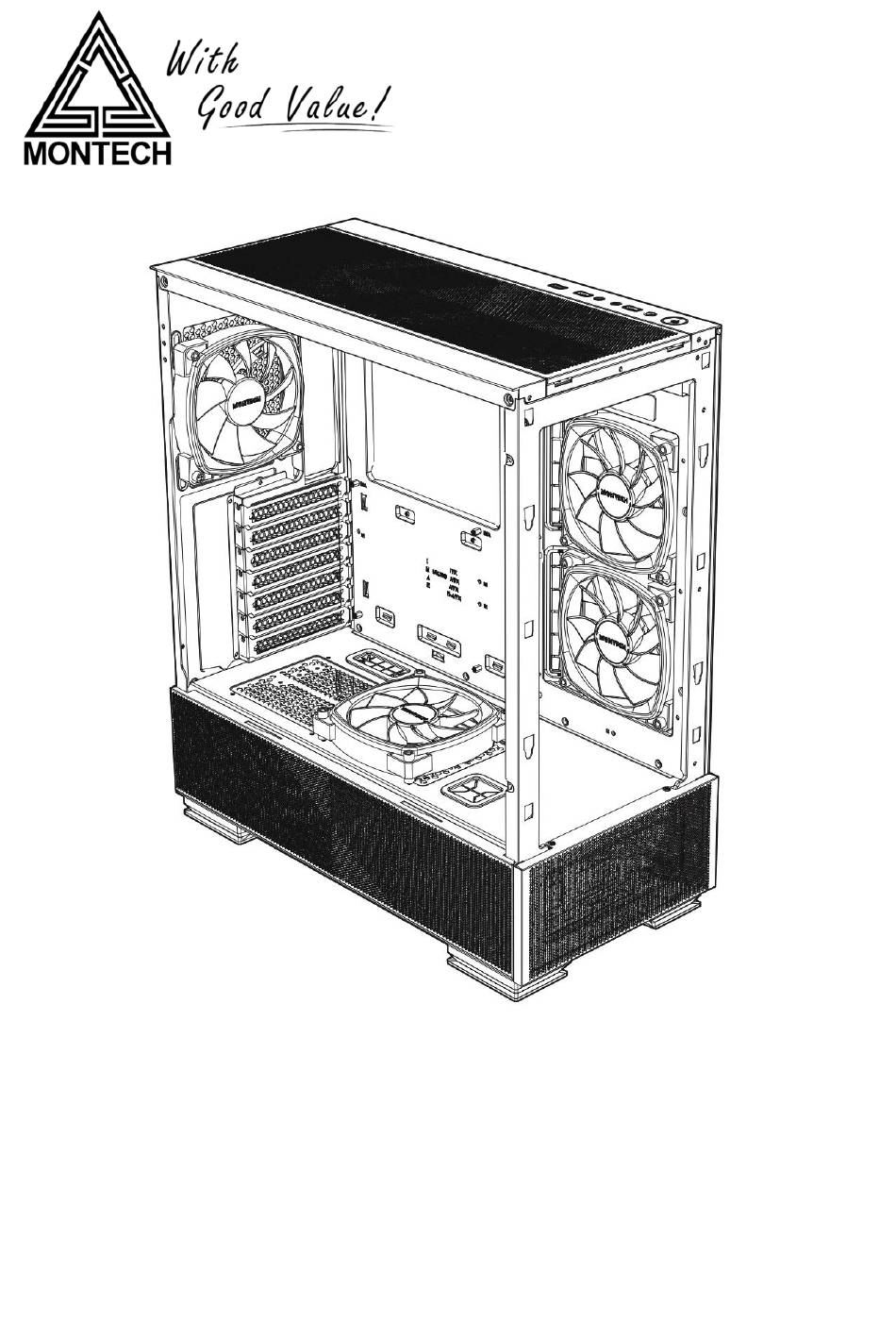

- Seite 1 SKY TWO User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
- Seite 2 SKY TWO Available Colours Black / White Dimensions (L*W*H) 430x215x490 mm Motherboard Support ATX / Micro-ATX / Mini-ITX Expansion Slots Hard Disk Support 3x 2.5”SSD / 2x 3.5”HDD I/O Port 2x USB 3.0 / 1x type-C / 1x microphone / 1x headphone /...
- Seite 3 Dostupné Barvy Černá/Bíla Rozměry (D*Š*H) 430x215x490 mm Podpora základních desek ATX / Micro-ATX / Mini-ITX Rozšiřující sloty Podpora pevných disků 3x 2.5”SSD / 2x 3.5”HDD I/O Porty 2x USB 3.0 / 1x USB typ C / 1x mikrofon / 1x sluchátka / tlačítko RGB 400 mm CPU Chladič...
- Seite 4 Dostupné farby Čierna/Biela Rozmery (L*W*H) 430x215x490 mm Podpora základných dosiek ATX / Micro-ATX / Mini-ITX Rozširujúce sloty Podpora pevného disku 3x 2.5”SSD / 2x 3.5”HDD I/O Porty 2x USB 3.0 / 1x USB typ C / 1x mikrofón / 1x slúchadlá / tlačidlo RGB 400 mm CPU Chladič...
- Seite 5 Kapható színek Fekete/Fehér Méretek (L*S*H) 430x215x490 mm Alaplap támogatás ATX / Micro-ATX / Mini-ITX Bővítőhelyek Merevlemez-támogatás 3x 2.5”SSD / 2x 3.5”HDD I/O Port 2x USB 3.0 / 1x C-típusú / 1x mikrofon / 1x fejhallgató / RGB gomb 400 mm CPU hűtő...
-
Seite 6: Cpu-Kühler Staubfilter Vorinstallierte Ventilatoren
Verfügbare Farben Schwarz/Weiß Abmessungen (L*B*H) 430x215x490 mm Motherboard-Unterstützung ATX / Micro-ATX / Mini-ITX Erweiterungssteckplätze Unterstützung von Festplatten 3x 2.5”SSD / 2x 3.5”HDD E/A-Anschluss 2x USB 3.0 / 1x USB Typ-C / 1x Mikrofon / 1x Kopfhörer / RGB-Taste 400 mm CPU-Kühler 168 mm Staubfilter... - Seite 7 Accessory Bag Sáček s příslušenstvím • Vrecko na príslušenstvo • Kiegészítő táska • Zubehörtasche Skrutka na Šroub pro Csavar az Schraube zum Restraint vypnutie ×1 odstavení alaplap Abschalten der remover základnej základní desky leállításához Hauptplatine dosky Šroub pro Schraube für Skrutka pre Csavar az Motherboard...
-
Seite 8: Exploded View
Exploded View Pohled po rozbalení Pohľad po rozobratí • Felbontott nézet • Explosionszeichnung • SSD Tray • Přihrádka na SSD • Priehradka na SSD • SSD tálca • SSD-Tablett Controller • Řídicí jednotka • Riadiaca jednotka • Vezérlő • Controller Nameplate •... - Seite 9 Removing Side Panel Odstranění skleněného bočního panelu • Odstránenie skleneného bočného panelu • Üveg oldalsó panel eltávolítása • Entfernen der Glasseitenwand First, unscrew the thumbscrews at the back, and then carefully extract the glass panel. Nejprve odšroubujte šrouby na zadní straně a poté opatrně vyjměte skleněný panel. Najprv odskrutkujte skrutky na zadnej strane a potom opatrne vyberte sklenený...
- Seite 10 Removing Front and Top Panels Odstranění předního a horního panelu • Odstránenie predného a horného panelu • Az elülső és a felső panel eltávolítása • Abnehmen der Front- und Deckplatte To remove the top mesh cover, begin by loosening the thumbscrews located on the back side. Afterward, gently pull out the mesh cover.
- Seite 11 Removing Lower Side and Lower Front Panels Odstranění spodního bočního a předního panelu • Odstránenie spodného bočného a predného panelu • Az alsó oldalsó és elülső panel eltávolítása • Abnehmen der unteren Seite und der Frontplatte For easy filter clearing, an optional feature is available. This feature allows you to easily remove and clean the filters, ensuring efficient maintenance of the system.
-
Seite 12: Motherboard Installation
Motherboard Installation Montáž základní desky • Montáž základnej dosky • Alaplap telepítése • Motherboard- Installation Support • Podporuje • Podpora • Támogatás • Unterstützung: ATX / Micro-ATX / Mini-ITX... - Seite 13 GPU Installation Instalace grafické karty • Inštalácia grafického procesora • GPU telepítés • GPU-Installation Support • Podporuje • Podpora • Támogatás • Unterstützung: 400 mm...
-
Seite 14: Psu Installation
PSU Installation Instalace PSU • Inštalácia PSU • A tápegység telepítése • PSU-Installation Support: 210 mm High-End Power Supply (230 mm if HDD cage removed) Podporuje: 210 mm vysoce výkonný napájecí zdroj (230 mm při vyjmutí klece HDD) Podpora: 210 mm špičkový napájací zdroj (230 mm, ak sa odstráni klietka HDD) Támogatás: 210 mm-es High-End tápegység (230 mm, ha a HDD ketrecet eltávolítják) Unterstützung: 210 mm High-End-Netzteil (230 mm, wenn der Festplattenkäfig entfernt wird) - Seite 15 2.5 SSD Installation Instalace 2.5 SSD • 2.5 Inštalácia SSD • 2.5 SSD telepítése • 2.5 SSD-Einbau...
-
Seite 16: Hdd & 2.5 Ssd Einbau
3.5 HDD & 2.5 SSD Installation Instalace 3.5 HDD a 2.5 SSD • Inštalácia 3,5 HDD a 2,5 SSD • 3,5 HDD és 2,5 SSD telepítése • 3.5 HDD & 2.5 SSD Einbau... -
Seite 17: Radiator Installation
Radiator Installation Instalace chladičů • Inštalácia chladičov • Radiátor telepítés • Einbau von Heizkörpern Top • Vrchní • Vrchné • Top • Top: 120 / 240 / 280 / 360mm Side • Boční • Bočná • Oldalirányú • Seitlich: 120 / 240 mm Rear •... -
Seite 19: Fan Installation
Fan Installation Instalace ventilátoru • Inštalácia ventilátora • Ventilátor telepítése • Einbau des Ventilators Side • Boční • Bočná • Oldalirányú • Seitlich: 2x 120mm Top • Vrchní • Vrchné • Top • Top: 3x 120 / 2x 140mm PSU fan • Ventilátor PSU • Ventilátor PSU • A tápegység ventilátora • PSU-Lüfter: 2x 120mm Rear •... - Seite 20 Buttons and I/O Tlačítka a I/O • Tlačidlá a I/O • Gombok és I/O • Schaltflächen und E/A USB Type-c • USB typu C • USB typu c • C típusú USB • USB Typ-c USB 3.0 • USB 3.0 • USB 3.0 • USB 3.0 • USB 3.0 Microphone •...
- Seite 21 ✉ www.alza.co.uk/kontakt ✆ +44 (0)203 514 4411 Importer Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Prague 7, www.alza.cz This equipment is in compliance with the essential requirements and other relevant provisions of EU directives. ✉ www.alza.cz/kontakt ✆ +420 225 340 111 Dovozce Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz Toto zařízení...
- Seite 22 WEEE Don't throw with the household waste (garbage). The dangerous substances that they are likely to include may harm health or the environment. Make your retailer take back these products or use the selective collect of garbage proposed by your city. Nevyhazujte produkt společně...
