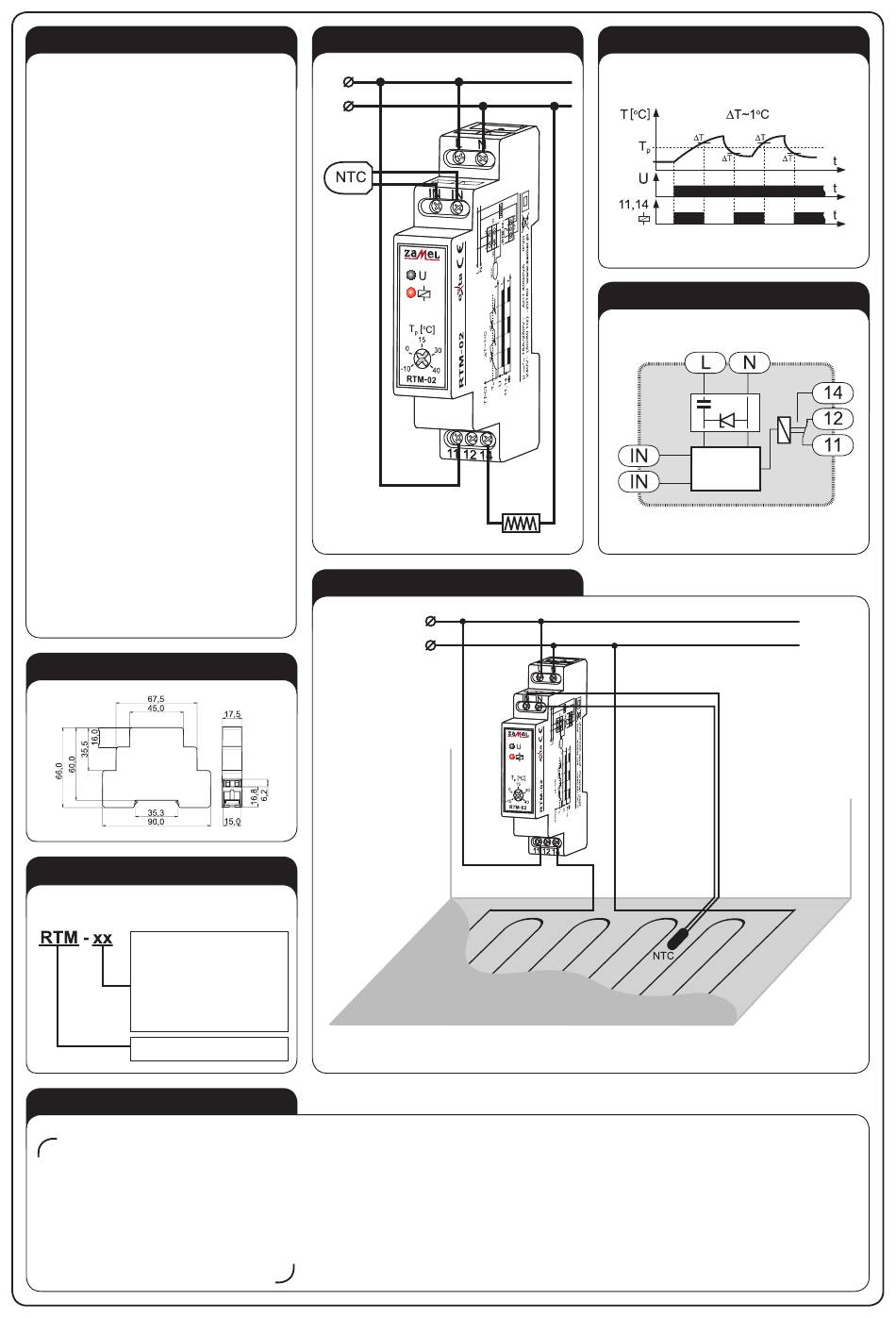

ZAMEL RTM-02 Bedienungsanleitung Seite 2

BEFESTIGUNG, BETRIEB
1. Trennen Sie die Stromversorgung
über den entsprechenden Ausschalter,
Strombegrenzungsschutzschalter
oder Trennschalter.
2. Stellen Sie mit einem
entsprechenden Messgerät sicher,
dass die Leitungen keine Spannung
mehr führen.
3. Befestigen Sie das Modul RTM-02
an der TH-35-Schiene.
4. Schließen Sie die Systemleitungen
gemäß Schaltplan an.
5. Schließen Sie die
Spannungsversorgung an.
Nach dem korrekten Anschließen des
Geräts ist es sofort betriebsbereit. Das
System steuert die Temperatur in der Nähe
des externen NTC-Sensors. Wenn die
Temperatur unter die Temperatur T
fällt, schaltet der Regler das Ausgangsrelais
(11 – 14 Kontakte kurzgeschlossen) und die
Relaislast (z. B. Heizung) EIN. Die Heizung
bleibt eingeschaltet, bis die Temperatur
T + ∆T erreicht. Die Temperaturhysterese
p
beträgt ca. ∆T ~ 1 C. Die Hysterese ist
o
zur Verringerung der Relaisschalthäufigkeit
erforderlich.
Anzeige für NTC-
Temperatursensoranschluss:
• Sensoreingang offen - grüne LED
pulsiert einmal pro Sekunde,
• Sensoreingang geschlossen - grüne
LED pulsiert dreimal pro Sekunde,
• Sensor ordnungsgemäß
angeschlossen - grüne LED
leuchtet dauerhaft.
ABMESSUNGEN
PRODUKTFAMILIE
Der Temperaturregler RTM-02 ist ein
Element der RTM-Familie.
Geräteversion:
01 - einfach
02 - erweitert
20 - mit LCD-Display
30 - erweitert mit
LCD-Display
Gerätetyp
GARANTIEKARTE
Für dieses Produkt gilt eine Garantie von 24 Monaten.
Stempel und Unterschrift des Verkäufers,
Verkaufsdatum
ANSCHLUSS
L
N
- ∆T
p
ANWENDUNG
L
N
Fußbodenheizsystem.
1. ZAMEL gewährt eine Gewährleistung von zwei Jahren für seine Produkte.
2. Folgendes wird von der ZAMEL-Gewährleistung nicht abgedeckt:
a) mechanische Defekte aufgrund von Transport, Laden/Entladen oder anderen Umständen:
b) Defekte aufgrund von fehlerhafter Installation oder fehlerhaftem Betrieb des ZAMEL-Produkts;
c) Defekte aufgrund von Veränderungen, die vom KÄUFER oder jedwedem Dritten an verkauften Produkten oder Ausrüstung, die für
die ordnungsgemäße Funktion der verkauften Produkte erforderlich sind, vorgenommen wurden;
d) Defekte aufgrund von höherer Gewalt oder zufälligen Ereignissen, für die ZAMEL nicht haftbar ist;
e) Spannungsversorgung (Batterien), die für das Gerät zum Zeitpunkt des Verkaufs bereitgestellt werden müssen (falls zutreffend).
3. Alle Ansprüche in Bezug auf die Gewährleistung müssen vom KUNDEN nach Entdeckung des Defekts in Schriftform an den Händ-
ler übermittelt werden.
4. ZAMEL prüft die Ansprüche in Übereinstimmung mit den bestehenden gesetzlichen Bestimmungen.
5. ZAMEL erfüllt den Anspruch nach eigenem Ermessen z. B. durch Austausch des Produkts, Reparatur des Produkts oder Rücker-
stattung.
6. Die Rechte des Käufers aufgrund der Abweichung der Waren von den vertraglich zugesicherten Eigenschaften werden durch die
Garantie nicht ausgeschlossen, beschränkt oder ausgesetzt.
ZEITDIAGRAMME
SCHALTDIAGRAMM
He izung
μC
