RTM-02 TEMPERATURREGLER
BESCHREIBUNG
Der Temperaturregler RTM-02 wurde
für die Laststeuerung (z. B. Heizungen,
Bodenheizsysteme) in Abhängigkeit von
der Umgebungstemperatur im Bereich
des NTC-Sensors entwickelt. Das Gerät
kann die Temperatur im Bereich von
-10°C ÷ +40°C auf Grundlage der
Temperatur, die über ein Potentiometer an
der Frontblende der Einheit eingestellt wird,
regeln. Der externe Temperatursensor
NTC-03 ist für einen korrekten Betrieb
des Systems erforderlich. Der Sensor
ist kein Bestandteil des
muss separat erworben werden. Die
Kabellänge des Sensors
m. Es ist möglich, mit einer Leitung
mit 0,2 ÷ 2,5 mm auf bis zu 50 m zu
2
verlängern. Verbinden Sie nicht die
Sensoren.
EIGENSCHAFTEN
● Temperatursteuerung in einem
Bereich von -10°C ÷ +40°C,
● Externer NTC-Sensor,
● Anzeige für Spannungsversorgung,
● Relaiszustandsanzeiger,
● Laststeuerung in Abhängigkeit von
Umgebungstemperatur,
● Monomodulares Gehäuse,
● Befestigung an TH-35-Schiene,
● Relaisausgang, maximale Last 16 A.
Das Gerät wurde für die Einpha-
sen-Installation entwickelt und
muss gemäß den im jeweiligen
Land geltenden Normen instal-
liert werden. Das Gerät muss in
Übereinstimmung mit den An-
VORSICHT
gaben installiert werden, die in
dieser Bedienungsanleitung ent-
halten sind. Installation, Anschluss und Steuerung
müssen durch qualifizierte Fachelektriker und in
Übereinstimmung mit den Service-Handbuch und
den Gerätefunktionen erfolgen. Die Demontage
des Geräts führt zu einem Verlust aller Garantie-
ansprüche und kann zu einem elektrischen Schock
führen. Vor der Installation ist sicherzustellen, dass
die Anschlusskabel spannungsfrei sind. Für die In-
stallation des Geräts ist ein Kreuzschlitz-Schrau-
bendreher 3,5 mm erforderlich. Unsachgemäßer
Transport sowie unsachgemäße Lagerung und
Verwendung können zu Fehlfunktionen führen.
In den folgenden Fällen wird von einer Installati-
on des Geräts abgeraten: Falls Geräteteile fehlen
oder das Gerät beschädigt oder verformt ist. Bei
Fehlfunktionen des Geräts ist der Hersteller zu
kontaktieren.
Das Symbol steht für eine
getrennte Entsorgung von
elektrischer und elektronischer
Ausrüstung. Es ist verboten, die
benutzte Ausrüstung zusammen
mit anderem Abfall zu entsorgen.
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Polen
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, E-Mail: export@zamel.pl
TECHNISCHE DATEN
Versorgungsspannungsanzeiger: grüne LED
Sets und
beträgt 3
Querschnitt der Anschlusskabel: 0,2 ÷ 2,50 mm

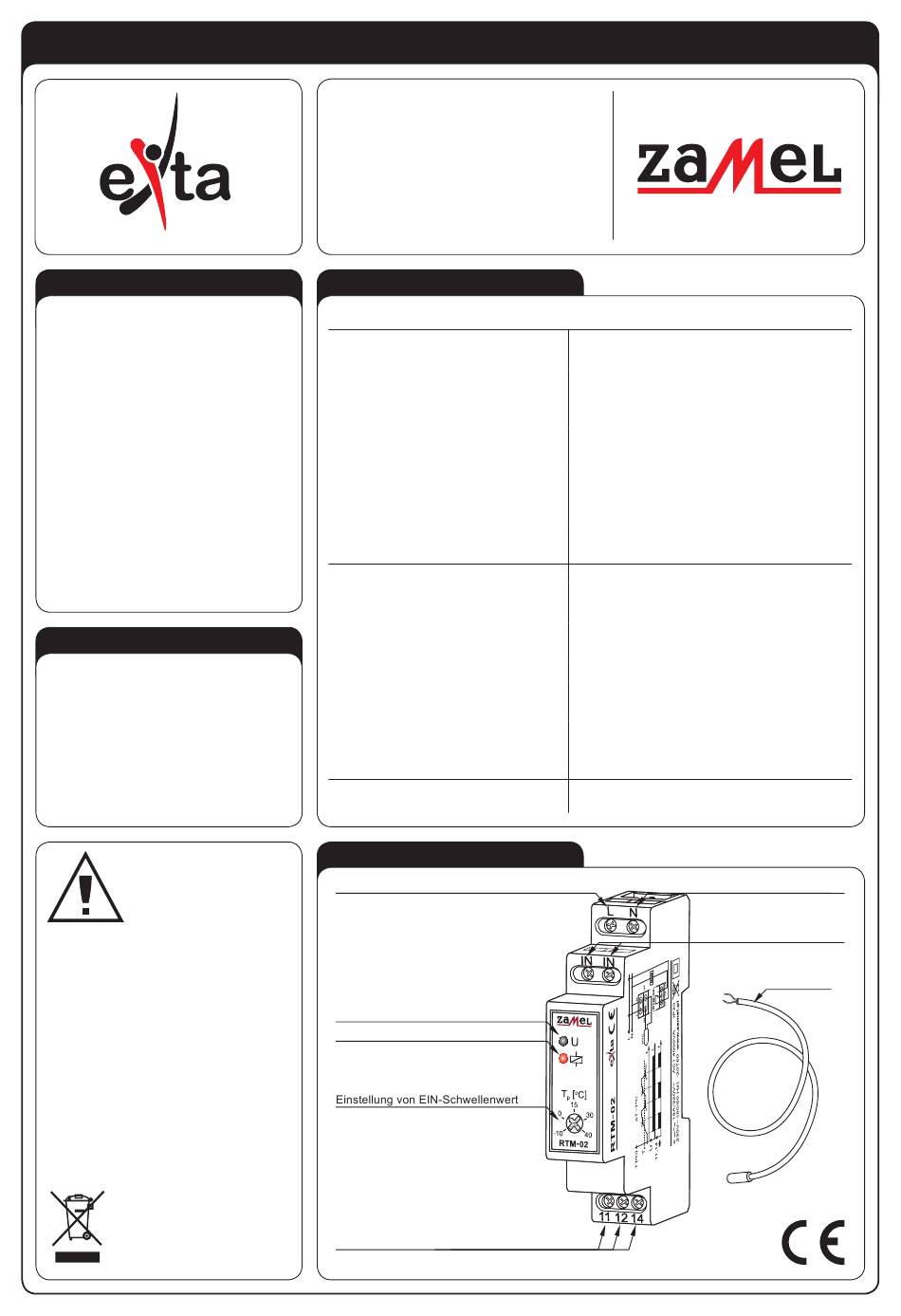

AUSSEHEN
Netzklemme (L)
Versorgungsspannungsanzeiger
Relaiszustandsanzeiger
Relaisausgangsanschlüsse
(11, 12, 14)
RTM-02
Netzanschlussklemmen: L, N
Nenneingangsspannung: 230 V AC
Nennspannungstoleranz: -15 ÷ +10 %
Nennfrequenz: 50 / 60 Hz
Nennleistungsaufnahme: 33 mA
NTC-Sensorklemmen: IN, IN
Einstellbereich Temperatur: -10°C ÷ +40°C
Hysterese: ±1
Relaisklemmen: 11, 12, 14
Lastanzeige: rote LED
Relaiskontaktparameter: 16A NO/NC 4000 VA AC1
Anzahl der Anschlussklemmen: 7
Umgebungstemperaturbereich: -20 ÷ 60
Betriebsposition: frei
Befestigung: Schiene TH 35 (gemäß PN-EN 60715)
Schutzart: IP20 (PN-EN 60529)
Schutzklasse: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Abmessungen: monomodular (17,5 mm) 90 x 17,5 x 66 mm
Gewicht: 0,08 kg
Referenznormen: PN-EN 60730-1, PN-EN 60730-2-9
BEDIENUNGSANLEITUNG
C
o
2
C
o
PN-EN 61000-4-2,3,4,5,6,11
Sensoreingangsanschlüsse
plik: inst_ext_de_rtm-02 | modyfikacja: 29.09.2016
Netzklemme (N)
(IN, IN)
NTC-Sensor
