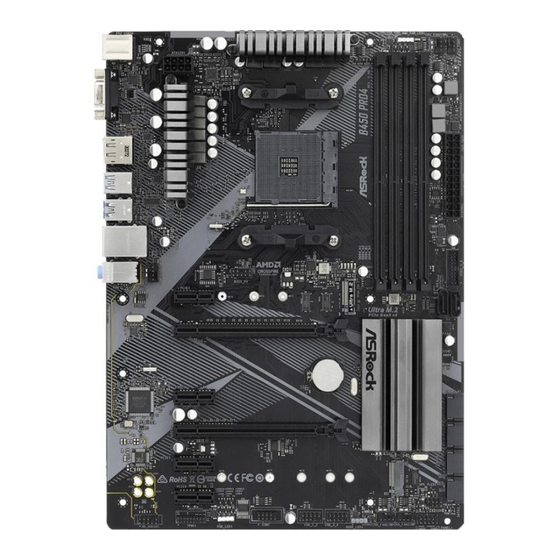

ASROCK B450 Pro4 R2.0 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. B450 Pro4 R2.0
  6. Bedienungsanleitung

ASROCK B450 Pro4 R2.0 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 45

Quicklinks

Diese Anleitung herunterladen
https://tehnoteka.rs
Uputstvo za instalaciju (EN)
ASRock B450 Pro4 R2.0 matična ploča
Tehnoteka je online destinacija za upoređivanje cena i karakteristika bele tehnike,
potrošačke elektronike i IT uređaja kod trgovinskih lanaca i internet prodavnica u Srbiji.
Naša stranica vam omogućava da istražite najnovije informacije, detaljne karakteristike
i konkurentne cene proizvoda.
Posetite nas i uživajte u ekskluzivnom iskustvu pametne kupovine klikom na link:
https://tehnoteka.rs/p/asrock-b450-pro4-r20-maticna-ploca-akcija-cena/
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK B450 Pro4 R2.0

Inhaltszusammenfassung für ASROCK B450 Pro4 R2.0

  • Seite 16 B450 Pro4 R2.0...
  • Seite 18 B450 Pro4 R2.0...
  • Seite 20 B450 Pro4 R2.0...

  • Seite 45: Einleitung

    1 Einleitung Vielen Dank, dass Sie sich für das B450 Pro4 R2.0 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 46: Technische Daten

    B450 Pro4 R2.0 1.2 Technische Daten Plattform • ATX-Formfaktor • Feststoffkondensator-Design Prozessor • AMD-AM4-Sockel • Digi Power design • 10-Leistungsphasendesign • Unterstützt 105-W-Wasserkühlung (Pinnacle Ridge); unterstützt 95-W-Wasserkühlung (Summit Ridge); unterstützt 65-W-Wasserkühlung (Raven Ridge) Chipsatz • AMD Promontory B450 Speicher • Dualkanal-DDR4-Speichertechnologie • 4 x DDR4-DIMM-Steckplätze...
  • Seite 47 Prozessoren der AMD-Ryzen-Serie (Matisse, Summit Ridge und Erweiterungs Pinnacle Ridge) steckplatz • 2 x PCI-Express 3.0-x16-Steckplätze (PCIE2: x16-Modus; PCIE4: x4-Modus)* Prozessoren der AMD-Ryzen-Serie (Picasso, Raven Ridge) • 2 x PCI-Express 3.0-x16-Steckplätze (PCIE2: x8-Modus; PCIE4: x4-Modus)* Prozessoren der AMD-Athlon-Serie • 2 x PCI-Express 3.0-x16-Steckplätze (PCIE2: x4-Modus; PCIE4: x2-Modus)* * Unterstützt NVMe-SSD als Bootplatte * Wenn M2_1 belegt ist, wird PCIE4 deaktiviert.
  • Seite 48 B450 Pro4 R2.0 • Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 1.4-Port (konformer HDMI-Monitor erforderlich) • Unterstützt HDCP 1.4 mit HDMI 1.4- und DisplayPort 1.2-Ports • Unterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI 1.4- und DisplayPort-1.2-Ports...

  • Seite 49: Anschluss

    2280/22110-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI- Express-Modul bis Gen3 x 2 (16 Gb/s)** ** Wenn M2_1 belegt ist, wird PCIE4 deaktiviert. ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit Anschluss • 1 x COM-Anschluss-Stiftleiste • 1 x TPM-Stiftleiste • 1 x Betrieb-LED- und Lautsprecher-Stiftleiste • 1 x RGB-LED-Stiftleiste...
  • Seite 50 • FCC, CE • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstel- lungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Über- taktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.

  • Seite 51: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRCMOS2) 2-pin Jumper (siehe S. 1, Nr. 19) CLRCMOS2 ermöglicht Ihnen die Löschung der Daten im CMOS.

  • Seite 52: Integrierte Stiftleisten Und Anschlüsse

    B450 Pro4 R2.0 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
  • Seite 53 SPEAKER Betrieb-LED- und Bitte verbinden Sie die Betrieb- DUMMY Lautsprecher-Stiftleiste LED des Gehäuses und den DUMMY (7-polig, SPK_PLED1) Gehäuselautsprecher mit dieser (siehe S. 1, Nr. 15) Stiftleiste. PLED+ PLED+ PLED- Serial-ATA-III-Anschlüsse Diese sechs SATA-III-Anschlüsse Vertikal: unterstützen SATA-Datenkabel (SATA3_1: für interne Speichergeräte mit siehe S.
  • Seite 54 B450 Pro4 R2.0 Audiostiftleiste Diese Stiftleiste dient dem PRESENCE# MIC_RET (Frontblende) Anschließen von Audiogeräten OUT_RET (9-polig, HD_AUDIO1) an der Frontblende. (siehe S. 1, Nr. 26) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt.
  • Seite 55 Anschluss für CPU-Lüfter / Dieses Motherboard bietet Wasserpumpenlüfter einen 4-poligen CPU-Lüfter- FAN_VOLTAGE CPU_FAN_SPEED (4-polig, CPU_FAN2/WP) anschluss (lautloser Lüfter). FAN_SPEED_CONTROL (siehe S. 1, Nr. 4) Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss Dieses Motherboard bietet (24-polig, ATXPWR1)
  • Seite 56 B450 Pro4 R2.0 RGB-LED-Stiftleiste RGB-LED-Stiftleiste dient (4-polig, RGB_LED1) dem Anschließen eines RGB- 12V G R (siehe S. 1, Nr. 24) LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED- Lichteffekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.
