Einbau- und Betriebsanleitung
Installation and Operating Instructions
Instructions de montage et de service

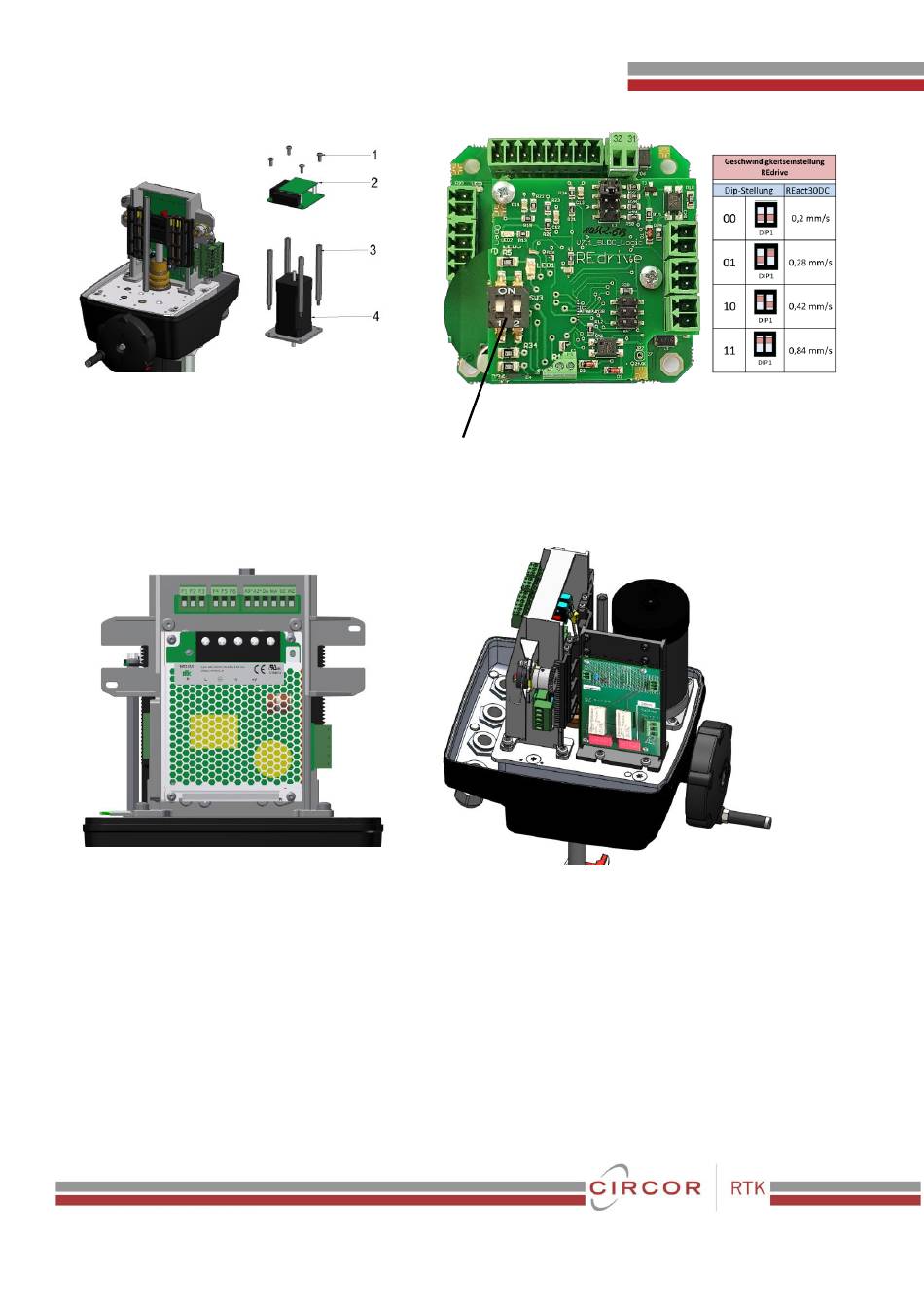

REact30DC-Motor-Gruppe
Fig. 12
1 2x Linsenschraube / screw / vis M4x10
2 1x REdrive-Platine/ REdrive board/ platine REdrive
3 2x Abstandsbolzen /
distance bolts / boujons d'écartement
4 2x Federring / spring washer /
rondelle élastique
5 2x Linsenkopf-Schraube / screw / vis ø4x16
6 BLDC-Motor-Gruppe / motor-group / groupe moteur
NG2450
Fig.14
REact30-8010v1.0.docx
REdrive
Fig.13
Dip1
M4x65 SW7
DriCo-module
Fig.15
- 20 -
REact 30E/ 30DC-80200
03/2023
