Einbau- und Betriebsanleitung
Installation and Operating Instructions
Instructions de montage et de service

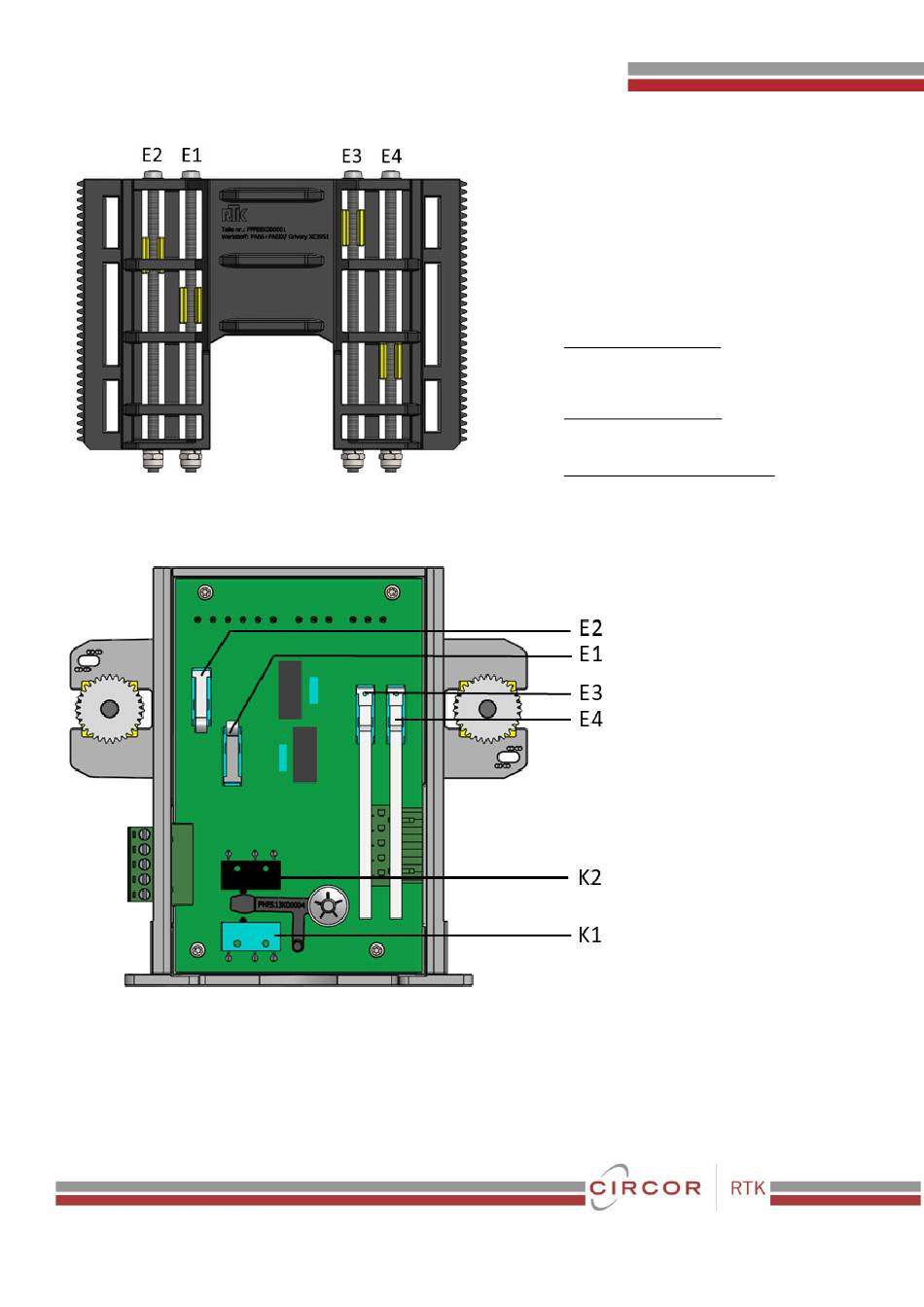

Schlittengruppe/ switch carrier unit/ l'ensemble de caisse
Fig.2
Schaltereinheit/ switching unit/ unite de contacteur
Fig.3
REact30-8010v1.0.docx
E1"
Wegendschalter „Auf"-Richtung, limit switch "open"- direction,
interrupteur de fine de course direction "OUVERT".
E2
Wegendschalter „Zu"-Richtung, limit switch "close"- direction,
interrupteur de fine de course direction "FERMETURE".
E3, E3
Zwischenpositionsschalter, intermediate position switch,
interrupteur de position intermédiate
Hinweis/ notice/ remarques
Die Positionen der Nocken in Fig.2 für E1, E2, E3, E4 sind rein
symbolisch und zufällig gezeichnet!!
Die tatsächliche Position kann nach der Inbetriebnahme
abweichend sein.
The cam positions shown in Fig.2 for E1, E2, E3, E4 are
purely symbolic and drawn random.
The actual position can differ
Les positions des cames sur la Fig.2 pour E1, E2, E3, E4 sont
purement symboliques et dessinées au hasard.
La position réelle peut varier après la mise en service
- 17 -
REact 30E/ 30DC-80170
03/2023
