Seite 31: Allgemeine Sicherheitswarnungen Für Elektrowerkzeuge
ACHTUNG Definitionen: Sicherheitsvorschriften Die nachfolgenden Definitionen beschreiben den Schweregrad für jedes Signalwort. Bitte lesen Sie die Anleitung durch und beachten Sie diese Symbole. GEFAHR: Bezeichnet eine unmittelbar gefährliche Situation, die zu Tod oder schweren Verletzungen führt, wenn sie nicht vermieden wird. WARNUNG: Bezeichnet eine potenziell gefährliche Situation, die zu Tod oder schweren Verletzungen führen könnte, wenn sie nicht vermieden wird.
Seite 32: Benutzung Und Pflege Von Elektrowerkzeugen
e) Beim Betreiben eines Elektrowerkzeugs in Außenbereichen muss ein für Außenbereiche geeignetes Verlängerungskabel benutzt werden. Die Benutzung eines für Außenbereiche geeigneten Kabels verringert die Elektroschockgefahr. f) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder RCD) geschützte Stromversorgung.
Seite 33: Instandsetzung
c) Wenn das Akkupaket nicht verwendet wird, muss es fern von anderen Metallgegenständen wie z.B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen gehalten werden, welche die Klemmen überbrücken können. Das Überbrücken der Akkuklemmen kann Brände oder Feuer verursachen. d) Bei Missbrauch kann Flüssigkeit aus dem Akku spritzen;...
Seite 34: Etiketten Auf Ladegerät Und Akku
Gegenständen berühren. Sichtbare Strahlung Augenschutz tragen Beschädigte Akkus nicht aufladen. Alle Unterlagen lesen Gehörschutz tragen Nur mit FACOM Akkus verwenden. Andere Akkutypen können bersten und Atemschutz tragen Verletzungen und Beschädigungen verursachen. Etiketten auf Ladegerät und Akku Das Gerät keiner Nässe aussetzen.
Seite 35: Spezielle Sicherheitsanweisungen Für Lithiumionen-Akkus (Li-Ion)
Akkuklemmen geschützt und gut gegen Werkstoffe isoliert sind, die sie berühren und einen Kurzschluss auslösen könnten. Akkus mit Ladestandsanzeige (Abb. B) Einige FACOM-Akkus verfügen über eine Ladestandsanzeige, die aus drei grünen LED-Leuchten besteht, die den Ladezustand angeben. Die Ladestandsanzeige ist ein Hinweis auf die ungefähren Ladungsstufen des Akkus und entsprechen folgender Ladung: NU-FCF894_0518.indd 35...
Seite 36: Wichtige Sicherheitsanweisungen Für Alle Akkuladegeräte
Nichtbeachten von Warnhinweisen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen. W ARNUNG: Elektroschockgefahr. Keine Flüssigkeit in das Ladegerät gelangen lassen. Dies kann zu Elektroschock führen. VORSICHT: Brandgefahr. Zum Verringern der Verletzungsgefahr nur wiederaufladbare Akkus von FACOM aufladen. Andere Akkutypen könnten bersten und Personen- und Sachschaden verursachen.
Seite 37: Diese Anweisungen Aufbewahren
Versuchen Sie niemals und unter keinen Umständen, den Akku zu öffnen. Wenn das Kunststoffgehäuse des Akkupacks zerbrochen ist oder Risse aufweist, geben Sie es zum Recycling an ein Servicezentrum zurück. Vorsicht: Verbrennungsgefahr. Um das Verletzungsrisiko zu reduzieren, laden Sie nur aufladbare FACOM-Akkus auf. Andere Akkutypen können überhitzen und bersten, wodurch Verletzungen und Sachschäden entstehen können.
Seite 38: Verzögerung Bei Heißem/Kaltem Akku
CL3.CH1018 Wird aufgeladen Vollständig aufgeladen Verzögerung bei heißem/kaltem Akku Problem mit Akku oder Ladegerät CL3.CH115 Wird aufgeladen Vollständig aufgeladen Verzögerung bei heißem/ kaltem Akku * CL3.CH115: Während dieses Vorgangs blinkt das rote Licht weiter, aber es leuchtet auch eine gelbe Kontrollleuchte. Sobald der Akku eine geeignete Temperatur erreicht hat, schaltet sich das gelbe Licht aus und das Ladegerät setzt den Ladevorgang fort.
Seite 39: Lagerungsempfehlungen
..2..Das Ladegerät und das Akkupaket können sich beim Aufladen warm anfühlen. Dies ist normal und weist nicht auf ein Problem hin. Damit das Akkupaket nach der Benutzung leichter abkühlen kann, sollte das Ladegerät oder das Akkupaket nicht in eine warme Umgebung gestellt werden wie z.B.
Seite 40: Vorgesehener Verwendungszweck
Vergewissern Sie sich auch, dass die Spannung Ihres Ladegeräts mit der Netzspannung übereinstimmt. Ihr FACOM-Ladegerät ist doppelt isoliert gemäß EN 60335; deshalb ist keine Erdung erforderlich. Wenn das Netzkabel beschädigt ist, muss es durch ein spezielles Kabel ersetzt werden, das über den FACOM-Kundendienst erhältlich ist. Ersetzen des Netzsteckers (nur UK & Irland) Wenn ein neuer Netzstecker angebracht werden muss: •...
Seite 41: Arbeitslicht (Abb. A)
Drehzahlregelschalter (Abb. A) Zum Einschalten des Werkzeugs den Regelschalter drücken (1). Zum Ausschalten des Werkzeugs den Regelschalter loslassen. Ihr Werkzeug ist mit einer Bremse versehen. Die Spindel stoppt, wenn der Regelschalter ganz losgelassen wird. Mit dem Drehzahlregelschalter können Sie die beste Drehzahl für eine bestimmte Anwendung auswählen. Je stärker Sie den Schalter drücken, umso schneller dreht sich das Werkzeug. Für eine maximale Lebensdauer des Werkzeugs sollte die Drehzahlregelung nur beim Ansetzen von Löchern oder für Verbindungsmittel eingesetzt werden.
Seite 42: Benutzung
HINWEIS: Das Abtriebsdrehmoment hängt von der ausgewählten Drehzahl ab. Ihr Schlagwerkzeug kann die folgenden Anziehdrehmomentwerte erzeugen: Ft.-Lbs. Low/Präzisionskontrollmodus/High Low/Präzisionskontrollmodus/High FCF894 0-150/0-330/0-330 0-200/0-447/0-447 VORSICHT: Stellen Sie sicher, dass die Verbindungsmittel und/oder das System dem Drehmoment des Werkzeugs standhalten. Ein übermäßiges Drehmoment kann zu Bruch und möglicherweise Personenschaden führen.
Seite 43: Wartung
Zubehörs, Warmhalten der Hände, Organisation von Arbeitsmustern. Wartung Ihr FACOM Elektrowerkzeug ist für einen Betrieb über einen langen Zeitraum mit minimalem Wartungsaufwand ausgelegt. Ein dauerhaft zufriedenstellender Betrieb hängt von einer sachgemäßen Werkzeugpflege und regelmäßiger Reinigung ab. WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und entfernen Sie den Akku, bevor Sie Einstellungen vornehmen oder Zubehör oder Anbaugeräte anbringen oder entfernen.
Seite 44: Umweltschutz
DAS PRODUKT FCF894– KOMPAKTER SCHLAGSCHRAUBER, Marke FACOM - DEN BESTIMMUNGEN DER MASCHINENRICHTLINIE 2006/42/EG, EN60745-1:2009 +A11:2010, EN60745-2-2:2010 UND ERFÜLLT DIE RICHTLINIE 2014/30/UE; 2011/65/EU Der Unterzeichner ist verantwortlich für die Zusammenstellung der technischen Akte und gibt diese Erklärung im Namen von Facom ab. Markus Rompel 15.11.2017 Geschäftsführer Technik...
Seite 192 Accessoires / Accessories / Zubehör / Toebehoren / Accessorios / Accessori / Acessórios / Akcesoria / Tilbehør / Αξεσουάρ SERVICE Faites entretenir votre outil électrique par une personne qualifiée utilisant seulement des pièces d’origine. Ceci garantira la sécurité de votre outil électrique. Pour toute information concernant les détails des pièces de rechange et les shémas référez-vous à...
Seite 193 NOTA NU-FCF894_0518.indd 193 16/07/2018 16:13:11...
Seite 194 NOTA NU-FCF894_0518.indd 194 16/07/2018 16:13:11...
Seite 195 NOTA NU-FCF894_0518.indd 195 16/07/2018 16:13:11...

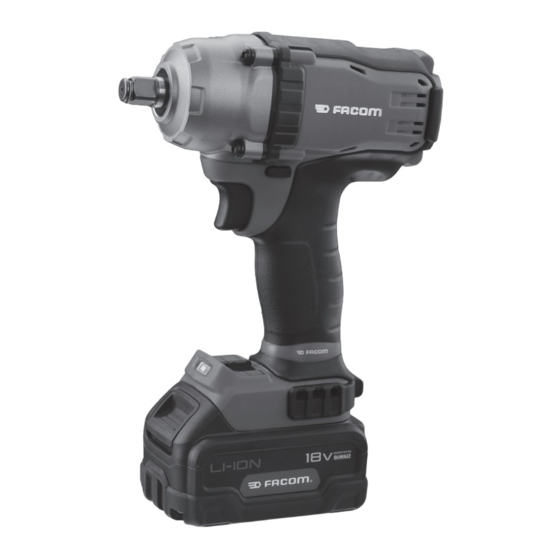

Facom FCF894 Original Bedienungsanleitung
