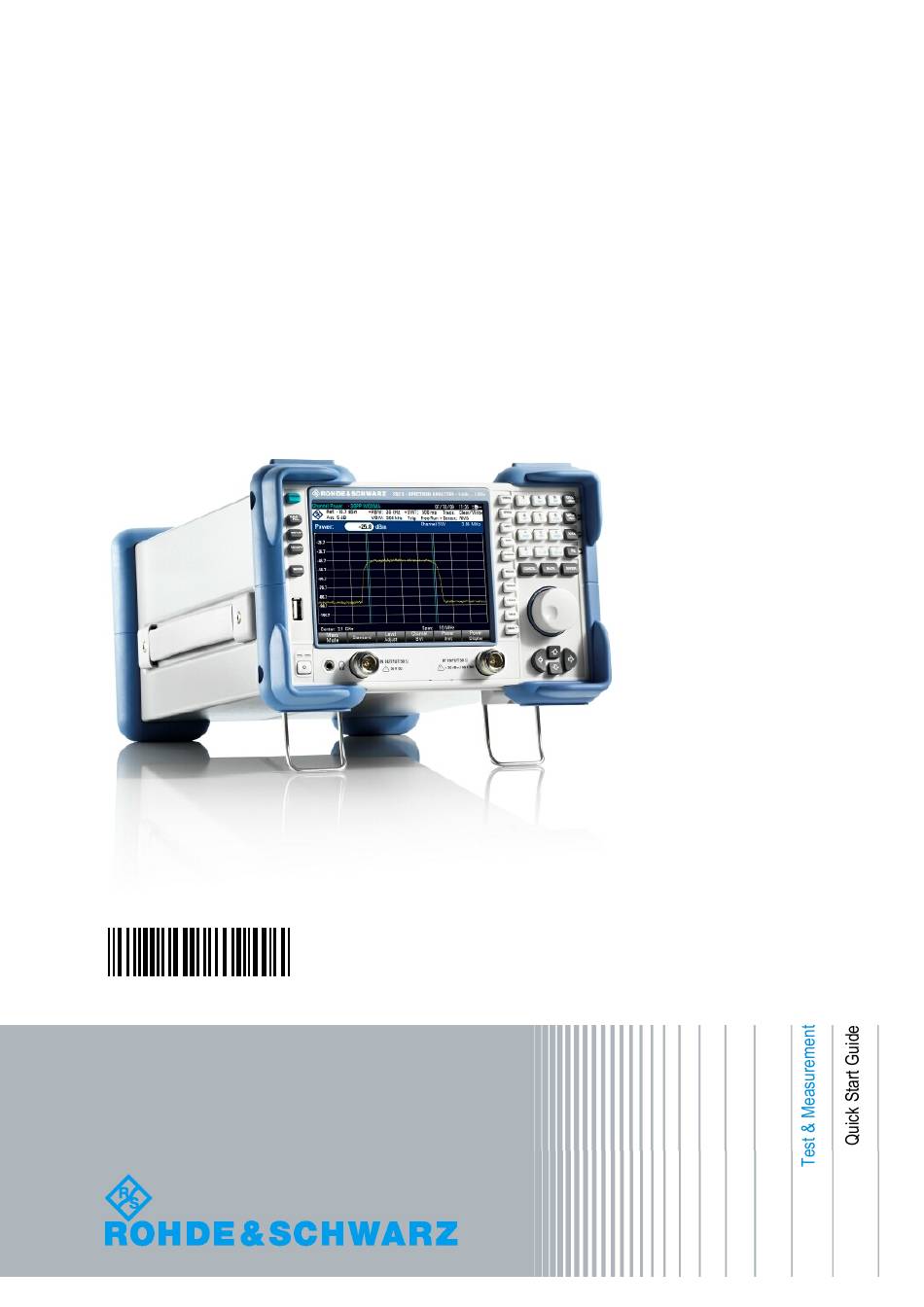

- Seite 1 ® R&S Spektrumanalysator Quick Start Guide 1314.3493.61 – 01...
- Seite 2 ® Im Quick Start Guide werden die folgenden R&S FSC-Modelle und -Optionen beschrieben: + R&S FSC3 (1314.3006K03) + R&S FSC6 (1314.3006K06) + R&S FSC13 (1314.3006K13) + R&S FSC16 (1314.3006K16) + R&S FSC-B22 (1314.3535.02) Der Inhalt dieses Handbuchs entspricht Firmware-Version 1.30 oder höher des ®...
-
Seite 3: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise Lesen und beachten Sie unbedingt die nachfolgenden Anweisungen und Sicherheitshinweise! Alle Werke und Standorte der Rohde & Schwarz Firmengruppe sind ständig bemüht, den Sicherheitsstandard unserer Produkte auf dem aktuellsten Stand zu halten und unseren Kunden ein höchstmögliches Maß an Sicherheit zu bieten. Unsere Produkte und die dafür erforderlichen Zusatzgeräte werden entsprechend der jeweils gültigen Sicherheitsvorschriften gebaut und geprüft. - Seite 4 Grundlegende Sicherheitshinweise Achtung beim EIN-/AUS- Stand-by- Gleichstrom Wechselstrom Gleichstrom/- Gerät Umgang mit Versorgungs- Anzeige (DC) (AC) Wechselstrom durchgehend elektrostatisch spannung (DC/AC) durch doppelte gefährdeten (verstärkte) Bauelementen Isolierung geschützt Signalworte und ihre Bedeutung Die folgenden Signalworte werden in der Produktdokumentation verwendet, um vor Risiken und Gefahren zu warnen.
- Seite 5 Grundlegende Sicherheitshinweise 2. Stellen Sie das Produkt nicht auf Oberflächen, Fahrzeuge, Ablagen oder Tische, die aus Gewichts- oder Stabilitätsgründen nicht dafür geeignet sind. Folgen Sie bei Aufbau und Befestigung des Produkts an Gegenständen oder Strukturen (z.B. Wände und Regale) immer den Installations- hinweisen des Herstellers.
- Seite 6 Grundlegende Sicherheitshinweise 10. Bei Verbindungen mit informationstechnischen Geräten, z.B. PC oder Industrierechner, ist darauf zu achten, dass diese der jeweils gültigen IEC60950-1 / EN60950-1 oder IEC61010-1 / EN 61010-1 entsprechen. 11. Sofern nicht ausdrücklich erlaubt, darf der Deckel oder ein Teil des Gehäuses niemals entfernt werden, wenn das Produkt betrieben wird.
- Seite 7 Grundlegende Sicherheitshinweise Bindehautrötung oder Atembeschwerden auftreten, ist umgehend ein Arzt aufzusuchen, um die Ursachen zu klären und Gesundheitsschäden bzw. -belastungen zu vermeiden. 4. Vor der mechanischen und/oder thermischen Bearbeitung oder Zerlegung des Produkts beachten Sie unbedingt Abschnitt "Entsorgung", Punkt 1. 5.
- Seite 8 Grundlegende Sicherheitshinweise 4. Zellen und Batterien von Kindern fernhalten. Falls eine Zelle oder eine Batterie verschluckt wurde, ist sofort ärztliche Hilfe in Anspruch zu nehmen. 5. Zellen oder Batterien dürfen keinen unzulässig starken, mechanischen Stößen ausgesetzt werden. 6. Bei Undichtheit einer Zelle darf die Flüssigkeit nicht mit der Haut in Berührung kommen oder in die Augen gelangen.
-
Seite 9: Kundeninformation Zur Produktentsorgung
Kundeninformation zur Produktentsorgung Das ElektroG setzt die folgenden EG-Richtlinien um: • 2002/96/EG (WEEE) für Elektro- und Elektronikaltgeräte und • 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektronikgeräten (RoHS-Richtlinie). Produktkennzeichnung nach EN 50419 Am Ende der Lebensdauer des Produktes darf dieses Produkt nicht über den normalen Hausmüll entsorgt werden. - Seite 10 Safety Instructions Kundeninformation zum Batteriegesetz (BattG) Dieses Gerät enthält eine Batterie bzw. Akkumulator. Die- se dürfen nicht mit dem Hausmüll entsorgt werden. Nach Ende der Lebensdauer darf die Entsorgung nur über eine geeignete Sammelstelle oder eine Rohde & Schwarz- Kundendienststelle erfolgen. Beachten Sie unbedingt die Hinweise zu Batterien und Akkumulatoren in den grundlegenden Sicherheitshinwei- sen.
-
Seite 11: Customer Support
Customer Support Technischer Support – wo und wann Sie ihn brauchen Unser Customer Support Center bietet Ihnen schnelle, fachmännische Hilfe für die gesamte Produktpalette von Rohde & Schwarz an. Ein Team von hochqualifizierten Ingenieuren unterstützt Sie telefonisch und arbeitet mit Ihnen eine Lösung für Ihre Anfrage aus - egal, um welchen Aspekt der Bedienung, Programmierung oder Anwendung eines Rohde &... -
Seite 12: Qualitäts-Zertifikat
Qualitätszertifikat Certified Quality System ISO 9001 Certificate of quality Certified Environmental System Certificat de qualité ISO 14001 Sehr geehrter Kunde, Dear Customer, Cher client, Sie haben sich für den Kauf You have decided to buy a Vous avez choisi d’acheter eines Rohde &... - Seite 13 EU-KONFORMITÄTSERKLÄRUNG Zertifikat-Nr.: 2009-74 Hiermit wird bescheinigt, dass die Gerätefamilie: Gerätetyp Materialnummer Benennung 1314.3006.xx SPECTRUM ANALYZER mit den Bestimmungen des Rates der Europäischen Union zur Angleichung der Rechts- vorschriften der Mitgliedstaaten - betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (2006/95/EG) - über die elektromagnetische Verträglichkeit (2004/108/EG) übereinstimmt.
-
Seite 14: Inhaltsverzeichnis
R&S FSC Inhalt Inhalt 1.1 Frontansicht ....................6 1.1.1 Funktionstasten an der Frontplatte..............8 1.1.2 Bildschirmdarstellung .................. 10 1.1.2.1 Hardware-Einstellungen ................11 1.1.2.2 Diagrammkopf ..................... 11 1.1.2.3 Softkeys ...................... 12 1.1.3 Anschlüsse an der Frontplatte..............13 1.1.3.1 HF-Eingang ....................13 1.1.3.2 Mitlaufgeneratorausgang................ - Seite 15 R&S FSC Inhalt 2.2 Einstellen des R&S FSC ................26 2.2.1 Grundeinstellungen ..................26 2.2.2 Hardware-Einstellungen ................27 2.2.3 Audioeinstellungen ..................28 2.2.4 Regionale Einstellungen................29 2.3 Einrichten einer LAN-Verbindung............33 2.3.1 Verbindung über ein bestehendes LAN-Netzwerk ........37 2.3.2 Verbindung über USB ................. 38 3.1 Vorbereiten der Installation..............
-
Seite 16: Übersicht Der Benutzerdokumentation
R&S FSC Übersicht der Benutzerdokumentation Übersicht der Benutzerdokumentation Die Benutzerdokumentation für den R&S FSC besteht aus folgenden Teilen: Kompakthandbuch Das Kompakthandbuch enthält grundlegende Informationen zu den Funktionen des Geräts. Folgende Themen werden behandelt: E Übersicht über alle Elemente an Frontplatte und Rückwand E Grundlegende Informationen zur Einrichtung des R&S FSC E Informationen zur Bedienung des R&S FSC in einem Netzwerk E Anweisungen zur Durchführung von Messungen... - Seite 17 R&S FSC Übersicht der Benutzerdokumentation Release Notes In den Release Notes werden die Installation der Firmware, neue und geänderte Funktionen, behobene Probleme sowie die in letzter Minute vorgenommenen Änderungen in der Dokumentation beschrieben. Die jeweilige Firmware-Version ist auf der Titelseite der Release Notes angegeben. Die aktuellen Release Notes werden im Internet bereitgestellt.
-
Seite 18: In Diesem Dokument Verwendete Konventionen
R&S FSC In diesem Dokument verwendete Konventionen In diesem Dokument verwendete Konventionen Im R&S FSC Quick Start Guide werden die folgenden Konventionen verwendet: Typografische Konventionen Konvention Beschreibung “Elemente der grafischen Alle Namen von Elementen der grafischen Bedienoberfläche” Bedienoberfläche sowohl auf dem Bildschirm als auch an der Frontplatte und der Rückwand, wie beispielsweise Dialogfelder, Softkeys, Menüs, Optionen, Tasten usw., sind in Anführungszeichen... -
Seite 19: Frontansicht
R&S FSC Inbetriebnahme Frontansicht Inbetriebnahme Frontansicht Das Bild unten zeigt die Frontplattenansicht des R&S FSC. Eine Beschreibung der nummerierten Elemente finden Sie in Tabelle 1-1. In den nachfolgenden Abschnitten werden alle Elemente ausführlicher beschrieben. Quick Start Guide 1314.3493.61 - 01... - Seite 20 R&S FSC Inbetriebnahme Frontansicht Tabelle 1-1: Übersicht der Elemente an der Vorderseite Nummer Beschreibung Siehe Abschnitt Taste PRESET Funktionstasten an der Frontplatte (S. 8) Tasten mit allgemeinen Funktionen Funktionstasten an der Frontplatte (S. 8) Taste MODE Funktionstasten an der Frontplatte (S.
-
Seite 21: Funktionstasten An Der Frontplatte
R&S FSC Inbetriebnahme Frontansicht 1.1.1 Funktionstasten an der Frontplatte Taste Beschreibung Ein- und Ausschalten des R&S FSC. Allgemeine Funktionen Rücksetzen des Geräts in den Grundzustand. Funktionen zum Speichern/Laden von Geräteeinstellungen sowie zum Verwalten der gespeicherten Dateien. Funktionen für die Grundkonfiguration des Geräts, z. B.: Referenzfrequenz (extern/intern), Rauschquelle Datum, Uhrzeit, Anzeigekonfiguration LAN-Schnittstelle... - Seite 22 R&S FSC Inbetriebnahme Frontansicht Messfunktionen Komplexe Messungen, einschließlich: Messung einer einzelnen Mehrträger-Nachbarkanalleistung (Ch Power ACLR) Belegte Bandbreite (OBW) Messung der Leistung im Zeitbereich (Time Domain Power) AM-Modulationsgrad (AM Mod Depth) Skalare Zweitormessungen (Modelle mit Mitlaufgenerator) Auswahl und Positionierung der absoluten und relativen Messmarken (Marker und Deltamarker) und Steuerung von Markerfunktionen: Frequenzzähler (Sig Count) Fester Referenzpunkt für relative Messmarkierungen (Ref Fixed)
-
Seite 23: Bildschirmdarstellung
R&S FSC Inbetriebnahme Frontansicht 1.1.2 Bildschirmdarstellung In diesem Abschnitt wird die allgemeine Bildschirmdarstellung des R&S FSC gezeigt. Eine detaillierte Beschreibung der Bildschirmdarstellung der verschiedenen Betriebsarten und Messungen ist Bestandteil des Bedienhandbuchs. Betriebsart Beschriftung der horizontalen Achse Datum und Uhrzeit 10 Referenzposition Hardware-Einstellungen 11 Aktuell ausgewählter Menüpunkt Diagrammkopf einschließlich... -
Seite 24: Hardware-Einstellungen
R&S FSC Inbetriebnahme Frontansicht 1.1.2.1 Hardware-Einstellungen Angepasste Einstellungen Wenn Sie eine der Hardware-Einstellungen manuell ändern, zeigt der R&S FSC vor der entsprechenden Einstellung einen roten Punkt an. Um auf ungültige Einstellungen hinzuweisen, zeigt der R&S FSC einen roten Stern im Diagrammbereich an. Folgende Einstellungen werden aufgeführt: Einstellung Beschreibung... -
Seite 25: Softkeys
R&S FSC Inbetriebnahme Frontansicht 1.1.2.3 Softkeys Über die Softkeys können Sie Messungen einstellen und durchführen. Durch Drücken eines Hardkeys wird normalerweise ein Softkeymenü geöffnet. Die Anzahl der Softkeys im Menü und die Funktionen der Softkeys variieren abhängig vom Hardkey und von der Betriebsart. -
Seite 26: Anschlüsse An Der Frontplatte
R&S FSC Inbetriebnahme Frontansicht 1.1.3 Anschlüsse an der Frontplatte In diesem Abschnitt werden die Anschlüsse und Schnittstellen des R&S FSC an der Frontplatte beschrieben. Dabei sind die Namen optionaler Anschlüsse und Schnittstellen in Klammern angegeben. 1.1.3.1 HF-Eingang Der HF-Eingang wird über ein Kabel mit einem N-Stecker am Messobjekt verbunden. Stellen Sie sicher, dass der Eingang nicht übersteuert wird. -
Seite 27: Mitlaufgeneratorausgang
R&S FSC Inbetriebnahme Frontansicht 1.1.3.2 Mitlaufgeneratorausgang Die Ausgangsleistung des Mitlaufgenerators ist für die verschiedenen R&S FSC-Modelle wie folgt: R&S FSC3 (Modell 13): Frequenz: 100 kHz bis 3 GHz Mitlaufgeneratorausgangsleistung: 0 dBm nominal R&S FSC6 (Modell 16): Frequenz: 100 kHz bis 6 GHz Mitlaufgeneratorausgangsleistung: 0 dBm nominal Die Ausgangsleistung des Mitlaufgenerators kann in allen R&S FSC-Modellen mithilfe eines integrierten Stufenteilers in 1-dB-Schritten um maximal 40 dB verringert werden. -
Seite 28: Usb-Schnittstellen
R&S FSC Inbetriebnahme Frontansicht 1.1.3.4 USB-Schnittstellen Der R&S FSC besitzt zwei USB-Anschlüsse, einen an der Vorderseite und einen an der Rückseite (siehe Abbildungen oben). Die USB-Schnittstelle an der Vorderseite ist für den Anschluss externer Geräte wie ein Memory Stick oder ein Leistungsmesskopf. Beim Anschluss eines Leistungsmesskopfs erfolgt sowohl die Stromversorgung als auch die Datenübertragung über die Schnittstelle. -
Seite 29: Rückansicht
R&S FSC Inbetriebnahme Rückansicht Rückansicht Das Bild unten zeigt die Rückwandansicht des R&S FSC. Eine Beschreibung der nummerierten Elemente finden Sie in Tabelle 1-2. In den nachfolgenden Abschnitten werden alle Elemente ausführlicher beschrieben. Tabelle 1-2: Elemente an der Rückwand Nummer Beschreibung Netzanschluss Netzschalter... -
Seite 30: Netzanschluss Und Netzschalter
R&S FSC Inbetriebnahme Rückansicht 1.2.1 Netzanschluss und Netzschalter Der R&S FSC wird über einen Wechselspannungsanschluss mit Strom versorgt. Der Netzanschluss befindet sich an der Rückseite des R&S FSC. Der Netzschalter befindet sich direkt unter der Netzanschlussbuchse. 1.2.2 Gleichspannungsanschluss für externe Wechselstromversorgung Über den Gleichspannungsanschluss kann der R&S FSC auch von einem AC/DC- Wandler mit Strom versorgt werden. -
Seite 31: Zf-Ausgang
R&S FSC Inbetriebnahme Rückansicht T Mit der Taste ENTER bestätigen. Es wird ein Dropdown-Menü geöffnet. T Mit dem Drehrad oder den Cursortasten ( oder ) die gewünschte Funktion für die BNC-Buchse auswählen. T Mit der Taste ENTER bestätigen. Mögliche Beschädigung des R&S FSC Die BNC-Buchsen sind gegen eine falsche Nutzung von bis zu 28 V Eingangsspannung und 600 mA Eingangsstrom geschützt. -
Seite 32: Usb-Schnittstellen
R&S FSC Inbetriebnahme Rückansicht 1.2.5 USB-Schnittstellen Der R&S FSC besitzt zwei USB-Anschlüsse, einen an der Vorderseite und einen an der Rückseite (siehe Abbildungen oben). Der USB-Anschluss an der Rückseite ist für die Bedienung des R&S FSC per Fernsteuerung reserviert. Kapitel 5 des Bedienhandbuchs enthält eine detaillierte Beschreibung der Fernsteuerung des R&S FSC. - Seite 33 R&S FSC Inbetriebnahme Rückansicht Inbetriebnahme Dieses Kapitel beschreibt alle Verfahren zur Vorbereitung des Geräts auf den Gebrauch. Es beginnt bei der Inbetriebnahme, behandelt den Anschluss externer Geräte, die Konfiguration des Geräts und der LAN-Schnittstelle und endet mit Informationen über das Betriebssystem. Gefahr eines Stromschlags Das Gehäuse des Geräts nicht öffnen.
-
Seite 34: Inbetriebnahme
R&S FSC Inbetriebnahme Inbetriebnahme Inbetriebnahme Gefahr von Geräteschäden Stellen Sie vor dem Einschalten des Geräts sicher, dass folgende Bedingungen erfüllt sind: E Die Geräteabdeckungen sind angebracht und alle Befestigungselemente angezogen. E Die Lüfteröffnungen sind frei und der Lufteintritt/-austritt an der Perforation wird nicht behindert. -
Seite 35: R&S Fsc Auspacken
R&S FSC Inbetriebnahme Inbetriebnahme Auswirkung von elektromagnetischen Störungen auf Messergebnisse Elektromagnetische Störungen (EMI - Electromagnetic Interference) können die Messergebnisse beeinflussen. Zur Vermeidung solcher Auswirkungen müssen folgende Voraussetzungen erfüllt werden: E Geeignete, zweifach geschirmte Kabel verwenden. E Keine USB-Anschlusskabel von über 1 m Länge verwenden. Nur USB-Geräte verwenden, die innerhalb der zulässigen Grenzwerte für elektromagnetische Störungen liegen. -
Seite 36: Zubehör
R&S FSC Inbetriebnahme Inbetriebnahme 2.1.2 Zubehör Der R&S FSC wird mit folgendem Zubehör ausgeliefert: E Netzkabel E Kompakthandbuch E CD (Benutzerdokumentation des Spektrumanalysators R&S FSC) 2.1.3 R&S FSC aufstellen oder montieren Der R&S FSC ist für den Einsatz unter Laborbedingungen auf einem Tisch mit ebener Oberfläche vorgesehen. -
Seite 37: R&S Fsc An Gleichspannungsnetz Anschließen
R&S FSC Inbetriebnahme Inbetriebnahme 2.1.5 R&S FSC an Gleichspannungsnetz anschließen Alternativ kann der R&S FSC über den Gleichspannungsanschluss mit Strom versorgt werden. Verwendung des Gleichspannungsanschlusses Bei Verwendung des Gleichspannungseingangs zur Stromversorgung muss sichergestellt sein, dass es sich um ein zugelassenes Netzteil handelt (siehe Gleichspannungsanschluss für externe Wechselstromversorgung auf Seite 17). - Seite 38 R&S FSC Inbetriebnahme Inbetriebnahme Gefahr von Datenverlust Wird das laufende Gerät über den Schalter an der Geräterückseite oder durch Abziehen des Netzkabels ausgeschaltet, gehen die aktuellen Einstellungen des Geräts verloren. Auch Programmdaten können verloren gehen. Drücken Sie immer zuerst die Ein/Aus-Taste, um die Anwendung ordnungsgemäß zu beenden.
-
Seite 39: Einstellen Des R&S Fsc
R&S FSC Inbetriebnahme Einstellen des R&S FSC Einstellen des R&S FSC Dieser Abschnitt beschreibt die Einstellung des Geräts. 2.2.1 Grundeinstellungen Preset Mit der Taste PRESET wird die Grundeinstellung des R&S FSC hergestellt. Dies ermöglicht die Eingabe einer neuen Konfiguration auf der Basis definierter Messparameter, ohne dass unbeabsichtigt noch Parameter einer früheren Messung aktiv sind. -
Seite 40: Hardware-Einstellungen
R&S FSC Inbetriebnahme Einstellen des R&S FSC T Mit dem Drehrad oder den Cursortasten ( oder ) "Werkseinstellungen" ("Reset To Factory Settings") auswählen. T Mit der Taste ENTER bestätigen. Es wird eine Warnung angezeigt. Zum Starten der Rücksetzung den Softkey "Ja" ("Yes") drücken. Die Firmware führt ein Reboot des R&S FSC durch und setzt alle Einstellungen zurück. -
Seite 41: Audioeinstellungen
R&S FSC Inbetriebnahme Einstellen des R&S FSC 2.2.3 Audioeinstellungen Die Lautstärke von Tastenklick und Systemton kann im Dialogfeld "Geräteeinstellung" ("Instrument Setup") eingestellt werden. Lautstärke des Tastenklicks einstellen T Taste SETUP drücken. T Softkey "Geräteeinstellung" ("Instrument Setup") drücken. Der R&S FSC öffnet eine Liste mit allgemeinen Einstellungen. T Mit dem Drehrad oder den Cursortasten ( oder ) "Lautstärke Tastenklick"... -
Seite 42: Regionale Einstellungen
R&S FSC Inbetriebnahme Einstellen des R&S FSC T Gewünschten Lautstärkewert mit dem Drehrad oder den Cursortasten in 10%- Schritten einstellen oder den Wert über die numerischen Tasten direkt eingeben. T Mit der Taste ENTER bestätigen. Der Eingabebereich liegt zwischen 0% und 100%. 2.2.4 Regionale Einstellungen In den regionalen Einstellungen können eine andere Sprache, ein anderes... - Seite 43 R&S FSC Inbetriebnahme Einstellen des R&S FSC Datumsformat einstellen T Taste SETUP drücken. T Softkey "Geräteeinstellung" ("Instrument Setup") drücken. Der R&S FSC öffnet eine Liste mit allgemeinen Einstellungen. T Mit dem Drehrad oder den Cursortasten ( oder ) "Datumsformat" ("Date Format") unter der Überschrift "Region.
- Seite 44 R&S FSC Inbetriebnahme Einstellen des R&S FSC T Je nach Datumsformat den Tag (tt) oder Monat (mm) mit dem Drehrad, den Cursortasten oder durch eine numerische Eingabe ändern. T Mit der Taste ENTER bestätigen. Nach der Eingabe springt der Eingabe-Cursor in das zweite Feld im Datum (Tag oder Monat je nach Datumsformat).
- Seite 45 R&S FSC Inbetriebnahme Einstellen des R&S FSC Selbstabgleich Durch den Selbstabgleich werden die Geräteeinstellungen für den Netzwerkanalysator kalibriert und die im Gerät gespeicherte Kalibrierung des Herstellers überschrieben. Für den Selbstabgleich wird eine Durchverbindung mit dem geeigneten Kabel und einem 50-Ohm-Abschluss benötigt. T Taste SETUP drücken.
-
Seite 46: Einrichten Einer Lan-Verbindung
R&S FSC Inbetriebnahme Einrichten einer LAN-Verbindung Einrichten einer LAN-Verbindung Um Messergebnisse zu dokumentieren und Grenzwertlinien, Kanaltabellen usw. zu erstellen, steht die leistungsstarke Software R&S FSCView zur Verfügung. Die Software wird mit dem R&S FSC geliefert. Die Verbindung zum PC kann entweder über LAN oder USB hergestellt werden. - Seite 47 R&S FSC Inbetriebnahme Einrichten einer LAN-Verbindung IP-Adresse einstellen Damit die Verbindung hergestellt werden kann, müssen die IP-Adresse des PCs und die des R&S FSC mit Ausnahme der Ziffern hinter dem letzten Punkt identisch sein. Beispiel: IP-Adresse des PCs: 172.76.68.30 IP-Adresse des R&S FSC: 172.76.68.24 Abbildung 2-1: IP-Adresse des PCs T Mit dem Drehrad oder den Cursortasten ( oder...
- Seite 48 R&S FSC Inbetriebnahme Einrichten einer LAN-Verbindung Subnetzmaske einstellen Auch die Subnetzmasken des PCs und des R&S FSC müssen übereinstimmen, damit eine Verbindung hergestellt werden kann. Abbildung 2-3: Subnetzmaske des PCs T Mit dem Drehrad oder den Cursortasten ( oder ) den Menüpunkt "Subnetzmaske" ("Subnet Mask") aus der Liste unter der Überschrift "LAN-Port"...
- Seite 49 R&S FSC Inbetriebnahme Einrichten einer LAN-Verbindung T Den Namen für die neue Netzwerkverbindung im geöffneten Fenster eingeben, z. B. R&S FSC. T Die IP-Adresse des R&S FSC im Eingabefeld für die IP-Adresse eingeben, in diesem Fall 172.76.68.24, und mit OK bestätigen. Die Verbindung ist jetzt konfiguriert und wird im Fenster "Instrument Connect"...
-
Seite 50: Verbindung Über Ein Bestehendes Lan-Netzwerk
R&S FSC Inbetriebnahme Einrichten einer LAN-Verbindung 2.3.1 Verbindung über ein bestehendes LAN-Netzwerk Die IP-Adresse des R&S FSC kann automatisch vom DHCP-Server bezogen oder es kann manuell eine feste Adresse definiert werden. Bei einer manuellen Festlegung müssen dem R&S FSC eine feste IP-Adresse und eine Subnetzmaske zugewiesen werden, so wie im Kapitel über eine direkte LAN-Verbindung beschrieben. -
Seite 51: Verbindung Über Usb
R&S FSC Inbetriebnahme Einrichten einer LAN-Verbindung Beispiel: IP-Adresse: 172.17.75.1 Subnetzmaske: 255.255.255.0 Anschließend muss die Software R&S FSCView, wie im Abschnitt über die direkte LAN- Verbindung beschrieben, konfiguriert werden. Verwendung von IP-Adresse und Subnetzmaske Die IP-Adresse und Subnetzmaske, die vom DHCP-Server zugewiesen werden, müssen anschließend zum Erstellen einer neuen LAN-Verbindung verwendet werden. - Seite 52 R&S FSC Inbetriebnahme Einrichten einer LAN-Verbindung Benötigte USB-Treiber Auf dem PC muss die Software R&S FSCView installiert werden. Nur dann kann der Hardware-Assistent die benötigten Treiber für die USB Verbindung finden. Nach erfolgreicher Installation meldet der Assistent nach wenigen Sekunden, dass die Software für die neue Hardware installiert wurde.
-
Seite 53: Vorbereiten Der Installation
R&S FSC Firmware-Update Vorbereiten der Installation Firmware-Update Die Datei mit dem Firmware-Update für den R&S FSC ist eine einzige Datei mit dem Namen FSC_V1_xx.EXE, die von der Webseite von Rohde & Schwarz heruntergeladen wird. Vorbereiten der Installation Um das Update des R&S FSC nach dem Herunterladen der Installationsdatei FSC_V1_xx.EXE durchführen zu können, ist ein Memory Stick erforderlich. -
Seite 54: Durchführen Des Firmware-Updates Auf Dem R&S Fsc
R&S FSC Firmware-Update Durchführen des Firmware-Updates auf dem R&S FSC Verwendung eines Memory Sticks Stellen Sie sicher, dass nur eine Dateiversion auf dem Memory Stick vorhanden ist. Der Update-Mechanismus weist den Memory Stick zurück, wenn er im Stammverzeichnis zwei Versionen derselben Datei (z. B. bootloader_FSC_V1_01.bin und bootloader_FSC_V1_20.bin) erkennt, und bricht das Update zu einem späteren Zeitpunkt ab. - Seite 55 R&S FSC Firmware-Update Durchführen des Firmware-Updates auf dem R&S FSC Möglicher Datenverlust Schalten Sie das Gerät während des Updateprozesses nicht aus, um eine Beschädigung der Daten im internen Flash-Speicher zu vermeiden! Sobald das Firmware-Update abgeschlossen ist, zeigt der R&S FSC folgende Meldung am unteren Rand des Bildschirms an: Firmware updating is successfully completed.
-
Seite 56: Erste Schritte
R&S FSC Erste Schritte Steuern der HF-Dämpfungsglieds Erste Schritte In diesem Kapitel werden die Grundfunktionen des Spektrumanalysators R&S FSC anhand einiger einfacher Beispielmessungen erläutert. Eine ausführlichere Beschreibung der Bedienung und der Funktionen, z. B. das Auswählen von Menüs und Einstellen von Messparametern, finden Sie in Kapitel 4 des Handbuchs auf der CD- ROM. - Seite 57 R&S FSC Erste Schritte Steuern der HF-Dämpfungsglieds T Mit dem Drehrad oder den Cursortasten entweder "Autom. rauscharm" ("Auto Low Noise") oder "Autom. verzerrungsarm" ("Auto Low Distortion") auswählen. T Mit ENTER oder dem Softkey "HF-Dämpf. / Verst. / Imp." ("Rf Att/Amp/Imp") bestätigen.
-
Seite 58: Verwenden Eines Vorverstärkers (Option R&S Fsc-B22)
R&S FSC Erste Schritte Verwenden eines Vorverstärkers (Option R&S FSC-B22) Verwenden eines Vorverstärkers (Option R&S FSC-B22) Der R&S FSC-B22 ist ein Vorverstärker für erhöhte Empfindlichkeit. Abhängig von der Frequenz bietet der Verstärker eine Verstärkung von 15 dB bis 20 dB und erhöht die Empfindlichkeit um 10 dB bis 15 dB. - Seite 59 R&S FSC Erste Schritte Verwenden eines Vorverstärkers (Option R&S FSC-B22) Vorverstärker Vorverstärker Referenzpegel HF-Dämpfung HF-Dämpfung Rauscharm Verzerrungsar Rauscharm Verzerrungsar -30 dBm 0 dB 0 dB 0 dB 0 dB -29 bis -25 dBm 0 dB 0 dB 0 dB 5 dB -24 bis -20 dBm 0 dB 0 dB...
-
Seite 60: Messungen Von Sinussignalen
R&S FSC Erste Schritte Messungen von Sinussignalen Messungen von Sinussignalen Eine Hauptaufgabe von Spektrumanalysatoren ist die Messung des Pegels und der Frequenz von Sinussignalen. Die folgenden Beispiele zeigen die effektivste Möglichkeit zur Durchführung dieser Messungen mit dem R&S FSC. Als Signalquelle dient ein Signalgenerator, z. B. der Signalgenerator R&S SMC. Messeinstellungen T HF-Ausgang des Signalgenerators mit dem HF-Eingang des R&S FSC verbinden. - Seite 61 R&S FSC Erste Schritte Messungen von Sinussignalen Um das Generatorsignal bei 700 MHz detaillierter zu analysieren, kann die Frequenzdarstellbreite verkleinert werden. Stellen Sie die Mittenfrequenz des R&S FSC auf 700 MHz ein und verkleinern Sie die Darstellbreite auf 10 MHz. T Taste FREQ drücken.
-
Seite 62: Referenzpegel Einstellen
R&S FSC Erste Schritte Messungen von Sinussignalen 4.3.2 Referenzpegel einstellen Der Pegel, den der Spektrumanalysator am oberen Rand des Messdiagramms anzeigt, wird als Referenzpegel bezeichnet. Um den besten Dynamikbereich von einem Spektrumanalysator zu erhalten, sollte dessen gesamter Pegelbereich genutzt werden. Das bedeutet, dass der maximale Spektrumspegel am oberen Rand oder nahe am oberen Rand des Messdiagramms (= Referenzpegel) liegen sollte. -
Seite 63: Frequenzmessungen
R&S FSC Erste Schritte Messungen von Sinussignalen Marker stellen auch eine effektive Möglichkeit dar, das Messkurvenmaximum so zu verschieben, dass es mit dem oberen Rand des Messdiagramms zusammenfällt. Wenn der Marker auf das Messkurvenmaximum gesetzt wird (wie im Beispiel gezeigt), kann der Referenzpegel durch folgende Eingaben auf den Markerpegel eingestellt werden: T Taste MARKER->... -
Seite 64: Messungen Der Harmonischen Eines Sinussignals
R&S FSC Erste Schritte Messungen von Sinussignalen T Die Genauigkeit wird durch die interne Referenzfrequenz des R&S FSC bestimmt. Sie ist deutlich höher als die pixelorientierte Markerfrequenzvermessung. 4.3.4 Messungen der Harmonischen eines Sinussignals Da ein Spektrumanalysator unterschiedliche Signale im Frequenzbereich auflösen kann, eignet er sich ideal zum Messen von Harmonischenpegeln oder Harmonischenabständen. - Seite 65 R&S FSC Erste Schritte Messungen von Sinussignalen Um den Abstand der zweiten Harmonischen zu messen, müssen die Start- und Stoppfrequenz wie folgt eingestellt werden: T Taste FREQ drücken. Das Softkeymenü wird zur Eingabe der Frequenz geöffnet. T Softkey "Startfrequenz" ("Start Freq") drücken. T Über den Ziffernblock ‘50’...
-
Seite 66: Zweitormessungen Mit Dem Mitlaufgenerator
R&S FSC Erste Schritte Zweitormessungen mit dem Mitlaufgenerator Zweitormessungen mit dem Mitlaufgenerator Für Messungen der Verstärkung oder Dämpfung von Viertorgeräten stellt der R&S FSC (Modelle .13 und .16) einen Mitlaufgenerator bereit, der ein Sinussignal genau auf der Empfangsfrequenz des R&S FSC erzeugt. T Taste MODE drücken. -
Seite 67: Messung Des Betrags Der Übertragungsfunktion
R&S FSC Erste Schritte Zweitormessungen mit dem Mitlaufgenerator T "Weiter" ("Continue") drücken, um die Kalibrierung zu starten. Nach Abschluss der Kalibrierung zeigt der R&S FSC "S12 (norm)" in der Statuszeile 4.4.2 Messung des Betrags der Übertragungsfunktion Messobjekt zwischen dem HF-Eingang und dem Ausgang des Generators einfügen. Der R&S FSC zeigt den Betrag der Übertragungsfunktion an. - Seite 68 R&S FSC Erste Schritte Zweitormessungen mit dem Mitlaufgenerator Die Kalibrierung für die Übertragungsmessung geht nicht verloren, wenn die Start-, Stopp- oder Mittenfrequenz und die Darstellbreite anschließend innerhalb des kalibrierten Frequenzbereichs geändert werden. In diesem Fall interpoliert der R&S FSC die Korrekturdaten zwischen den Referenzpunkten der Kalibrierung. In diesem Fall zeigt der R&S FSC "(Interp)"...
-
Seite 69: Speichern Und Abrufen Von Einstellungen Und Testergebnissen
R&S FSC Erste Schritte Speichern und Abrufen von Einstellungen und Testergebnissen Speichern und Abrufen von Einstellungen und Testergebnissen Der R&S FSC kann Messergebnisse und Einstellungen im internen Speicher oder auf einem Memory Stick speichern. Ergebnisse und Einstellungen werden immer zusammen gespeichert, sodass sie nach dem Abrufen im Kontext interpretiert werden können. -
Seite 70: Messergebnisse Abrufen
R&S FSC Erste Schritte Speichern und Abrufen von Einstellungen und Testergebnissen Folgende Aktionen sind möglich: Überschreiben eines vorhandenen Datensatzes, der mithilfe der Cursortasten aus den verfügbaren Datensätzen ausgewählt wird Ändern des Namens eines vorhandenen Datensatzes mithilfe der Cursortasten und der numerischen Tasten Erstellen eines neuen Datensatzes durch Eingabe eines neuen Namens über die numerischen Tasten T Gewünschtes Speichermedium auswählen. - Seite 71 R&S FSC Index Index Alphanumerische Tasten........10 Netzschalter ............. 18 Anschlüsse Regionale Einstellungen ........30 Audioausgang ..........15 Rückansicht ............. 17 Externer Trigger ..........18 Selbstabgleich..........33 Externes Referenzsignal ......18 Skalare Messungen ......... 54 Frontplatte ...........14 Softkeys ............13 Gleichspannungsanschluss ....18, 25 Softkeyzustände ..........13 HF-Eingang ..........14 Sprache............
