Technische Daten
Richtlinie 2014/34/EU
Internationale Zulassungen
IECEx-Zulassung
Zugelassen für
Allgemeine Informationen
Ergänzende Informationen
Konfiguration
schleifengespeist mit Steuerung des Kontaktes
schleifengespeist mit Steuerung des Logiksignals
busgespeist mit Steuerung des Kontaktes
busgespeist mit Steuerung des Logiksignals
Konfigurieren Sie das Gerät wie folgt:
• Schieben Sie die roten Quick-Lok-Riegel an jeder Seite des Gerätes in die obere Position.
• Entfernen Sie das Gerät vom Termination Board.
• Stellen Sie die DIP-Schalter entsprechend der Abbildung ein.
Die Pins für dieses Gerät wurden gekürzt, um es entsprechend seiner Sicherheitsparameter zu polarisieren.
Diese Einstellung nicht verändern! Weitere Informationen finden Sie in der Systembeschreibung.
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0002
www.pepperl-fuchs.com
pa-info@us.pepperl-fuchs.com
EN 60079-0:2012+A11:2013 , EN 60079-11:2012 , EN 60079-15:2010
IECEx TUN 04.0012
[Ex ia] IIC
Beachten Sie, soweit zutreffend, die Zertifikate, Konformitätserklärungen, Betriebsanleitungen und
Handbücher. Diese Informationen finden Sie unter www.pepperl-fuchs.com.

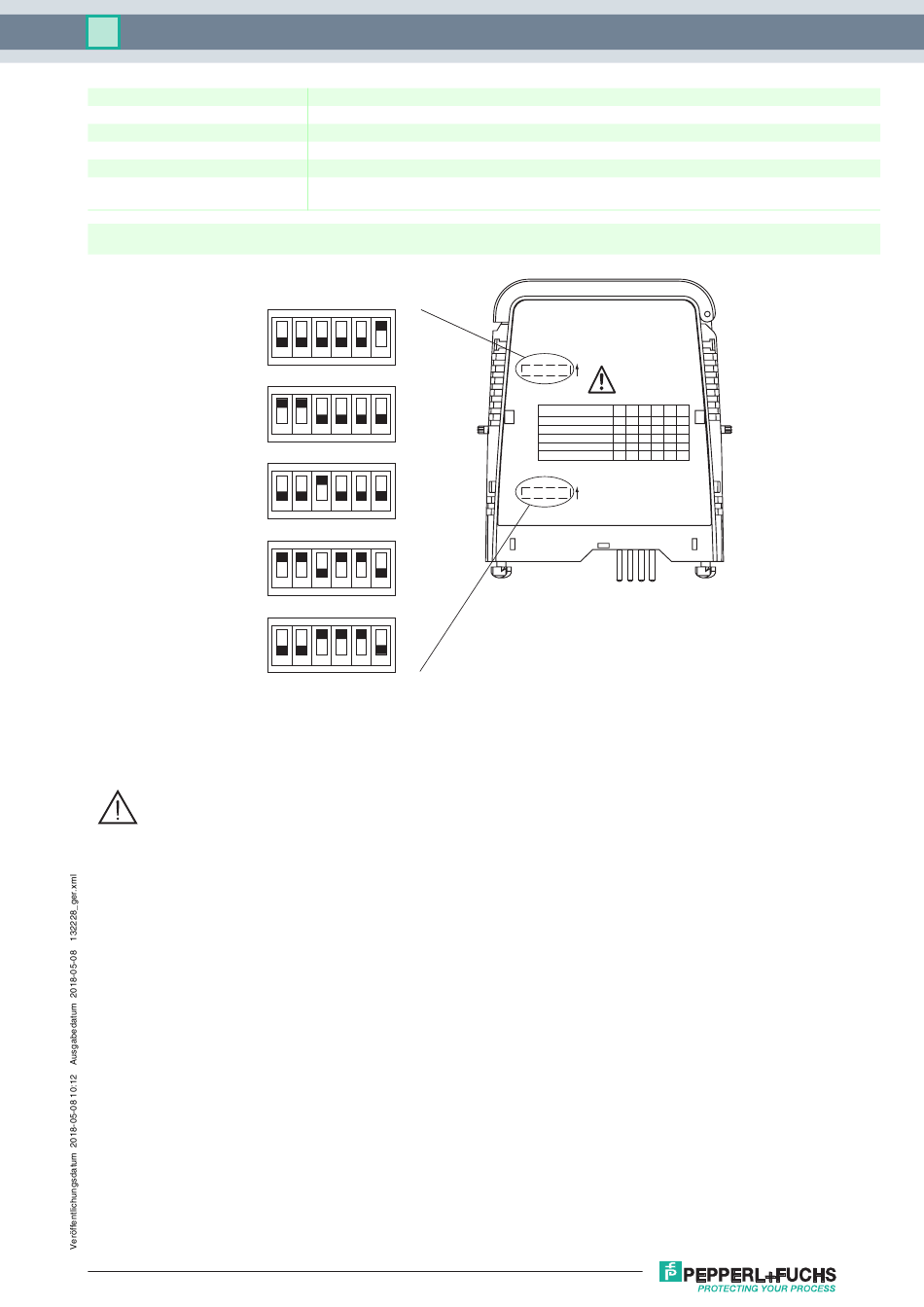

Schalterpositionen
ON
1
2
3
4
5
6
schleifengespeist
ON
1
2
3
4
5
6
ON
1
2
3
4
5
6
ON
1
2
3
4
5
6
ON
1
2
3
4
5
6
Deutschland: +49 621 776 2222
pa-info@de.pepperl-fuchs.com
CH 1
1 2 3 4 5 6
ON
CAUTION
Refer to the instruction
manual to install and
operate the unit
INPUT OPERATION
1
2
3
4
5
6
Loop power
OFF OFF
OFF OFF OFF ON
Loop power with contact control
ON ON
OFF OFF OFF OFF
Loop power with logic level control
OFF OFF
ON OFF OFF OFF
Bus power with contact control
ON ON
OFF ON ON OFF
Bus power with logic level control
OFF OFF
ON ON ON OFF
CH 2
1 2 3 4 5 6
ON
Singapur: +65 6779 9091
pa-info@sg.pepperl-fuchs.com
HiD2862
