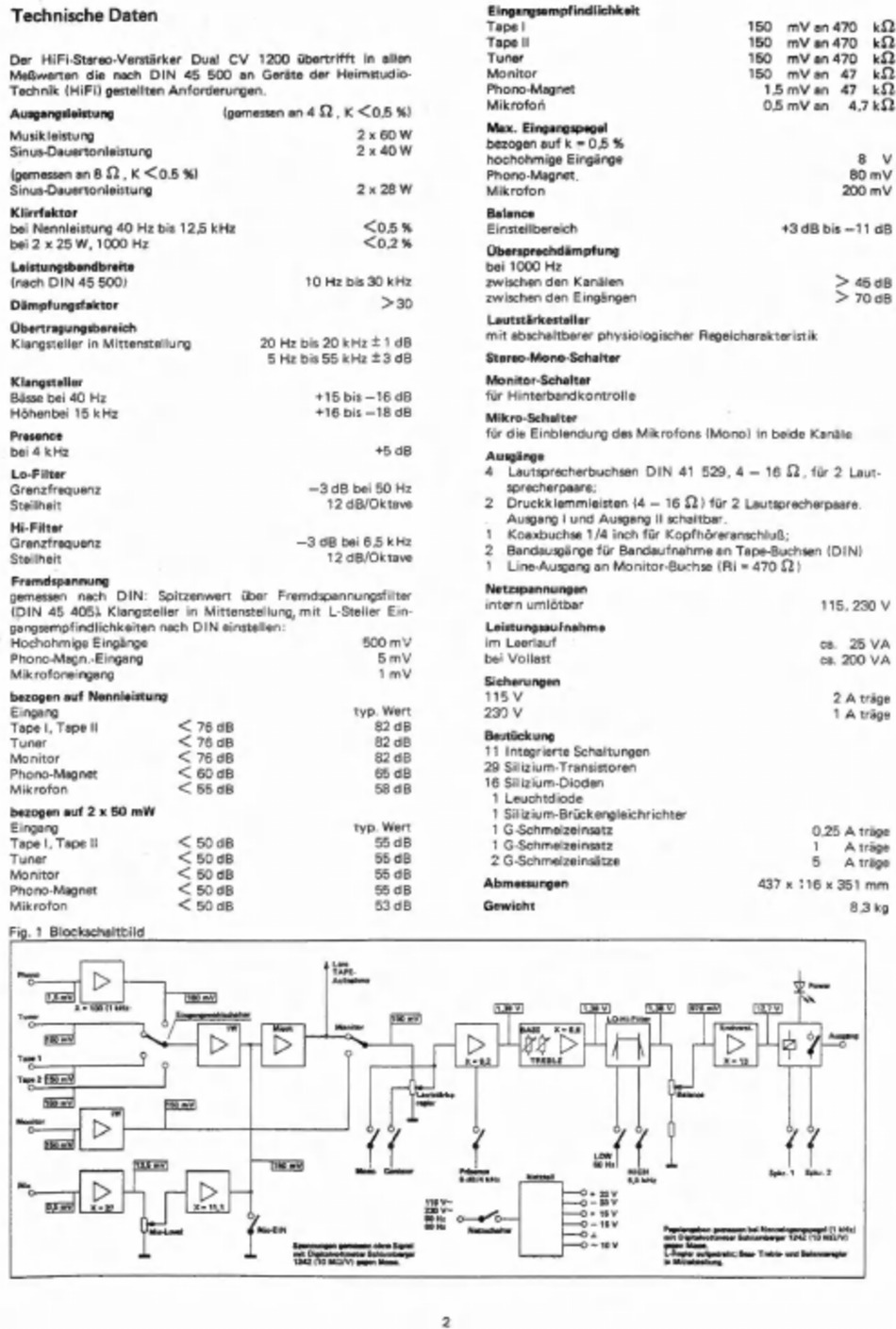

Technische Daten
Der
HiFi-Stereo-Verstärker
Dual
CV
1200
übertrifft
in allen
Meßwerten
die
nach
DIN
45 500
an
Geräte der Heimstudio-
Technik (HiFi) gestellten Anforderungen.
Ausgangsleistung
(gemessen ап 4
О, К < 0,5 %)
Musikleistung
2x60W
Sinus-Dauertonleistung
2x40W
(gemessen an 8 Q , K <0.5 %)
Sinus-Dauertonleistung
2x28 W
Klirrfaktor
bei Nennleistung 40 Hz bis 12,5 kHz
<05%
bei 2 х 25 М, 1000 Hz
<02%
Leistungsbandbreite
(nach DIN 45 500)
10 Hz bis
30 kHz
Dämpfungsfaktor
>30
Übertragungsbereich
20 Hz bis 20 kHz + 1 dB
5 Hz bis55 kHz +3 dB
Klangsteller in Mittenstellung
Klangsteller
Bässe bei 40 Hz
+15 bis —16 dB
Höhenbei
15 kHz
+16 bis —18 dB
Presence
bei 4 kHz
+5 dB
Lo-Filter
Grenzfrequenz
—3 dB bei 50 Hz
Steilheit
12 dB/Oktave
Hi-Filter
Grenzfrequenz
—3 dB bei 6,5 kHz
Steilheit
12 dB/Oktave
Fremdspannung
gemessen
nach
DIN:
Spitzenwert
über
Fremdspannungsfilter
{DIN
45 405). Klangsteller
in Mittenstellung,
mit L-Steller
Ein-
gangsempfindlichkeiten nach DIN einstellen:
Hochohmige Eingänge
500 mV
Phono-Magn.-Eingang
5mV
Mikrofoneingang
1mV
bezogen auf Nennleistung
Eingang
typ. Wert
Tape |, Tape II
< 76 ав
82 ав
Типег
< 76 вв
82 dB
Monitor
< 76dB
82 dB
Phono-Magnet
< 60dB
65 dB
Mikrofon
< 55 ав
58 ав
bezogen auf 2 х 50 mW
Eingang
typ. Wert
Таре
|, Tape !!
<50d8B
55 dB
Tuner
<50dB
55 dB
Monitor
< 50dB
55 dB
Phono-Magnet
<50dB
55 dB
Mikrofon
<50dB
53 dB
Fig. 1 Blockschalttild
=
r
x= 100 (ткн:
Eingangsempfindlichkeit
Tape |
150
mVan470
kQ
Tape Il
150
mVan470
КО
Tuner
150
mVan470
КО
Monitor
150
mVan
47
КО
Phono-Magnet
15mVan
47
kQ
Mikrofon
05mVan
47к®
Max. Eingangspegel
bezogen auf k = 0,5 %
hochohmige Eingänge
8
v
Phono-Magnet.
80 mV
Mikrofon
200 mV
Balance
Einstellbereich
+3 ав bis —11 dB
Übersprechdämpfung
bei 1000 Hz
zwischen den Kanälen
> 45 ав
zwischen den Eingängen
> 7048
Lautstärkesteller
mit abschaltbarer physiologischer Regelcharakteristik
Stereo-Mono-Schalter
Monitor-Schalter
für Hinterbandkontrolle
Mikro-Schalter
für die Einblendung des Mikrofons (Mono)
in beide Kanäle
Ausgänge
4
Lautsprecherbuchsen
DIN
41
529, 4 —
16 Q, für 2 Laut-
sprecherpaare;
2
Druckklemmleisten
(4 — 16 2) für 2 Lautsprecherpaare.
‚Ausgang | und Ausgang Il schaltbar.
1
Koaxbuchse 1/4 inch für Kopfhöreranschluß;
2
Bandausgänge für Bandaufnahme an Tape-Buchsen
(DIN)
1
Line-Ausgang an Monitor-Buchse
(Ri = 470.2)
Netzspannungen
intern umlötbar
115, 230 У
Leistungsaufnahme
im Leerlauf
ca.
25 VA
bei Vollast
ca. 200 VA
Sicherungen
115V
2 A träge
230 V
1 A träge
Bestückung
11 Integrierte Schaltungen
29 Silizium-Transistoren
16 Silizium-Dioden
1 Leuchtdiode
1 Silizium-Brückengleichrichter
1 G-Schmelzeinsatz
0,25 A träge
1 G-Schmelzeinsatz
1
Aträge
2 G-Schmelzeinsätze
5
Aträge
Abmessungen
437 x 116 x 351 mm
Gewicht
83kg
Spkr.1
Spkr.2
Pagelangaben gemessen bei Nenneingangspepei
(1 kHz)
mit Digitaivonmeter Schiumbarger 1242 (10 МАЛ
gogan Masse.
L-Reger sufpedreht; Bass- Trabie- und Balanceregier
т мМтөнгөйөг
