Pulsar GREEN POWER HPSB 5512C Bedienungsanleitung
Der puffer- und spannungsnetzteil
Verwandte Anleitungen für Pulsar GREEN POWER HPSB 5512C
Inhaltszusammenfassung für Pulsar GREEN POWER HPSB 5512C

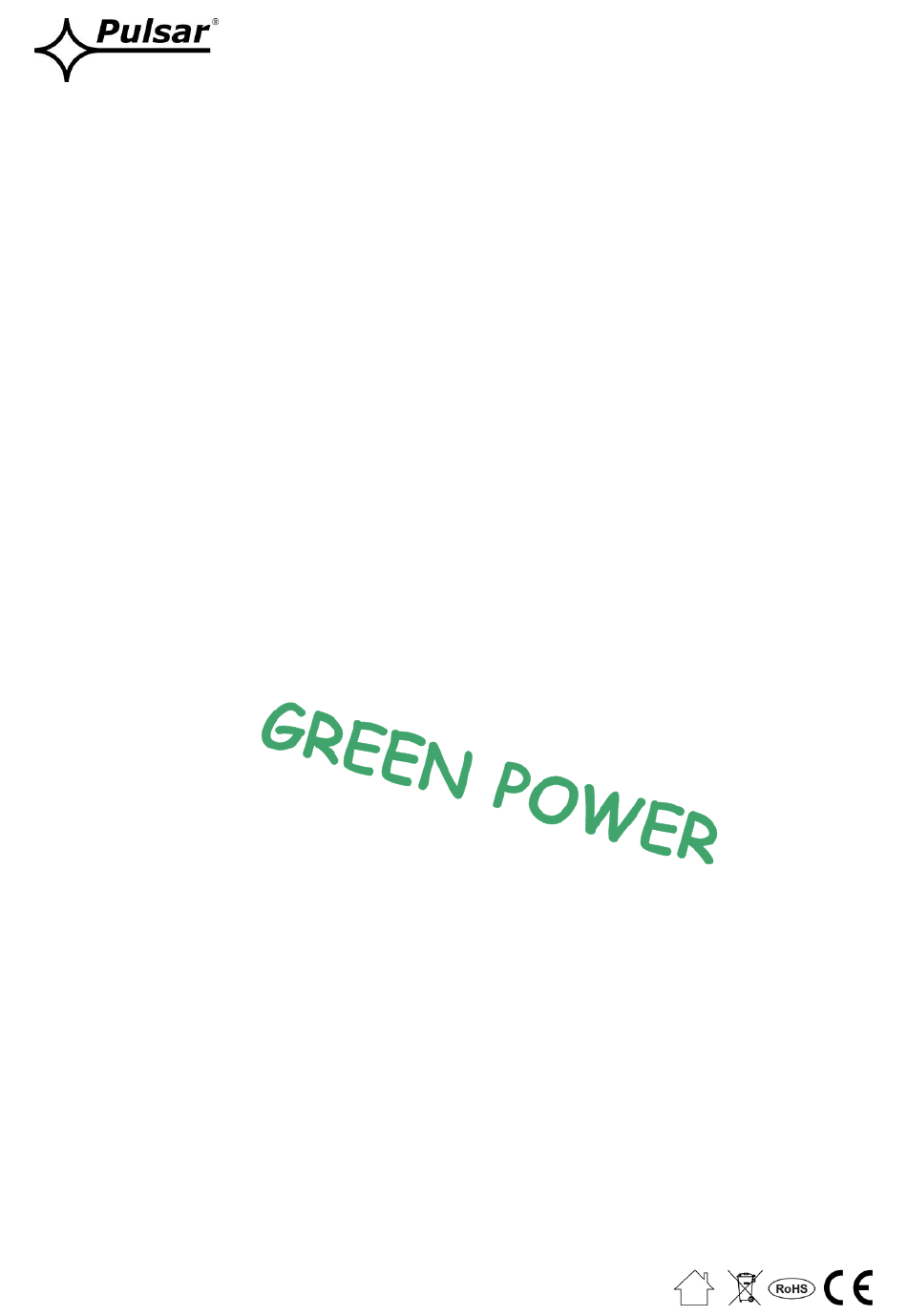

- Seite 1 HPSB 5512C v.1.0 HPSB 13,8V/5A/17Ah Der Puffer- und Spannungsnetzteil. DE** Ausgabe: 2 vom 24.10.2016 Ersetzt die Ausgabe: 1 vom 01.07.2014...
-
Seite 2: Inhaltsverzeichnis
I=5A Die maximale Akkuladestrom ist 0,5A Summarischer Empfängerstrom + Batterie beträgt max. 5,5A OPTIONALE NETZTEILKONFIGURATIONEN: (Visualisierung unter www.pulsar.pl abrufbar) BATTERIE 17Ah: Gepuffertes Netzteil HPSB 13,8V/5x1A/17Ah. - HPSB5512C + LB8 5x1A (AWZ580 bzw. AWZ579) + 17Ah 2. Gepuffertes Netzteil HPSB 13,8V/12V/5A/17Ah. - Seite 3 GREEN POWER www.pulsar.pl HPSB5512C BATTERIE 7Ah: 1. Gepuffertes Netzteil HPSB 13,8V/8x0,5A/7Ah. - HPSB5512C + LB8 8x0,5A (AWZ580 bzw. AWZ578) + 7Ah 2. Gepuffertes Netzteil HPSB 13,8V/12V/5x1A/7Ah. - HPSB5512C + RN500 (13,8V/12V) + LB8 5x1A (AWZ580 bzw. AWZ579) + 7Ah 3. Gepuffertes Netzteil HPSB 13,8V/2x5V÷7,4V/2x2A/7Ah.
-
Seite 4: Technische Parameter
GREEN POWER www.pulsar.pl HPSB5512C Bild 2. Netzteil-Ansicht. 1.4. Technische Parameter: - elektrische Parameter (Tab.3) - mechanische Parameter (Tab.4) - Anwendungssicherheit (Tab.5) - Betriebsparameter (Tab. 6) Elektrische Parameter (Tab. 3). Netzgerätstyp: A (EPS - External Power Source) 176÷264V AC Speisespannung Stromentnahme 0,78A@230V AC max. - Seite 5 GREEN POWER www.pulsar.pl HPSB5512C Optische Anzeige: Vordere Steuerung des Netzteils - rot, Normalzustand: leuchtet konstant, - AC Diode die den AC-Speisungsstand anzeigt Störung: leuchtet nicht - grün, Normalzustand: leuchtet konstant, - AUX Diode die den DC-Speisungsstand am Störung: leuchtet nicht Netzteilausgang anzeigt Mechanische Parameter (Tab.
-
Seite 6: Montage
GREEN POWER www.pulsar.pl HPSB5512C 2. Montage 2.1 Anforderungen Das gepufferte Netzteil muss von einem Fachinstallateur montiert werden, der über entsprechende (für das gegebene Land erforderliche und unerlässliche) Genehmigungen und Berechtigungen zum Anschluss von (Eingriff in) Installationen 230V/AC und Niederspannungsinstallationen verfügt. Die Anlage ist in geschlossenen Räumen, gemäß... -
Seite 7: Bedienung Und Betrieb
GREEN POWER www.pulsar.pl HPSB5512C 4. Bedienung und Betrieb. 4.1 Überlastung oder Kurzschluss am Netzteilausgang (Wirkung von SCP). Im Fall der Überlastung des Netzteils erfolgt eine automatische Abschaltung der Ausgangsspannung, die durch das Ausschalten der LED-Diode signalisiert wird. Die Wiederherstellung der Spannung erfolgt automatisch, nachdem sich die Störung (Überlastung) einstellt. - Seite 8 BEMERKUNG! Das Netzteil arbeitet mit einer Blei-Säure-Batterie (SLA) zusammen. Nach der Betriebsdauer darf es nicht mit gewöhnlichem Müll weggeworfen werden, sondern ist gemäß den geltenden Vorschriften zu entsorgen. Pulsar Siedlec 150, 32-744 Łapczyca, Poland Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50 e-mail: biuro@pulsar.pl, sales@pulsar.pl http:// www.pulsar.pl, www.zasilacze.pl...
