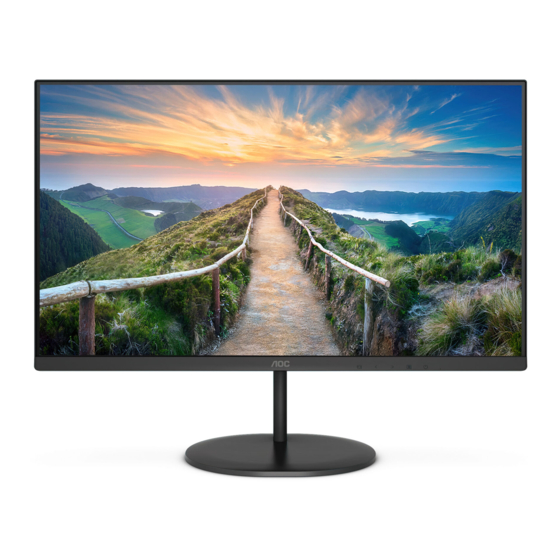

- Seite 1 LCD-Monitor – Bedienungsanleitung Q24V4EA/Q27V4EA/ U27V4EA www.aoc.com ©2020 AOC. All Rights Reserved.
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Wall Mounting................................10 Adaptive-Sync-Function ............................11 Anpassung.................................. -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Nutzen Sie den Computer zur Gewährleistung eines zufriedenstellenden Betriebs nur mit UL-gelisteten Computern, die über angemessen konfigurierte Anschlüsse (100 bis 240 V Wechselspannung, min. 5 A) verfügen. Die Steckdose muss sich in der Nähe des Gerätes befinden und leicht zugänglich sein. Производители:TPV ELECTRONICS(FUJIAN) CO. LT D модел: ADPC1938EX(Q24V4EA/Q27V4EA) модел: ADPC1945EX(U27V4EA) -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen. Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst weiches Tuch, damit es nicht zu Kratzern auf dem Bildschirm kommt. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Einrichtung Lieferumfang Monitor CD Manual Warranty card Stand Base Power Cable Adapter HDMI Cable DP Cable Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen:... -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: HINWEIS: Achten Sie darauf, bei der Winkelverstellung möglichst nicht den LCD-Bildschirm zu berühren. -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: U27V4EA Q24V4EA/Q27V4EA 1. Stromversorgung 2. HDMI 3. DP 4. Kopfhörerausgang PC-Verbindung 1. Schließen Sie das Netzkabel sicher an der Rückseite des Monitors an. 2. Schalten Sie den Computer aus, trennen Sie das Netzkabel. -
Seite 12: Wall Mounting
4. Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. 0° 90°... -
Seite 13: Adaptive-Sync-Function
Adaptive-Sync-Function 1. Die Adaptive-Sync-Funktion funktioniert mit DP/HDMI 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com • Radeon™ RX Vega Serie • Radeon™ RX 500 Serie • Radeon™ RX 400 Serie • Radeon™... -
Seite 14: Anpassung
Anpassung Schnelltasten Quelle / Verlassen Clear Vision / < Lautstärke / > Menü / Enter Ein/Aus Schalter Drücken Sie die Ein- / Aus-Taste, um den Monitor ein- und auszuschalten. Menü / Auswählen Aktivieren Sie das OSD-Menü oder die Bestätigung der Funktionseinstellung. Lautstärke / Erhöhung Wenn das OSD-Menü... - Seite 15 Clear Vision 1. Wenn kein Bildschirmmenü angezeigt wird, aktivieren Sie mit der „<“-Taste Clear Vision. 2. Wählen Sie mit „<“ oder „>“ zwischen Weak (Schwach), Medium (Mittel), Strong (Stark) und Off (Aus). Die Standardeinstellung ist immer „Off“ (Aus). 3. Halten Sie die „<“-Taste zum Aktivieren der Clear Vision-Demo 5 Sekunden gedrückt und die Meldung „Clear Vision- Demo: on“...
-
Seite 16: Bildschirmmenüeinstellungen
Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Mit der < / > navigieren Sie durch die Funktionen. Sobald die gewünschte Funktion hervorgehoben ist, drücken Sie zum Aktivieren die Menütaste. -
Seite 17: Luminance (Leuchtkraft)
Eco (Öko) mode Movie (Film) Filmmodus Sports (Sport) Sportmodus Reading Lesemodus (Lese) Uniformity Uniformity Mode (U27V4EA) Gamma1 Anpassung auf Gamma 1 Gamma Gamma2 Anpassung auf Gamma 2 Gamma3 Anpassung auf Gamma 3 Off (Aus) Deaktiviert das dynamische Kontrastverhältnis On (Ein) Aktiviert das dynamische Kontrastverhältnis... -
Seite 18: Color Setup (Farbeinstellungen)
Color Setup (Farbeinstellungen) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Color Temp. Warm DCB Mode Green DCB Demo Blue Warme Farbtemperatur vom EEPROM Warm abrufen Normale Farbtemperatur vom EEPROM Normal abrufen Cool (Kühl) Kühle Farbtemperatur vom EEPROM abrufen Color Temp. -
Seite 19: Picture Boost (Bildverstärkung)
Picture Boost (Bildverstärkung) OSD Setup Extra Exit Luminance Picture Boost Game Setting Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame Ein oder Aus Hellen Rahmen de-/aktivieren (Heller Rahmen) Frame Size 14-100 Rahmengröße anpassen (Rahmengröße) Brightness 0-100 Rahmenhelligkeit anpassen... -
Seite 20: Osd Setup (Osd-Einstellung)
5-120 Zeitüberschreitung des Bildschirmmenüs anpassen (OSD-Auszeit) DP Capability Bitte beachten Sie, dass nur DP 1.2 die Adaptive-Sync- (DP-Fähigkeit) 1.1/1.2 Funktion unterstützt (U27V4EA) H. Position 0-100 Horizontale Position des Bildschirmmenüs anpassen (H-Position) V. Position 0-100 Vertikale Position des Bildschirmmenüs anpassen (V-Position) -
Seite 21: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Extra Exit Color Setup Game Setting Luminance Picture Boost OSD Setup Game Mode Game Color Adaptive-Sync Shadow Control LowBlue Mode Frame Counter Overdrive Dial Point Zum Spielen von Ego-Shooter (FPS). Verstärkt FPS (Ego-Shooter) Details in dunklen Szenen. RTS (Echtzeit- Beim Spielen von Echtzeit-Strategiespiele (RTS). -
Seite 22: Extra
Input Select Eingangssignalquelle wählen (Eingangswahl) Off timer 0 – 24 Stunden Abschaltzeit wählen (Ausschalt-Timer) Breitbild Image Ratio 1:1 (U27V4EA) Seitenverhältnis der Bildanzeige wählen (Seitenverhältnis) movie1 (U27V4EA) movie1 (U27V4EA) DDC/CI Ja oder Nein DDC/CI-Unterstützung ein-/ausschalten. Menü auf Standard rücksetzen Ja oder Nein Reset ®... -
Seite 23: Exit (Beenden)
Exit (Beenden) Exit Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Bildschirmmenü verlassen (Beenden) LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 24: Problemlösung
Führen Sie die automatische Anpassung durch. Bitte beachten Sie die Richtlinien- und Serviceinformationen in der CD- Anleitung oder unter www.aoc.com (zur Suche nach dem von Ihnen Richtlinien und Service erworbenen Modell in Ihrem Land und zur Suche nach Richtlinien- und... -
Seite 25: Technische Daten
Technische Daten Allgemeine Angaben Modellname Q24V4EA Antriebssystem TFT-Farb-LCD Bildschirm Sichtbare Bildgröße 60.5 cm (Diagonale) Pixelabstand 0.2058mm (H) × 0.2058mm (V) Anzeigefarben 16,7 Mio. Farben Horizontale Abtastfrequenz 30-114kHz Horizontale Abtastbreite 526.85mm (Maximum) Vertikale Abtastfrequenz 48-75Hz Vertikale Abtastbreite (Maximum) 296.35mm Optimale Auflösung 2560x1440@60Hz Sonstiges Max resolution... - Seite 26 Modellname Q27V4EA Antriebssystem TFT-Farb-LCD Bildschirm Sichtbare Bildgröße 68.5 cm (Diagonale) Pixelabstand 0.2331mm (H) × 0.2331mm (V) Anzeigefarben 16,7 Mio. Farben Horizontale Abtastfrequenz 30-114kHz Horizontale Abtastbreite 596.736mm (Maximum) Vertikale Abtastfrequenz 48-75Hz Vertikale Abtastbreite (Maximum) 335.664mm Optimale Auflösung 2560x1440@60Hz Sonstiges Max resolution 2560x1440@75Hz Plug &...
- Seite 27 Modellname U27V4EA Antriebssystem TFT-Farb-LCD Bildschirm Sichtbare Bildgröße 68.5 cm (Diagonale) Pixelabstand 0.1554mm (H) × 0.1554mm (V) Anzeigefarben 1.07B Mio. Farben Horizontale Abtastfrequenz 30-140kHz Horizontale Abtastbreite 596.736mm (Maximum) Vertikale Abtastfrequenz 23-75Hz Vertikale Abtastbreite (Maximum) 335.664mm Optimale Auflösung 3840x2160@60Hz Sonstiges Max resolution 3840x2160@60Hz Plug &...
- Seite 28 Q24V4EA Q27V4EA U27V4EA...
-
Seite 29: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Q24V4EA/Q27V4EA Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@67Hz 66.667 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 DOS MODE 720x400@70Hz 31.469 70.087 DOS MODE 720x480@60Hz 29.855 59.710 720x576@50Hz 31.25 SVGA 800x600@56Hz 35.156 56.25 SVGA 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz... -
Seite 30: Auflösung
U27V4EA Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@67Hz 66.667 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 DOS MODE 720x400@70Hz 31.469 70.087 DOS MODE 720x480@60Hz 29.855 59.710 720x576@50Hz 31.25 SVGA 800x600@56Hz 35.156 56.25 SVGA 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077... -
Seite 31: Pinbelegung
Pinbelegung 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel... -
Seite 32: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
