Imit orion Kurzanleitung

DAY/WEEK
DAY / WEEK

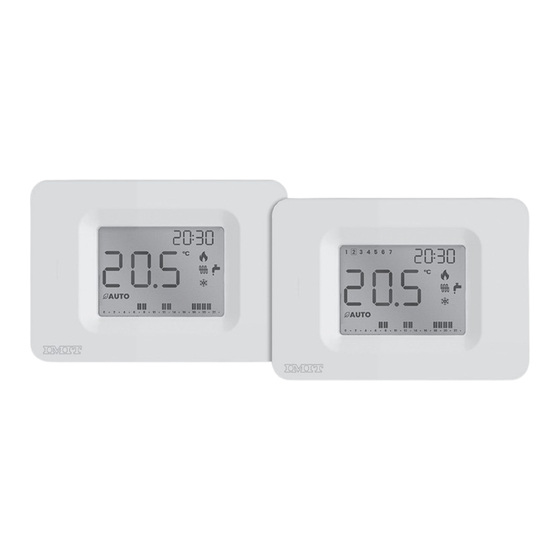

Wandmontierter Chronothermostat
Täglich/Wöchentlich
IMIT CONTROL SYSTEM s.r.l.
Via Varallo Pombia,19 - Castelletto Sopra Ticino (NO)
Tel (+39)0331941600 - Fax (+39)0331973100
www.imit.it - info@controlsys.it
PRODUKTBESCHREIBUNG UND TECHNISCHE ANGABEN
Dieses Produkt wird gemäß EN 60730-2-9, EN60730-2-7, in Übereinstimmung mit den geltenden EG-
Richtlinien hergestellt und wird vollständig in Italien produziert.
TECHNISCHE DATEN
Versorgung: Alkali-Batterien 2x1,5V LR6 (Typ AAA)
Batterielaufzeit > 1 Jahr
Klasse ErP = IV (-2%) im ON/OFF-Modus mit TPI
Klasse ErP = I (-1%) im herkömmlichen ON/OFF-Modus
Maximale Kontaktleistung: 5A(1A) 250VAC
Programmierung: Täglich/Wöchentlich (je nach Modell)
Betriebsart: Manuell / Automatisch / Frostschutz
Programmierung Mindestzeitfenster: 0,5 h
Programmierung auf zwei Temperaturstufen
Einstellungsfeld der Temperatur: 5,0÷35,0°C
Anzeigefeld der Temperatur 0,0÷50,0°C
Temperaturdifferential: einstellbar von 0,1 bis 2,0 K (Standard 0,2 K)
Maximale Umgebungstemperatur: 50°C
Temperaturfühler: NTC 100KΩ@25°C
Schutzgrad: IP20
Isolierungsklasse: Typ II (doppelte Isolierung)
Art des Verfahrens: 1B
Verschmutzungsgrad: 2
Software: Klasse A
Hitze- und Feuerbeständigkeit: Kategorie D
Lagertemperatur: -25 ÷ 60 °C
Art der Anlage: Heizung/Klimatisierung
Montage: an der Wand
ACHTUNG!
Die Installation des Chronothermostats muss von einem qualifizierten Techniker
durchgeführt werden. Es wird empfohlen, die Installation unter strikter Einhaltung der
Sicherheitsvorschriften und der geltenden gesetzlichen Bestimmungen durchzuführen.
Bevor eine Verbindung hergestellt wird, ist sicherzustellen, dass der Hauptschalter
deaktiviert worden ist. Der Hersteller haftet nicht für die unsachgemäße Verwendung des
Produkts.

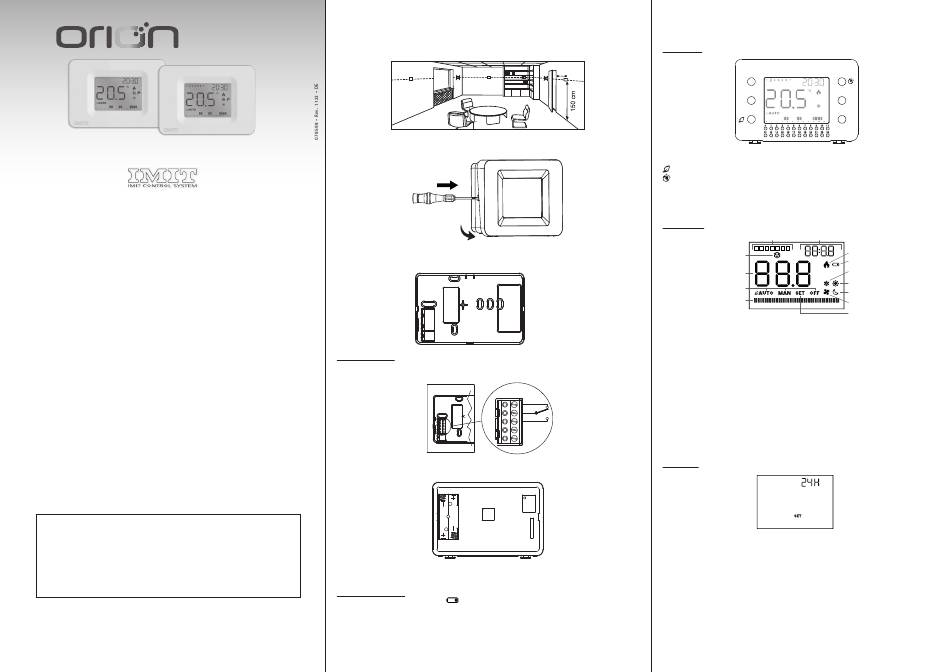

INSTALLATION
Das Gerät weit entfernt von Wärmequellen und Zugluft, etwa 1,5 m über dem Boden installieren.
Öffnen Sie das Gerät, indem Sie auf die Kerbe auf der LINKEN Seite der Basis drücken (1), die Frontplatte LEICHT nach
RECHTS drehen (2) und sie ANHEBEN, um sie zu lösen.
1
2
Entfernen Sie die innere Abdeckung der Anschlüsse, indem Sie die Befestigungsschraube herausdrehen und die
Abdeckung nach links drehen. Befestigen Sie di Basis an der Wand, entweder mit einem horizontalen (A-B, A-D, A-A)
oder vertikalen (C-C) Abstand.
C
A B D A
C
Elektrische Anschlüsse
Führen Sie die Kabel durch die Öffnung im Boden und schließen Sie sie gemäß dem Plan auf dem Etikett im Inneren
des Geräts an die Klemmenleiste an, dann schrauben Sie die innere Abdeckung wieder an.
Legen Sie die Batterien in den dafür vorgesehenen Sitz innerhalb der Vorderseite ein und beachten Sie dabei die
korrekte Polarität, wie in der Abbildung dargestellt.
Um das Gerät zu schließen, STECKEN SIE DIE BEIDEN TEILE ZUSAMMEN UND DRÜCKEN SIE DEN VORDEREN
VERSCHLUSS, BIS DIE BEIDEN SEITLICHEN HAKEN SCHLIESSEN.
Austauschen der Batterien
Wenn das Symbol für schwache Batterien blinkt, müssen die Batterien ausgetauscht werden.
WENN DIE ANZEIGE " bAt " ERSCHEINT, SIND DIE BATTERIEN LEER UND DAS SYSTEM IST VERRIEGELT: SIE MÜSSEN
SOFORT AUSGETAUSCHT WERDEN, UM ES WIEDER ZU AKTIVIEREN.
Gehen Sie wie in der Installationsanleitung beschrieben vor und bringen Sie die Abdeckung des Sockels wieder an,
bevor Sie eine Operation durchführen.
BESCHREIBUNG DER BEDIENELEMENTE UND DES BETRIEBS
Legende Tasten
min. 20 cm
__ __ __
MENÜ
SET EINSTELLUNGEN
BETRIEBSART AUTO/MAN/OFF
EINSTELLUNG TEMPERATUR KOMFORT/REDUZIERT
+ WERTSTEIGERUNG
- VERTMINDERUNG
0-23 TASTEN ZEITPROGRAMM
Day/Week GERÄTEMODELL (Täglich/Wöchentlich)
Legende Display
A-A=83,5mm
A-B=60mm
C-C=60mm
A-D=72mm
A UHR / EINGESTELLTE TEMPERATUR
B AKTUELLER WOCHENTAG (nur Wochenversion)
C EINSTELLUNG DISPLAY HELLIGKEIT
D UMGEBUNGSTEMPERATUR
E BETRIEBSART (Auto/Man/OFF)
F PROGRAMM Uhrzeit aktiv
G PARAMETEREINSTELLUNG
H ANLAGE IN BETRIEB (Klimatisierung)
I REDUZIERTE TEMPERATUR AKTIV
L SOMMERMODUS (Klimatisierung)
NC
M WINTERMODUS (Heizung)
C
N LEERE BATTERIEN
O ANLAGE IN BETRIEB (Heizung)
NO
ERSTES EINSCHALTEN
Beim Einlegen der Batterien zeigt das Display momentan alle Segmente und Symbole gefolgt von der
Software-Versionsnummer an, woraufhin die Einstellung der Uhr angefordert wird.
Uhr einstellen
Stellen Sie das Format 24H oder 12H con <+ / ->, poi <SET> ein.
• Stellen Sie die Uhrzeit mit <+/->, dann <SET> ein.
• Stellen Sie die Minuten mit <+/->, dann <SET> ein.
• Legen Sie den Tag mit <+/->, dann <SET> ein. (nur für die WOCHENEND-Vresion)
Das Gerät schaltet auf [OFF].
Hinweis: Wenn der Einstellvorgang nicht innerhalb von 10 Minuten korrekt durchgeführt
oder abgeschlossen wird, wird das Gerät aktiviert, indem die Uhr und der Wert der blinkenden
Umgebungstemperatur auf dem Display angezeigt werden. In diesem Fall ist es notwendig, dass der
Thermostat korrekt aktiviert wird:
• Stellen Sie die Uhrzeit mit <+/-> ein und bestätigen Sie mit<SET>.
• Stellen Sie die Minuten mit <+/-> ein und bestätigen Sie mit<SET>.
• Legen Sie den Tag mit <+/->, dann <SET> ein. (nur für die WOCHENEND-Vresion)
__ __ __
+
SET
_
0 1 2 3 4 5 6 7 8 9 10 11
Week
12 13 14 15 16 17 18 19 20 21 23 24
B A
°C
1 2 3 4 5 6 7
O
AM
C
PM
N
°C
° F
M
D
%
bar
L
E
I
F
H
0 • 2 • 4 • 6 • 8 • 10 • 12 • 14 • 16 • 18 • 20 • 22 •
G
