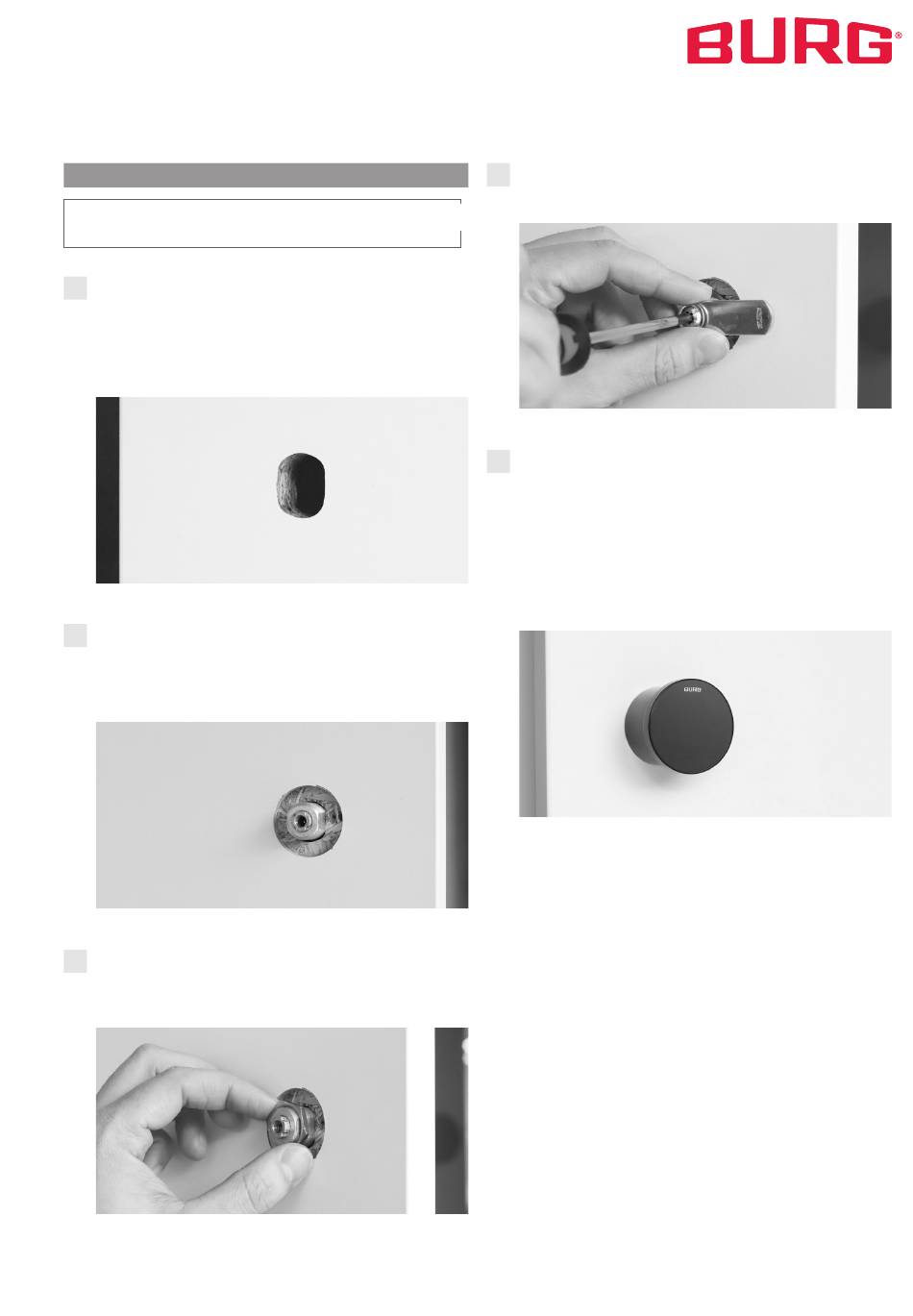

Montage Retro-Fit
Einbaumaße und Vorlagen (STEP-Dateien) zum Fräsen,
Stanzen oder Lasern können bei BURG angefragt werden.
1
Bereiten Sie die Einbaulochung gemäß der Einbaumaße an
der Türfront vor. Beachten Sie, dass bei Fronten aus Holz
und MDF ggf. eine angepasste zweistufige Aussparung
gefräst werden muss. Bei Fronten aus Metall entfällt diese
Aussparung.
2
Setzen Sie das Schloss von vorne (Türaußenseite) in die
Einbaulochung und halten Sie es in dieser Position. Achten
Sie darauf, dass sich das BURG-Logo auf dem Schloss oben
befindet.
3
Setzen Sie von hinten die Befestigungsmutter (M19) auf
und ziehen Sie diese mit einem Steckschlüssel (SW22)
handfest an.
Flexo.Code | 04-24
4
Setzen Sie den Riegel auf und befestigen Sie diesen mit der
beigelegten Torx-Schraube (Torx 30).
!
5
Prüfen Sie anschließend, ob der Riegel im geschlossenen
Zustand an dem Schließblech oder der Falz ausreichend
Halt findet. Der Riegel sollte beim Schließen des Schließ-
systems ohne Druck oder Widerstand in seine Endposition
gedreht werden können.
Hinweis: Durch ein anpassbares Schließblech lässt sich das
Schließen optimal einstellen. Für mehr Informationen,
wenden Sie sich an Ihren Ansprechpartner bei BURG.
Rev. 02 | Deutsch | 9
