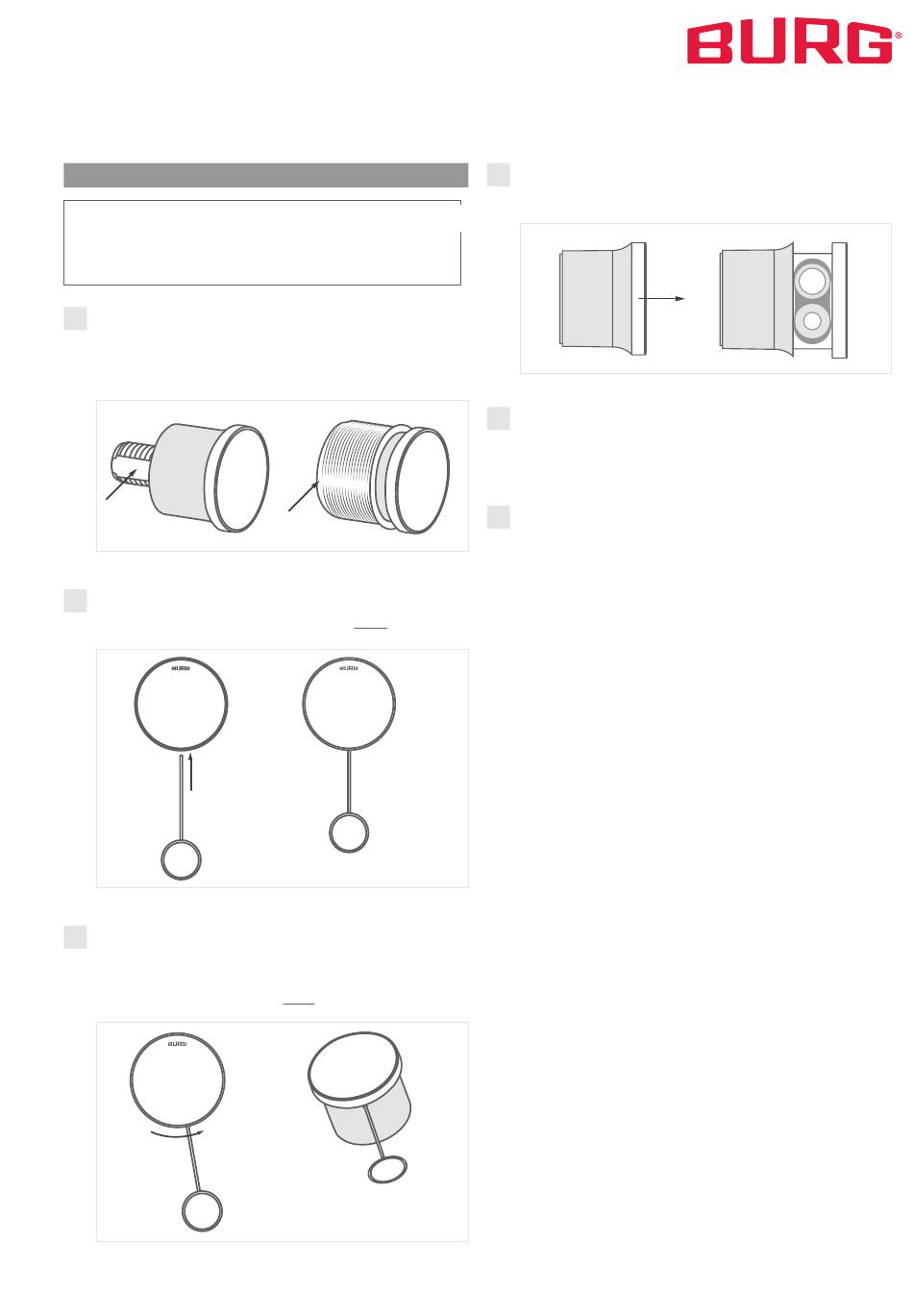

Batteriewechsel
Für den Batteriewechsel wird der Öffnungs-Pin benötigt.
Für das Öffnen des Batteriefachs wird nur der Mantel (in den
Skizzen als grau hinterlegte Fläche dargestellt) verdreht
werden.
1
Im demontierten Zustand muss das Schloss am Stator
(Retro-Fit) bzw. an dem Flexo.Ring (Flush-Fit) festgehalten
werden. Im montierten Zustand muss das Schloss nicht
festgehalten werden.
2
Öffnungs-Pin vorsichtig bis zum Widerstand in die Öffnung
unterhalb der Bedieneinheit stecken und leicht drücken.
3
Öffnungs-Pin in der Position halten und den Pin mit dem
Mantel (in der Skizze als grau hinterlegte Fläche dargestellt)
um ca.10° gegen den Uhrzeigersinn drehen. Das Bedien-
feld wird bei diesem Vorgang nicht gedreht.
Flexo.Code | 04-24
4
Öffnungs-Pin herausnehmen und das Bedienfeld nach
vorne ziehen.
!
5
Batteriefachdeckeln entfernen. Batterien gemäß der (+/-)
Symbole austauschen und den Batteriefachdeckel wieder
aufsetzen.
6
Das Bedienfeld zurückschieben. Den Mantel (in den Skiz-
zen als grau hinterlegte Fläche dargestellt) vorsichtig im
Uhrzeigersinn drehen, bis er einrastet.
Rev. 02 | Deutsch | 10
