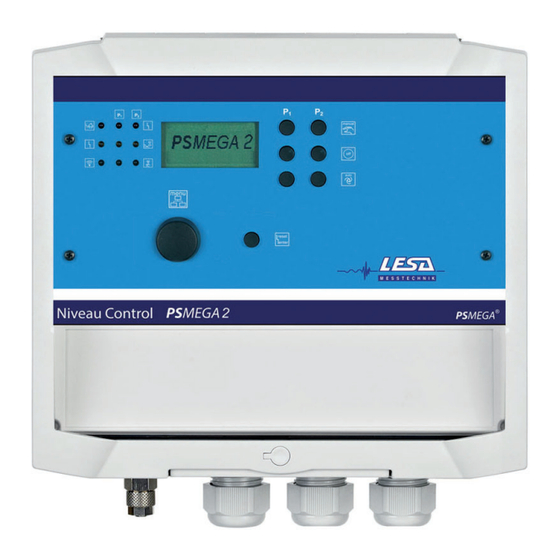

Betriebsanleitung PSMEGA 2 Die neue Doppelpumpensteuerung aus unserem Haus Optionen PSMEGA 2E / extra großes Gehäuse Auch komplett fertig montiert. Optional auch mit Hauptschalter oder externem Freiluftsäule FS-PS2.LCDK Motorschutzschalter erhältlich. PSMEGA2_1v07 / 20112020 LESA Messtechnik Lademannbogen 124 22339 Hamburg Telefon 040 / 641 00 41 Weitere Informationen und Produkte unter: www.lesa.de...
PSMEGA 2 Inhaltsverzeichnis Allgemeines Über dieses Dokument Sicherheit Kennzeichnung von Hinweisen in der Betriebsanleitung Warn- und Sicherheitshinweise Einsatzbereiche Personalqualifikation Sicherheitshinweise für den Betreiber Gefahren bei Nichtbeachtung der Sicherheitshinweise Betriebsanleitung Eigenmächtiger Umbau und Ersatzteilversorgung Unzulässige Betriebsweisen Transport und Lagerung Allgemeine Produktbeschreibung, Merkmale und optionale Funktionen...
PSMEGA 2 Personalqualifikationen Allgemeines Das Personal für die Montage, Inbetriebnahme und Wartung des Über dieses Dokument Schaltgerätes muss entsprechende Qualifikationen aufweisen. Die Betriebsanleitung ist Bestandteil des Produktes. Sie ist jederzeit Sicherheitshinweise für den Betreiber in Produktnähe bereitzustellen. Das genaue Beachten dieser Anweisung ist Voraussetzung für den bestimmungsgemäßen...
Digital- - mit der Version PSMEGA 2-E ist die Steuerung auch optional mit potentiometers eingestellt. Alle Werte können auf dem LC - Display Motorschutzschalter nach EN 60947, Hauptschalter nach EN 60947 , abgefragt werden. LED’s signalisieren Betriebszustände und Stör- FI- Schutzschalter oder EX-Barriere (Nicht zusammen mit meldungen.
PSMEGA 2 Funktionsanzeige über Leuchtdioden Anzeige Mit dem Digitalpotentiometer Anzeige können alle Informationen und Einstellungen abgefragt werden. Soll eine Einstellung geändert werden, wird der Regler verstellt bis die entsprechende Einstellung LED - rot = Störung , Hochwasseralarm im Display erscheint. Jetzt wird der Taster Auswahl / Quittung betätigt.
PSMEGA 2 Das Einstellmenü Die folgende Tabelle zeigt die Einstellmöglichkeiten. In der oberen Zeile des Displays erscheint die Option, in der unteren Zeile ist der Wert zu sehen der geändert werden kann. 1. Zeile im Display Einstellmöglichkeit Erklärung Letzte Störung 1-4 Wert löschen...
Inspektion Fehlerspeicher und Wartungsstatus bleiben erhalten. Die PSMEGA 2 kann eine Meldung auf dem Display ausgeben, wenn eine Wartung erfolgen soll. Die Einstellmöglichkeiten sind 90, 180 oder 365 Tage. Die Funktion kann an dieser Stelle im Menü auch Ergänzungen zu einzelnen Punkten im abgeschaltet werden (Ausliefereinstellung).
Seite 8
Die Datei mit den aktuellen Parametern wird 5.2.19 Menüpunkte Daten Im- und Export auf die SD Karte geschrieben. FatFS: Log Die Betriebstunden, Pumpenstarts und Die PSMEGA 2 bietet die Möglichkeit Konfigurationsdateien zu Fehlermeldungen werden auf die schreiben und einzulesen: Speicherkarte übertragen. 5.2.20 FatFS: Filename 5.2.14...
PSMEGA 2 Fehlermeldungen, mögliche Störungen und Abhilfe Fehlermeldungen im Display Meldung im Display mögliche Ursache Abhilfe P1: Therm. Stör.1 Der Reglerkontakt der entsprechenden Pumpe Wenn die eingesetzte Pumpe nicht über den P2: Therm. Stör.1 hat ausgelöst entsprechenden WSK* verfügt, muss die Funktion im Menü...
Klemmleiste angeschlossen. Die Bimetallkontakt, die die Pumpen nach Abkühlen wieder freigeben (Reglerkontakt), werden an den Die Steuerung PSMEGA 2 befindet sich in einem Schaltkasten mit Klemmen 17/18 u. 20/21, die Bimetallkontakte die die Pumpe erst den Abmessungen 270 x 264 x 144 mm ( H x B x T mit Verschraub- nach der Quittierung freigeben (Begrenzerkontakt), werden an den ungen und Luftanschluss).
Vorschriften zu beachten. liegen 230V/AC an (1AT abgesichert) Bei Anschluss einer aktiven Sonde (externe Spannungsversorgung) Klemmen 1-12 nicht identisch mit PSmega 2-E. muss die Plus-Leitung der Sonde mit der Minus-Klemme (37) des Eingangs verbunden werden. Die Minus-Leitung der Sonde muss mit Eingang für Schwimmschalter Trockenlaufschutz...
PSMEGA 2 Testbetrieb ohne Pumpe 10.0 Normen: Um die Steuerung ohne Pumpen zu testen ist Zutreffende EG – Richtlinien: folgendes zu beachten: EG – Niederspannungsrichtlinie 2014/35/EG - es reicht N und L1 anzuschließen EG – Richtlinie Elektromagnetische Verträglichkeit 2014/30/EG - die Motorstromüberwachung muss auf 0 A gestellt werden, sonst erscheint die Meldung „L ohne Last“...
Seite 13
PSMEGA 2 Klemmenanschlusspläne: Achtung! Bei Anschluss von 1~ Motoren beträgt die maximale Anschlussleistung 2,4 KW! www.lesa.de – der schnellste Weg zu uns!
Seite 14
PSMEGA 2 Relaisausgänge, Signaleingänge und Analogausgänge www.lesa.de – der schnellste Weg zu uns!
Seite 15
PSMEGA 2 A=215 mm B=210mm o = 5,0mm www.lesa.de – der schnellste Weg zu uns!
