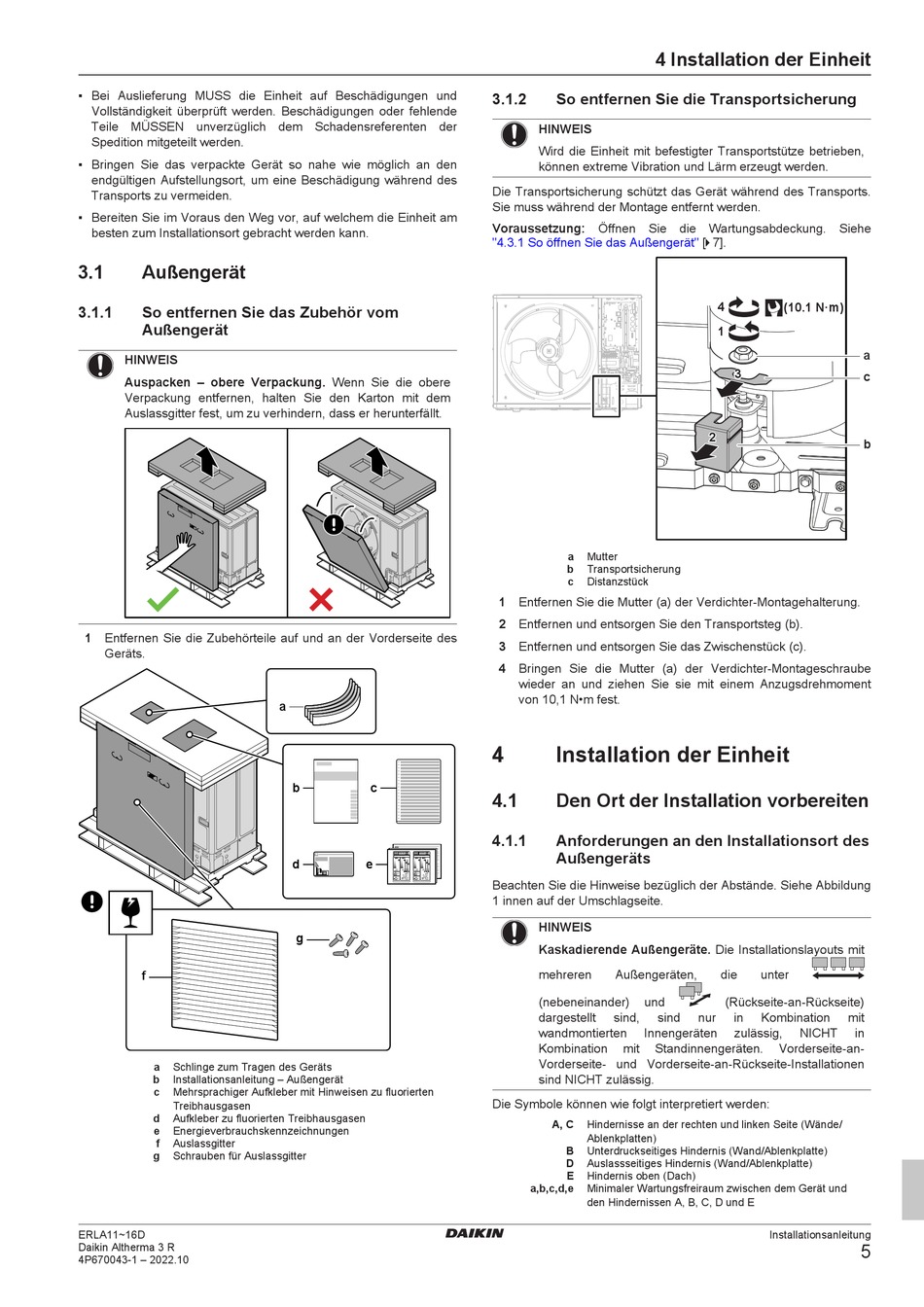

Daikin ERLA14D V3 Installationsanleitung Seite 5

▪ Bei Auslieferung MUSS die Einheit auf Beschädigungen und
Vollständigkeit überprüft werden. Beschädigungen oder fehlende
Teile MÜSSEN unverzüglich dem Schadensreferenten der
Spedition mitgeteilt werden.
▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den
endgültigen Aufstellungsort, um eine Beschädigung während des
Transports zu vermeiden.
▪ Bereiten Sie im Voraus den Weg vor, auf welchem die Einheit am
besten zum Installationsort gebracht werden kann.
3.1 Außengerät
3.1.1 So entfernen Sie das Zubehör vom
Außengerät
HINWEIS
Auspacken – obere Verpackung. Wenn Sie die obere
Verpackung entfernen, halten Sie den Karton mit dem
Auslassgitter fest, um zu verhindern, dass er herunterfällt.
1 Entfernen Sie die Zubehörteile auf und an der Vorderseite des
Geräts.
f
a Schlinge zum Tragen des Geräts
b Installationsanleitung – Außengerät
c Mehrsprachiger Aufkleber mit Hinweisen zu fluorierten
Treibhausgasen
d Aufkleber zu fluorierten Treibhausgasen
e Energieverbrauchskennzeichnungen
f Auslassgitter
g Schrauben für Auslassgitter
ERLA11~16D
Daikin Altherma 3 R
4P670043-1 – 2022.10
a
b c
ENERG ENERG
Y IJA Y IJA
IE IA IE IA
d e
g
4 Installation der Einheit
3.1.2 So entfernen Sie die Transportsicherung
HINWEIS
Wird die Einheit mit befestigter Transportstütze betrieben,
können extreme Vibration und Lärm erzeugt werden.
Die Transportsicherung schützt das Gerät während des Transports.
Sie muss während der Montage entfernt werden.
Voraussetzung: Öffnen Sie die Wartungsabdeckung. Siehe
Außengerät" [ 4 7].
"4.3.1 So öffnen Sie das
a Mutter
b Transportsicherung
c Distanzstück
1 Entfernen Sie die Mutter (a) der Verdichter-Montagehalterung.
2 Entfernen und entsorgen Sie den Transportsteg (b).
3 Entfernen und entsorgen Sie das Zwischenstück (c).
4 Bringen Sie die Mutter (a) der Verdichter-Montageschraube
wieder an und ziehen Sie sie mit einem Anzugsdrehmoment
von 10,1 N•m fest.
4 Installation der Einheit
4.1 Den Ort der Installation vorbereiten
4.1.1 Anforderungen an den Installationsort des
Außengeräts
Beachten Sie die Hinweise bezüglich der Abstände. Siehe Abbildung
1 innen auf der Umschlagseite.
HINWEIS
Kaskadierende Außengeräte. Die Installationslayouts mit
mehreren Außengeräten,
(nebeneinander) und
dargestellt sind, sind
wandmontierten Innengeräten
Kombination mit Standinnengeräten.
Vorderseite- und Vorderseite-an-Rückseite-Installationen
sind NICHT zulässig.
Die Symbole können wie folgt interpretiert werden:
A, C Hindernisse an der rechten und linken Seite (Wände/
Ablenkplatten)
B Unterdruckseitiges Hindernis (Wand/Ablenkplatte)
D Auslassseitiges Hindernis (Wand/Ablenkplatte)
E Hindernis oben (Dach)
a,b,c,d,e Minimaler Wartungsfreiraum zwischen dem Gerät und
den Hindernissen A, B, C, D und E
4
(10.1 N·m)
1
a
3
c
2
b
die unter
(Rückseite-an-Rückseite)
nur in Kombination mit
zulässig, NICHT in
Vorderseite-an-
Installationsanleitung
