Seite 1

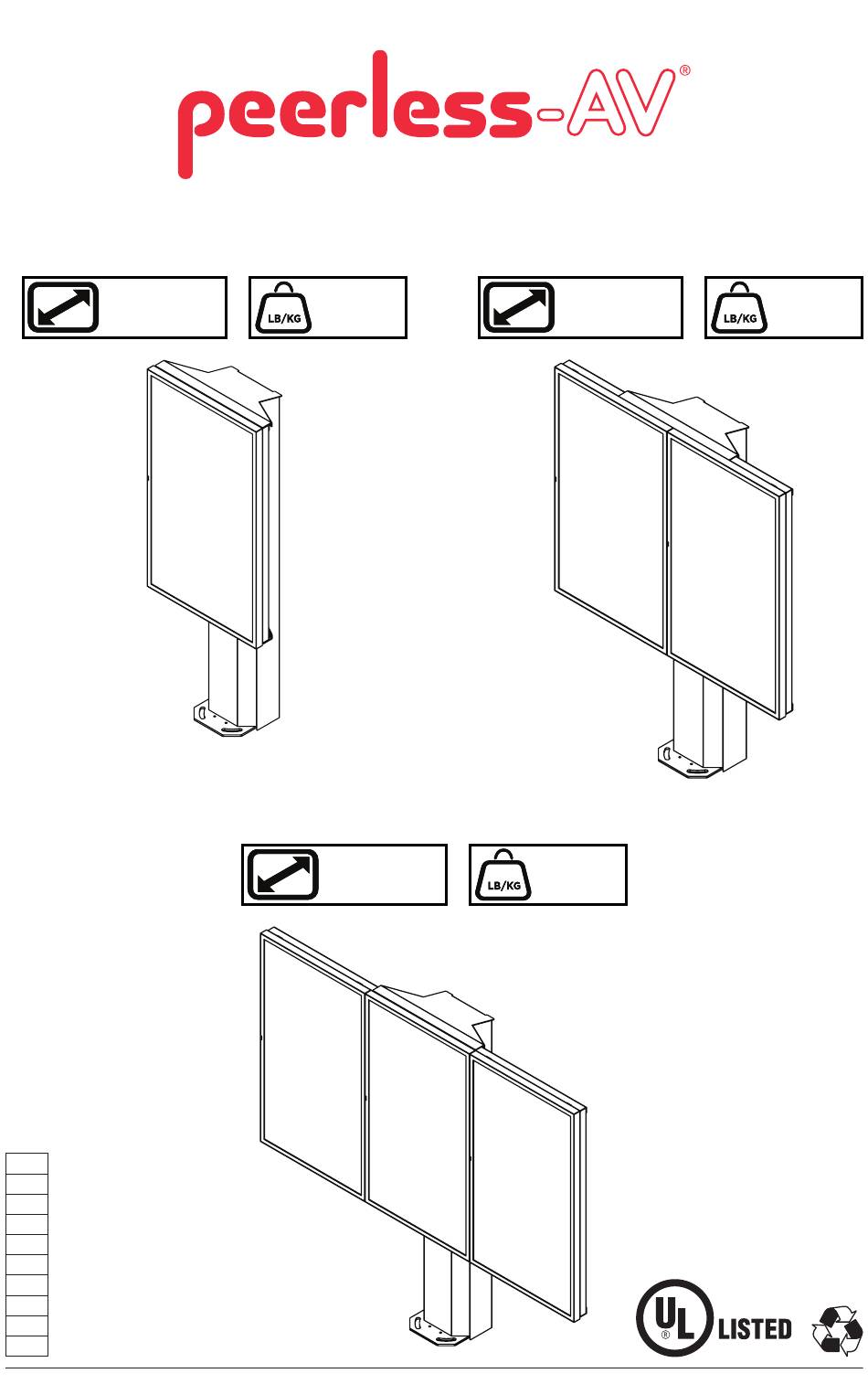

KOF555-1 KOF555-2 55" 133 lb 55" 266 lb (140 cm) (60 kg) (140 cm) (121 kg) KOF555-3 55" 399 lb (140 cm) (181 kg) ČEŠ TÜR 2021-01-25 #:150-9265-13 (2023-08-24)
Seite 2
WARNING ENG - Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail. Never exceed the Maximum Load Capacity. Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
Seite 3
WAARSCHUWING NEL - Vóór de installatie dient u zich ervan te overtuigen dat het dragende oppervlak het totaalgewicht van de apparatuur en de hardware aankan. Alle schroeven moeten stevig vastzitten. Draai de schroeven niet te strak aan, want dit zou kunnen resulteren in schade en/of falen van het product. Het maximale draagvermogen mag nooit worden overschreden.
Seite 4
AVISO POR - Antes de instalar, certifique-se de que a superfície de apoio suporta a carga combinado do equipamento e das ferragens. Os parafusos devem ser bem apertados. Não aperte demasiado os parafusos, pois podem ocor- rer danos ou falhas do produto. Nunca exceder a Capacidade de carga máxima. Utilize sempre um assistente ou equipamento de elevação mecânica para elevar e posicionar o equipamento em segurança.
Seite 5
Tools Needed for Assembly. Herramientas necesarias para el ensamblaje. Outils nécessaires au montage. To properly tighten screws: Tighten until screw Für den Zusammenbau erforderliche Werkzeuge. head makes contact, then tighten another 1/2 Voor montage benodigd gereedschap. turn. Do not overtighten screws. Attrezzi necessari per l’assemblaggio.
Seite 6
Parts (Before beginning, make sure you have all parts shown below). Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes). Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous). Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind). Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn).
Options (sold separately) Opcional (vendidos por separado) Facultatif (vendu séparément) Fakultativ (separat verkauft) Facultatief (apart verkocht) Opzionale (venduto a parte) Volitelné (prodává se samostatně) ČEŠ Voliteľné (predáva sa samostatne) Opcional (vendido em separado) İsteğe bağli (ayrıca satılır) TÜR KOF-OPT-SHELF..............................18 KOF-OPT-LG ................................
Seite 8
Remove. Quite. Retirez. Entfernen. Verwijderen. Rimuovere. ČEŠ Odstranit. Odstrániť. Remova. Çıkartın. TÜR Loosen. Afloje. Desserrez. Lösen. Losdraaien. Allentare. Uvolnit. ČEŠ Uvoľniť. Desaperte. Gevşetin. TÜR 2021-01-25 #:150-9265-13 (2023-08-24)
Seite 9
ENG Remove bolts to disengage kiosk from pallet before installing product. Quite los pernos para desenganchar el quiosco de la paleta antes de instalar el producto. Retirez les boulons pour désengager le support de la pallette avant d’installer le produit. Vor der Installation des Produktes die Schrauben entfernen, um den Kiosk von der Palette zu lösen.
Seite 10
WARNING ENG - When installing Peerless mounts to threaded rods, the rods must be 3/4" diameter minimum, 70 KSI tensile strength minimum. The hardware must be installed and supported per the manufacturer's design specifications. Use only compatible hardware. Never exceed maximum load capacity of threaded rods or their supporting surface.
Seite 11
UYARI TUR - Peerless bağlantı parçalarını dişli çubuklara monte ederken, çubukların çapı en az 3/4", gerilme mukave- meti ise en az 70 KSI olmalıdır. Donanımın üreticinin tasarım özelliklerine göre monte edilmesi ve desteklenmesi gerekir. Sadece uyumlu donanım kullanın. Asla çelik cıvataların veya destek yüzeyinin azami yük kapasitesini aşmayın.
Seite 13
1-1/4" (32mm) 18-8 stainless steel 3/4"-10 hex nut (not included). Tuerca hexagonal de 3/4"-10 de acero inoxidable de 18-8 (no incluidos). Écrou hexagonal no 10 de 3/4 po (19mm) en acier inoxydable 18-8 (non compris). 3/4 Zoll-18/8-Edelstahl-Sechskantmutter, 10 Gewinde p. Zoll (nicht inbegriffen). 18-8 roestvrijstalen 3/4"-10 zeskantige moer (niet bijgeleverd).
Seite 14
49" 49" (1244mm) (1244mm) Clean the inside surface of the kiosk cover with isopropyl alcohol. Let the surface dry completely before applying foam strip. Limpie la superficie interior de la cubierta del quiosco con alcohol isopropílico. Espere que la superficie se seque por completo antes de aplicar la tira de gomaespuma.
Seite 16
Loosen. Repeat for other side. Afloje. Haga lo mismo en el otro lado. Desserrez. Répétez pour l’autre côté. Lösen. Wiederholen Sie den Vorgang auf der anderen Seite. Losdraaien. Herhalen voor andere kant. Allentare. Ripetere per l’altro lato. ČEŠ Uvolnit. Zopakujte na druhé straně. Uvoľniť.
Seite 17
Remove. Quite. Retirez. Entfernen. Verwijderen. Rimuovere. Odstranit. ČEŠ Odstrániť. Remova. Çıkartın. TÜR 2021-01-25 #:150-9265-13 (2023-08-24)
Parts List Optional: Remove. Opcional: Quite. KOF-OPT-SHELF Facultatif: Retirez. Description Part# Fakultativ: Entfernen. A1 media player shelf 10005326-TXTBLK Facultatief: Verwijderen. B1 M6 x 12mm 521-0684 Opzionale: Rimuovere. C1 stainless steel washer 10002323 Volitelné: Odstranit. ČEŠ D1 M6 nut 530-0441 Voliteľné: Odstrániť. E1 star washer 10005766 Opcional: Remova.
Seite 19
Cable management. Manejo de cables. Gestion des câbles. Kabelführung. Kabelbeheer. Gestione dei cavi. Vedení kabelů. ČEŠ Vedenie káblov. Gestão de cabos. Kablo yönetimi. TÜR Not included. No incluidos. Non compris. Nicht inbegriffen. Niet bijgeleverd. Non incluso. Není součástí balení. ČEŠ Nie je súčasťou balenia.
Seite 20
6b-1 6c-1 Peerless-AV SAMSUNG XHB554 55XE4F OH55F/A XHB554 Sold separately. XHB554 Vendidos por separado. XHB554 Vendu séparément. XHB554 Separat verkauft. XHB554 Apart verkocht. XHB554 Venduto a parte. XHB554 Prodává se samostatně. ČEŠ XHB554 Predáva sa samostatne. XHB554 Vendido em separado.
Parts List KOF-OPT-SAM Description Part # A3 mounting plate 10000128-WASH B3 M6 x 16mm phillips screw 520-0878 C3 washer 100002323 D3 M6 hex nut 530-0120 E3 M8 x 15mm socket screw 520-5026 F3 .5" x .25" foam strip 3.75' 10002285 G3 M6 x 20mm socket screw 10002371 H3 4mm allen wrench...
Seite 23
E3 (2) 6c-4 SAMSUNG OHF55F/A 3/16" (5mm) Not included. No incluidos. Non compris. Nicht inbegriffen. Niet bijgeleverd. Non incluso. Není součástí balení. ČEŠ Nie je súčasťou balenia. Não incluído. Dahil değildir. TÜR Remove. Quite. Retirez. Entfernen. Verwijderen. Rimuovere. Odstranit. ČEŠ Odstrániť.
Seite 24
XHB554 LG / SAMSUNG F (2) 2021-01-25 #:150-9265-13 (2023-08-24)
Seite 25
F (4) F (6) 2021-01-25 #:150-9265-13 (2023-08-24)
Seite 26
XHB554 Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. Utáhněte. ČEŠ Utiahnite. Apertar. Sıkmak. TÜR C (2) 2021-01-25 #:150-9265-13 (2023-08-24)
Seite 28
Cable management. Manejo de cables. Gestion des câbles. Kabelführung. Kabelbeheer. Gestione dei cavi. Vedení kabelů. ČEŠ Vedenie káblov. Gestão de cabos. Kablo yönetimi. TÜR Display cable. Cable de la pantalla. Câble de l’écran. Bildschirmkabel. Beeldschermkabel. Cavo display. Kabel displeje/obrazovky. ČEŠ Kábel displeja/obrazovky.
Seite 29
This sign is intended to be installed in accordance with the requirements of Article 600 of the National Electrical Code and/or other applicable local codes. This includes proper grounding and bonding of the sign. Este letrero está diseñado para ser instalado de acuerdo con los requisitos del Artículo 600 del Código Eléctrico Nacional y otros códigos locales pertinentes.
Parts List KOF-OPT-FAN Description Part# Optional. Opcional. A4 fan assembly 600-0106 Facultatif. B4 power cord 10005560 Fakultativ. C4 deflector plate 10005325-TXTBLK Facultatief. D4 M6 x 12mm 521-0684 Opzionale. E4 stainless steel washer 10002323 Volitelné. ČEŠ F4 M6 hex nut 530-0441 Voliteľné.
Seite 31
12-1 Maintenance: Replace fan filter. Mantenimiento: Cambiar el filtro del ventilador. Entretien : Remplacer le filtre du ventilateur. Wartung: Lüfterfilter ersetzen. Onderhoud: Ventilatorfilter vervangen. Manutenzione: sostituire il filtro della ventola. Údržba: Vyměňte filtr ventilátoru. ČEŠ Údržba: Vymeňte filter ventilátora. Manutenção: Substitua o filtro do ventilador. Bakım: Fan filtresini değiştirin.
Seite 34
13-4 13-5 1/2" (13mm) 2021-01-25 #:150-9265-13 (2023-08-24)
Seite 35
13-6 M5 x 14mm 13-7 Display clearance. Espacio libre para la pantalla. Dégagement de l’écran. Abstand zum Bildschirm. Ruimte benodigd voor beeldscherm. Spazio libero per il display. ČEŠ Vzdálenost displeje/obrazovky. Vzdialenosť displeja/obrazovky. Abertura do ecrã. Ekran açıklığı. TÜR XHB554 X = 1/4" X = 5/8"...
Seite 36
13-8 Remove. Quite. Retirez. Entfernen. Verwijderen. Rimuovere. Odstranit. ČEŠ Odstrániť. Remova. Çıkartın. TÜR 13-9 2021-01-25 #:150-9265-13 (2023-08-24)
Seite 37
13-10 13-11 G5 (8) 2021-01-25 #:150-9265-13 (2023-08-24)
Seite 38
13-12 G5 (4) K5 (4) Cable management. Manejo de cables. Gestion des câbles. Kabelführung. Kabelbeheer. Gestione dei cavi. ČEŠ Vedení kabelů. Vedenie káblov. Gestão de cabos. Kablo yönetimi. TÜR 2021-01-25 #:150-9265-13 (2023-08-24)
Seite 40
Protected electrical box with dedicated receptacles must be UL Listed and installed in accordance with the applicable requirements of the National Electric Code and Local Authority Having Jurisdiction. Una caja eléctrica con receptáculos individuales debe estar aprobada por UL e instalada de acuerdo con los requisitos pertinentes del Código Eléctrico Nacional y de las autoridades locales que tengan jurisdicción.
Seite 41
14-2 Remove. Quite. Retirez. Entfernen. Verwijderen. Rimuovere. ČEŠ Odstranit. Odstrániť. Remova. Çıkartın. TÜR 2021-01-25 #:150-9265-13 (2023-08-24)
Seite 42
14-3 Cable management. Manejo de cables. Gestion des câbles. Kabelführung. Kabelbeheer. Gestione dei cavi. Vedení kabelů. ČEŠ Vedenie káblov. Gestão de cabos. Kablo yönetimi. TÜR Fan cable. Cable del ventilador. Câble du ventilateur. Lüfterkabel. Ventilatorkabel. Cavo ventola. Kabel ventilátoru. ČEŠ Kábel ventilátora.
Seite 43
14-4 Replace. Remplace. Remettez en place. Ersetzen. Vervangen. Rimettere a posto. Znova nasadit. ČEŠ Znova nasadiť. Coloque novamente. Değiştirin. TÜR 2021-01-25 #:150-9265-13 (2023-08-24)
Seite 44
15-1 Replace. Remplace. Remettez en place. Ersetzen. Vervangen. Rimettere a posto. Znova nasadit. ČEŠ Znova nasadiť. Coloque novamente. Değiştirin. TÜR 2021-01-25 #:150-9265-13 (2023-08-24)
Seite 45
15-2 Tighten. Repeat for other side. Apretar. Haga lo mismo en el otro lado. Serrer. Répétez pour l’autre côté. Anziehen. Wiederholen Sie den Vorgang auf der anderen Seite. Aandraaien. Herhalen voor andere kant. Stringere. Ripetere per l’altro lato. Utáhněte. Zopakujte na druhé straně. ČEŠ...
Seite 46
16-1 3/8" (10mm) E6 (2) Ground wire. Cable de conexión a tierra. Fil de terre. Erdleiter. Massadraad Cavo di massa. Uzemňovací ČEŠ kabel. Uzemňovací kábel. Fio terra. TÜR Topraklama E6 (2) kablosu. 2021-01-25 #:150-9265-13 (2023-08-24)
Seite 47
16-2 Replace. Remplace. Remettez en place. Ersetzen. Vervangen. Rimettere a posto. ČEŠ Znova nasadit. Znova nasadiť. Coloque novamente. Değiştirin. TÜR Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. Utáhněte. ČEŠ Utiahnite. Apertar. Sıkmak. TÜR 2021-01-25 #:150-9265-13 (2023-08-24)
Seite 48
This page intentionally left blank. Página en blanco. Cette page a été laissée en blanc intentionnellement. Diese Seite wurde absichtlich freigelassen. Deze pagina is met opzet blanco gelaten. Pagina lasciata intenzionalmente vuota. Tato strana je záměrně prázdná. ČEŠ Táto strana je zámerne prázdna. Esta página foi intencionalmente deixada em branco.
Seite 49
Optional. Opcional. Facultatif. Fakultativ. Facultatief. Opzionale. Volitelné. ČEŠ Voliteľné. Opcional. İsteğe bağli. TÜR Remove. Quite. Retirez. Entfernen. Verwijderen. Rimuovere. Odstranit. ČEŠ Odstrániť. Remova. Çıkartın. TÜR B (2) 1" (25mm) MAX. 2021-01-25 #:150-9265-13 (2023-08-24)
Seite 50
Optional: Remove display. Opcional: Retire la pantalla. Facultatif: Enlever l’écran. Optional: Bildschirm entfernen. Facultatief: Display demonteren. Opzionale: Rimuovi il display. Volitelné: Odstraňte displej. ČEŠ Voltitel'né: Odstráňte displej. Opcional: Remova o visor. İsteğe bağli: Ekranı çıkarın. TÜR 2021-01-25 #:150-9265-13 (2023-08-24)
