THERMOSTAT
I WARM 760
Technisches Datenblatt
Bedienungsanleitung
Inhalt
Wichtige Information zum sicheren Gebrauch
Thermostat
Die Herstellergarantie erstreckt sich nicht auf Fehlfunktionen des Gerätes, die infolge mechanischer Beschädigung, fehlerhafter
Montage, unsachgemäßer Handhabung und bei der Nutzung für Zwecke oder Bedingungen die nicht in der vorliegenden
Montage- und Gebrauchsanweisung aufgeführt sind, entstehen. Den Schaltplan und die Montagehinweise zum Gerät finden Sie
in der Montageanleitung. Wir empfehlen dringend, die Montage des Temperaturreglers und der Heizanlage Fachkräften zu
überlassen. Die elektrischen Verbindungen und den Netzanschluss des Gerätes sollte nur ein qualifizierter Elektriker ausführen.
Trennen Sie die Leitungen vom Strom bevor Sie ein Thermostat installieren, überprüfen oder austauschen.
Einleitung
Vielen Dank, dass Sie sich für I-WARM 760©, den neuen intelligenten Temperaturregler entschieden haben. Der I-WARM 760©
ermöglicht es Ihnen Ihre Komfortheizung energieeffizient und somit ökonomisch zu betreiben. Bei der Entwicklung des I-WARM
760© wurden die neuesten Innovationen sowie unsere Inspirationen und Erfahrung mit elektrischer Fußbodenheizung
angewendet. Das so entwickelte neue Thermostat zeichnet sich durch höchste Zuverlässigkeit, leichte Einstellung und
Handhabung aus. Dieses Gerät ermöglicht Ihnen eine Programmierung über 7 Tage, in Halbstunden Einheiten einzurichten. Auf
diese Art gewährleistet es die größtmögliche Auswahl an Betriebsarten und somit behagliche Wärme und Gemütlichkeit in
Ihrem Heim.
Lesen Sie bitte vor dem Gebrauch diese Anleitung aufmerksam durch.
Grundfunktionen
Der Temperaturregler I-WARM 760© ist für die Steuerung von Fußbodenheizungssystemen (mit elektrischen Heizmatten oder
Heizkreisen) bestimmt. Mit dem I-WARM 760© steht Ihnen Ihre vorgegebene Wohlfühltemperatur immer genau dann zur
Verfügung wenn Sie es wünschen. Es ist nicht mehr notwendig sich über die Handhabung Ihrer Heizung Gedanken zu machen.
Sie müssen sich nicht mehr daran erinnern die Heizung einzuschalten. Sie müssen nur den Zeitrahmen für den Heizungsbetrieb
festlegen, Ihr Temperaturregler I-WARM 760© wird die Heizung rechtzeitig anschalten.
Der Temperaturregler I-WARM 760© ist ein intelligentes und sich selbstständig optimierendes System. Die Selbstoptimierung
basiert auf unseren Erfahrungen mit der Wirkungsweise und den Anforderungen moderner elektrischer Fußbodenheizung. Das

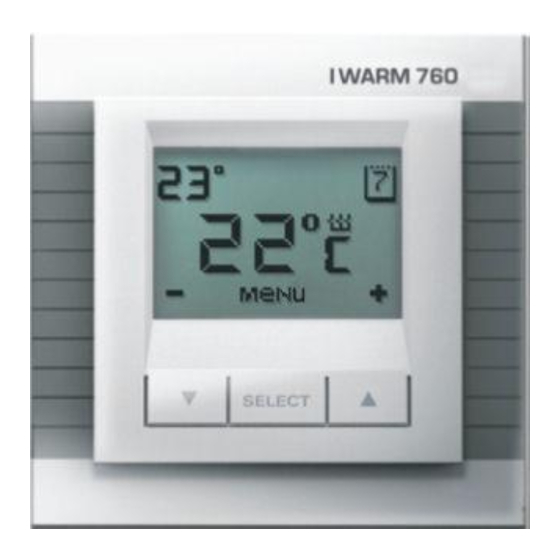

Thermostat ist mit einem großen, beleuchteten und somit jederzeit gut ablesbaren LCD Display ausgestattet. Dieses Display
informiert Sie über alle wichtigen Parameter sowie mit Informationen, welche den Gebrauch des Geräts vereinfachen. Unterhalb
MAJ
:
1 6.09.11
1
1
1
2
2
2
2
2
3
3
3
4
4
5
6
6
7
7
7
7
7
7
7
7
8
8
8
9
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für I WARM 760
Inhaltszusammenfassung für I WARM 760
-
Seite 1: Inhaltsverzeichnis
Trennen Sie die Leitungen vom Strom bevor Sie ein Thermostat installieren, überprüfen oder austauschen. Einleitung Vielen Dank, dass Sie sich für I-WARM 760©, den neuen intelligenten Temperaturregler entschieden haben. Der I-WARM 760© ermöglicht es Ihnen Ihre Komfortheizung energieeffizient und somit ökonomisch zu betreiben. Bei der Entwicklung des I-WARM 760©... -
Seite 2: Bedienelemente Des Thermostats
Die Beleuchtung des LCD Displays wird durch das Drücken einer beliebigen Taste ausgelöst wird und schaltet sich automatisch 40 s nach der letzten Tastenbetätigung aus. Der Temperaturregler I-WARM 760© kontrolliert die Temperatur aufgrund der Daten die es vom Bodentemperaturfühler erhält (im Lieferumfang enthalten) und zeigt Ihnen die aktuelle Bodentemperatur und die von Ihnen gewünschte Bodentemperatur, sowie den Heizprogrammbetrieb (tägliche oder wöchentliche Wiederholung) an. -
Seite 3: Spracheinstellungen
Heizprogramm unterstützen. Durch die vielfältigen Möglichkeiten und durch die selbstoptimierende Charakteristik bietet Ihnen der Temperaturregler I-WARM 760© eine Auswahl, welche sich durch eine optimale Ausgewogenheit zwischen Heizkomfort und Energiesparen auszeichnet. So haben Sie z.B. die Möglichkeit das Gerät für einen 7 Tage Zeitraum durch eine einzige Eingabe einzustellen. -
Seite 4: Einstellung Des Tagesprogramms
Wichtig: Es gibt keine werkseitige Voreinstellung der KOMFORT Zeiten im Tagesprogramm. Wenn sie diese Betriebsart nutzten wollen müssen Sie zuerst Ihre gewünschten Einstellungen eingeben. Ihre Einstellungen werden solange vom System für diese Betriebsart benutzt bis Sie diese ändern. Einstellung des Tagesprogramms Um das Tagesprogramm einzustellen drücken Sie bitte, während das Thermostat im Grundbetrieb ist, die Bestätigungstaste um das Menü... -
Seite 5: Einstellung Des Wochenprogramms
oder in den Dauertemperaturbetrieb wechseln. Einstellung des Tagesprogramms Wochenprogramm einzustellen drücken Sie bitte Bestätigungstaste, anschließend Wählen Hilfe Richtungstaste. Richtungstasten Unterpunkt Menüpunkt Programm Program WOCHE aus und drücken Einstellungen erreicht haben. Sie die Bestätigungstaste. Aktivieren diesen Menüpunkt durch drücken der Bestätigungstaste. ... -
Seite 6: Selbstständige Fehlerdiagnose
Selbstständige Fehlerdiagnose Der Temperaturregler I-WARM 760© überwacht ständig die Funktionsfähigkeit des Heizsystems und des Temperaturfühlers. Wenn es dem Gerät unmöglich scheint die vorgegebene Bodentemperatur zu erreichen erscheint eine Warnung im Display. Dies tritt z.B. ein, wenn die Leistung des eingebauten Heizungssystems nicht ausreicht um die gewünschte Temperatur zu erzielen (z.B. -
Seite 7: Statistische Energiespardaten
Statistische Energiespardate Der Temperaturregler I-WARM 760© sammelt im Heizsystembetrieb statistische Daten. Mit Hilfe dieser Daten kann z.B. ausgewertet werden wie viel Energie das Thermostat in Ihrem Heizsystem tatsächlich einspart. Das im Thermostat angezeigte Ergebnis errechnet sich durch die Formel: Ersparnis innerhalb eines Zeitabschnittes =100% - (Heiz Zeit innerhalb des Zeitabschnitts/Zeitabschnitt) * 100% ... -
Seite 8: Schaltplan
Schaltplan Installation des Thermostats Zuerst bauen Sie das Thermostat auseinander. Nehmen Sie die Frontabdeckung des Thermostats ab. Drücken Sie dafür mit einem dünnen Schlitzschraubendreher die Schnappverriegelung, die oben und unten an der Frontabdeckung angebracht sind nacheinander leicht ein und ziehen Sie die Platte heraus. ... - Seite 9 Garantieschein Name: Strasse: Postleitzahl, Ort: Land: Tel: E-Mail: Kaufdatum: Installateur: Für Rückfragen wenden Sie sich bitte an : INNOV’HEAT BP 20 183 59 444 WASQUEHAL FRANCE Tel : + 33 (0) 982 38 33 44 Mail : contact@innovheat.com ...
