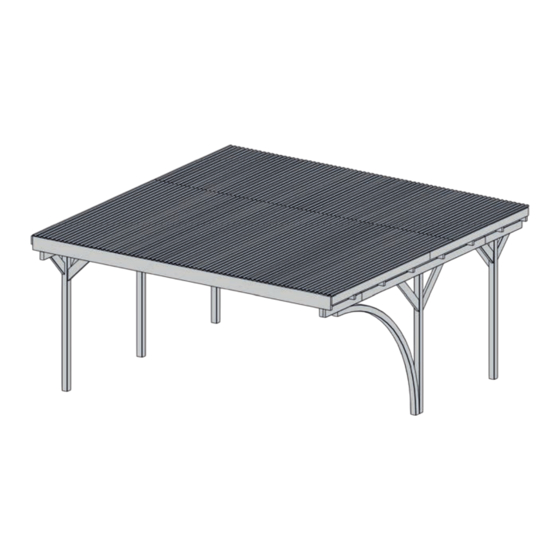

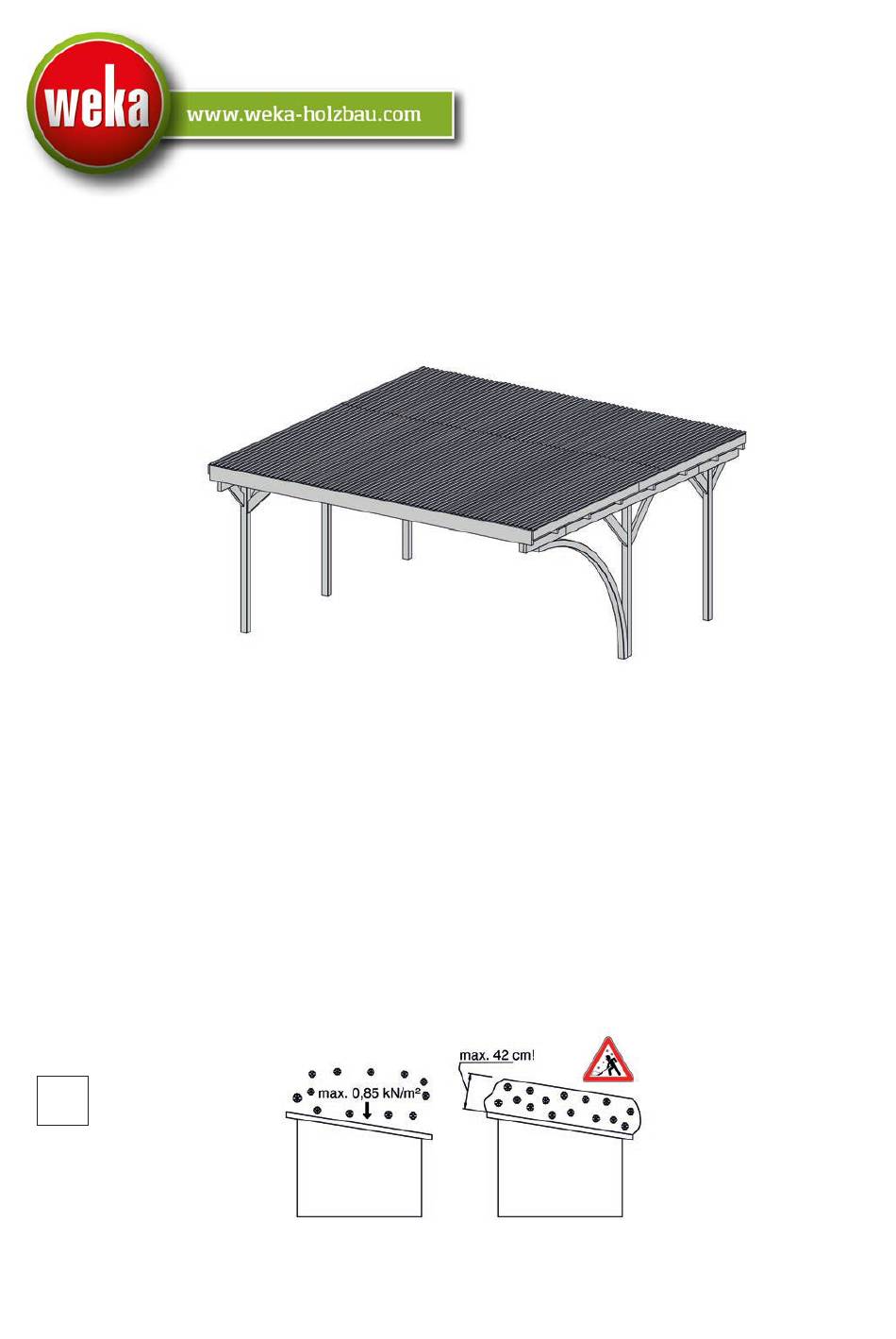

- Seite 1 Carport mit Leimholzbogen Art.-Nr.: 616.5050.40.10 Montage-, Bedienungs- und Wartungsanleitung T2-20.41 Stand: 2225...
- Seite 2 örtlichen Baufachmann. Es besteht sonst eventuell Einsturzgefahr! Platzbedarf Der Platzbedarf richtet sich nach der Größe Ihres weka - Produktes. Da das Produkt ständig umlaufend von außen umgangen, kontrolliert und belüftet werden sollte, muss ein Freiraum von ca. 1,0- 1,5m allseitig vorhan- den sein.
- Seite 3 Holzschutzmaßnahmen sind vom Kunden in eigener Verantwortlichkeit durchzuführen. Ohne vorschriftsmäßigen Holzschutz kann keine Gewährleistung übernommen werden. Bitte beachten Sie auch die diesbezüglichen Bestimmungen in unseren Garantieerklärungen. Wenn Sie die Montage durch ein weka-Montageteam vereinbaren, müssen die erforderlichen Anstricharbeiten vor Beginn der Montage beendet sein. Kesseldruckimprägnierte Produkte Bei kesseldruckimprägnierten Produkten werden Holzschutzsalze unter hohem Druck in das Holz gepresst,...
- Seite 4 Befestigung sämtlicher Holzbauteile an der Hauswand ist nicht im Lieferumfang enthalten. Das müssen Sie während des Aufbaus beachten! Für die Montage des weka - Produktes sind mindestens 2 Personen erforderlich. Alle Schraubverbindungen sind vorzubohren, um Beschädigungen an den Holzteilen zu vermeiden! Folgendes Zeichen macht Sie während der...
- Seite 5 Schicht (Lage), die Sie nach Ihren Vorstellungen (z.B. Dachpappe oder Schindeln) gemäß den aktuell gelten- den Verlegeregeln aufbringen müssen. Anderenfalls ist mit Schäden an Ihrem weka-Produkt zu rechnen. Hinweis Die Verschraubungen müssen in regelmäßigen Abständen überprüft und nachgezogen werden. Dieses Pro- dukt ist überwiegend aus Massivholz gefertigt und da es sich bei dem Werkstoff Holz um ein Naturprodukt...
- Seite 6 Wir gewähren Ihnen zu nachfolgenden Konditionen – jedoch nur auf die Holzteile unserer Produkte (weka-Produkt genannt), nicht auf damit verbundene Bauteile oder Bestandteile des weka-Produkts aus anderem Material als Holz – ab Lieferdatum 5 Jahre Garantie auf Funktion. Innerhalb der Garantiezeit werden fehlerhafte Teile oder fehlende Teile der Ware oder die Ware selbst nach unserer Wahl ersetzt.
- Seite 7 Montagebedingungen für weka - Montageteam Wenn Sie Montagehilfe in Anspruch nehmen und dazu ein weka - Montageteam rufen, wird die weka Holzbau GmbH für Sie wie folgt tätig: Montage bedeutet das anleitungsgemäße Zusammenfügen (Aufbau) der gelieferten Einzelteile der Ware ohne Anstrich, Lieferung und Montage von Zubehör und Zubehörteilen.
- Seite 8 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 9 Abmessung Bild Anzahl (Stück) ( mm ) G656.01.0001 90/90/2150 G606.01.0013 90/90/3276 G671.01.0003 60/120/2550 G651.01.0072 60/120/3540 G616.01.0006 60/120/1580 G607.02.0001 40/120/3140 G616.01.0007 40/120/930 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 10 Abmessung Bild Anzahl (Stück) ( mm ) G616.01.0002 40/200/4960 G616.01.0005 40/120/800 G651.02.0002 40/120/500 K109.1131.3100 1090/3100 K109.1124.3100 1090/2400 G616.01.0003 20/120/2500 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 11 Abmessung Anzahl (Stück) Bild ( mm ) K005.1010.0001 M10 x 100 K005.1108.0001 M8 x 110 K005.1410.0001 M10 x 140 K002.8400.0001 2/24/8,4 K002.1050.0011 2,5/30/10,5 K031.5050.0001 50/50/40 K002.2050.0004 5,0 x 20 K002.3550.0004 5,0 x 35 K001.1250.0004 5,0 x 120 K001.8050.0004 5,0 x 80 K001.6040.0004 4,0 x 60 Technische Änderungen vorbehalten!
- Seite 12 Abmessung Anzahl (Stück) Bild ( mm ) K012.4545.0005 4,5 x 45 K014.1810.0001 10 x 18 K009.3012.0001 M12 x 300 K009.2212.0001 M12 x 220 K024.1200.0001 K020.1340.0001 4/44/13,5 K074.4812.0002 14/48/48 K033.4012.0001 2/40/120 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 13 ca.1% Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 14 M10 x 100 2,5/30/10,5 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 15 M8 x 110 5,0 x 80 2/24/8,4 8x M11 2x M4 2x M2 8x M11 2x M2 M10 x 140 2,5/30/10,5 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 16 14/48/48 M12 x 300 M12 x 220 4/44/13,5 M17 M18 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 17 5,0 x 120 5,0 x 80 +2x M9 +2x M11 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 18 50/50/40 5,0 x 35 + M8 4x M8 8x M8 +8x M8 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 19 5,0 x 120 5,0 x 80 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 20 2/40/120 5,0 x 20 4,0 x 60 2x M12 +6x M7 2x M12 6x M7 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 21 vorwiegende Windrichtung Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 22 4,5 x 45 10 x 18 Technische Änderungen vorbehalten! © Copyright HRB 3662...
