Siko RTX500 Benutzerinformation

Benutzerinformation
RTX500
Funkmodul
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B. RTX500-0023
3. Kurzbeschreibung
Das RTX500 ist ein Interfacemodul mit Empfangs-
funktion (wahlweise Sendefunktion) zur draht-
losen Kommunikation mit der Funkmessanzeige
MA503WL. An einem RTX500 können bis zu zehn
MA503WL betrieben werden.
RTX500 Datum 18.05.2009
Bauform ES
Bauform H
Varianten-Nr.
Geräte-Typ
Technische Daten:
Spannungsversorgung:
Stromaufnahme:
Funkfrequenz:
Empfangsempfindlichkeit: -111 dbm
Schutz:
Schnittstelle:
Arbeitstemperatur:
Lagertemperatur:
Luftfeuchte:
4. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggf. zusätzlich gegen schädliche Umwelteinflüsse,
wie z.B. Spritzwasser, Staub, Schläge, Temperatur
geschützt werden.
Das RTX500 ist zum Anbau an eine Hutschiene z.B.
nach DIN EN 50022, DIN EN 50035 vorgesehen.
• Gerät in die Schiene einhängen und aufschnappen.
• Zum Lösen des RTX500 mit einem Schraubendreher
unten einhaken und in Pfeilrichtung Klemmung
lösen.

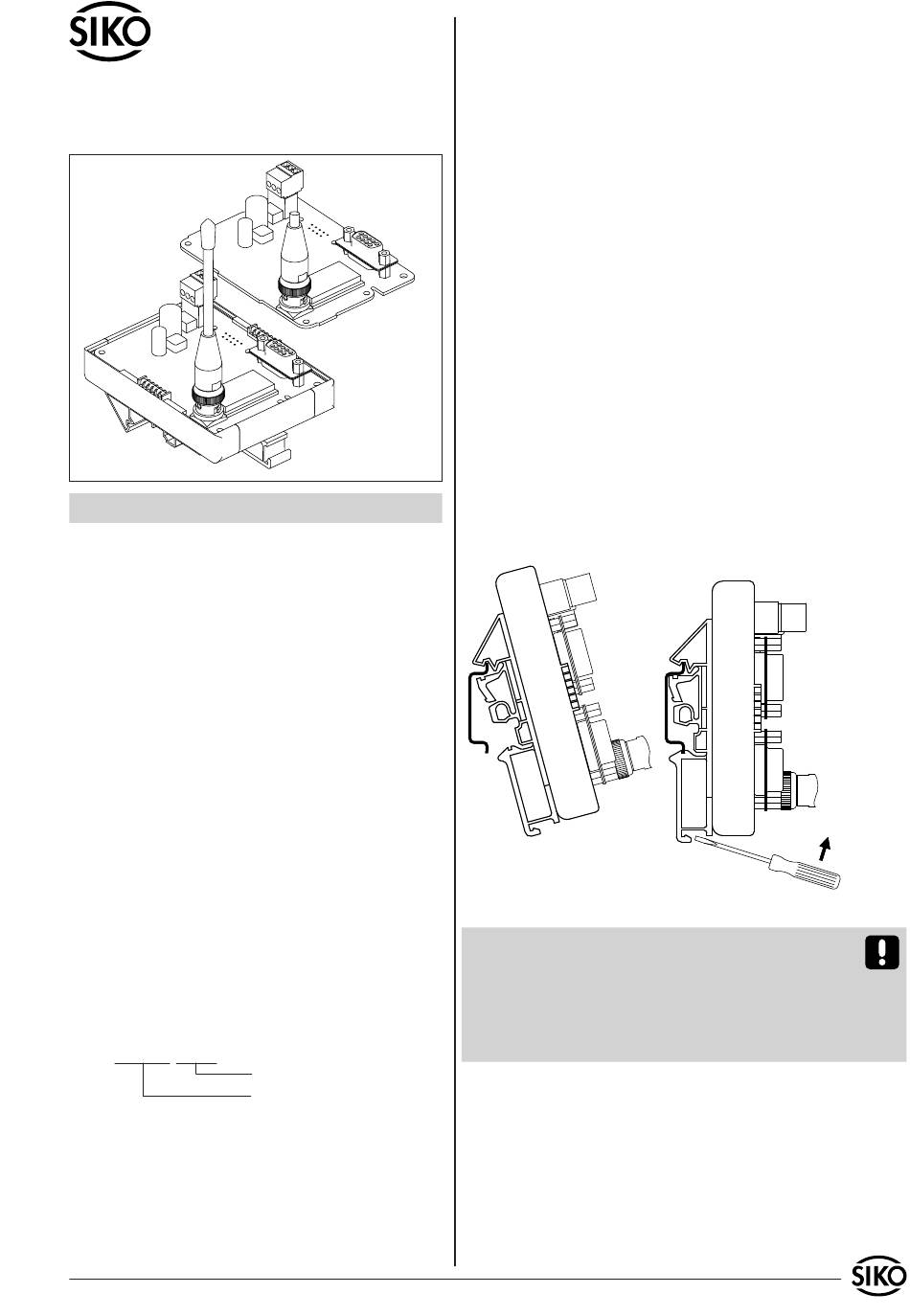

Abb. 1: Einbau / Ausbau
Hinweis: Beim Einbau des RTX500 in ein metalli-
sches Gehäuse (z.B. Schaltschrank) empfehlen wir
die Antenne über eine BNC Verlängerungsleitung
+ BNC Schaltschrankdurchführung nach außen zu
führen, um die maximale Reichweite zu gewähr-
leisten.
5. Elektrischer Anschluss
• Verdrahtungsarbeiten dürfen nur spannungslos
erfolgen!
• Litzen sind mit Aderendhülsen zu versehen.
• Vor dem Einschalten sind alle Leitungsanschlüsse
und Steckverbindungen zu überprüfen.
Art.Nr. 82470
24VDC ±20%
< 1VA
868 ... 870 MHz,
902 ... 928 MHz (USA)
kein Verpolschutz
RS232 / RS485
0° ... +60°C
-20° ... +70°C
Betauung nicht erlaubt
Änd. Stand 155/09 1
