Bedienungsanleitung
strawa Comfort Anschlussstation FBH-63-V-CA-E
Artikelnummer: 52032053xx
4.

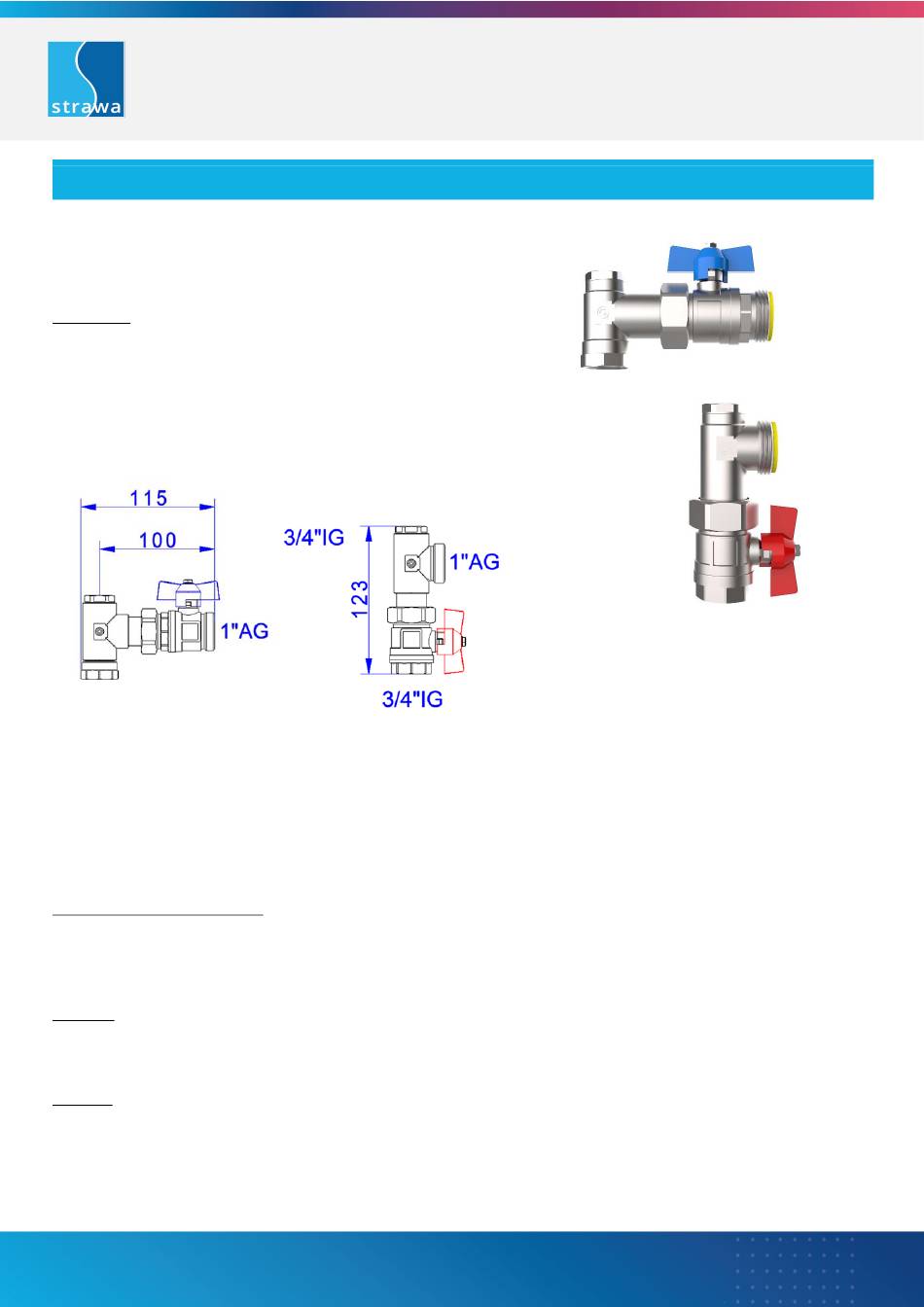

ANSCHLUSSGARNITUR VERTIKAL

Technische Daten
Winkelanschlussstücke Edelstahl mit 1/2" Stopfen
Vor- und Rücklaufkugelhahn aus Messing, vernickelt
Flügelgriff rot für Vorlauf und blau für Rücklauf
Anschlüsse
primär 3/4" IG
sekundär 1" AG flachdichtend, für Verteileranschluss
max. Betriebstemperatur
max. Betriebsdruck
Bemaßung [mm]

Funktion

Die Auf-/Zustellung des Kugelhahnes wird mit einer 90°-Drehbewegung erreicht.
Zeigt der Hebel in Rohrleitungsrichtung, ist der Kugelhahn geöffnet.
Zeigt er quer zur Rohrleitung, ist der Kugelhahn geschlossen.
Der Kugelhahn schließt im Uhrzeigersinn und öffnet entgegengesetzt.
Sicherheit
Bestimmungsgemäßer Einsatz
Die Anschlussgarnituren können in allen Lagen montiert werden. Bei der Anwendung muss auf die zulässige
Betriebstemperatur (max. 80 °C) bzw. den zulässigen Betriebsdruck (max. 16 bar) geachtet werden (dazu
Auslegungsdaten Verteiler beachten). Heizungswasser gemäß VDI 2035 verwenden. Die Anforderungen der
DIN 4109 / VDI 4100 und der VDE 0100 701 sind einzuhalten.
Montage
Die Anschlussgarnituren dürfen nur von ausgebildetem Fachpersonal montiert und bedient werden. Fachhandwerker
müssen die Bedienungsanleitung lesen, verstehen und beachten. Eine Haftung des Herstellers gemäß den
gesetzlichen Bestimmungen ist nur unter Einhaltung der oben genannten Bedingungen gegeben.
Wartung
Wartungsarbeiten dürfen nur im drucklosen Zustand erfolgen. Unter normalen Betriebsbedingungen benötigen die
Kugelhähne keine Wartung. Wir empfehlen jedoch, die Kugelhähne mindestens einmal pro Jahr zu bedienen, um
dauerhaft die optimale Funktionstüchtigkeit zu erhalten. Diese setzt eine einwandfreie Wasserqualität, sowie den
korrekten Einbau voraus.
strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen
Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com
80 °C
16 bar
Seite 6 / 13
Technische Änderungen vorbehalten
Erstellungsdatum: 08.11.2023
