Bedienungsanleitung

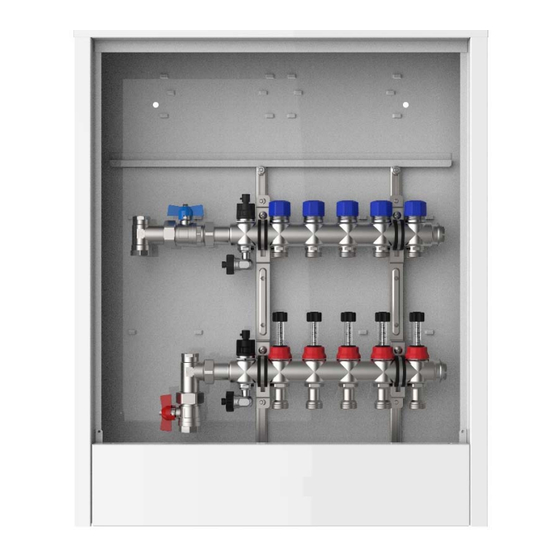

Comfort Anschlussstation FBH-63-V-CA
Beschreibung
Wärmestation für Flächenheizung und -kühlung, bestehend aus vormontiertem Heizkreisverteiler e-class 63 mit
Primärabsperrungen im Comfort-Aufputz-Schrank CA.
Einstanzungen für schnelle KLICK-Montage von Wasserzählereinbaustrecken und strawalogiX Klemmleiste mit
Stellantrieben.
Der Primäranschluss ist vertikal ausgerichtet.
Platzhalter für
-
strawalogiX RT-STA Klemmleiste 230 V + Montageblech
-
strawatherm Stellantrieb
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur 70 °C
max. Betriebsdruck
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
5203200302
Schrank
442 x 710
B x H in mm
Heizkreise
9
Artikel-Nr.
5203200309
Schrank
732 x 710
B x H in mm
Technische Änderungen vorbehalten.
Technische Änderungen vorbehalten.
Stand 03/2021
Stand 07/2020
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
4 bar
3
4
5203200303
5203200304
442 x 710
496 x 710
10
11
5203200310
5203200311
882 x 710
882 x 710
5
6
5203200305
5203200306
582 x 710
582 x 710
12
13
5203200312
5203200313
882 x 710
1032 x 710
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
Art.-Nr.: 5203200305
7
8
5203200307
5203200308
732 x 710
732 x 710
14
5203200314
1032 x 710
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
