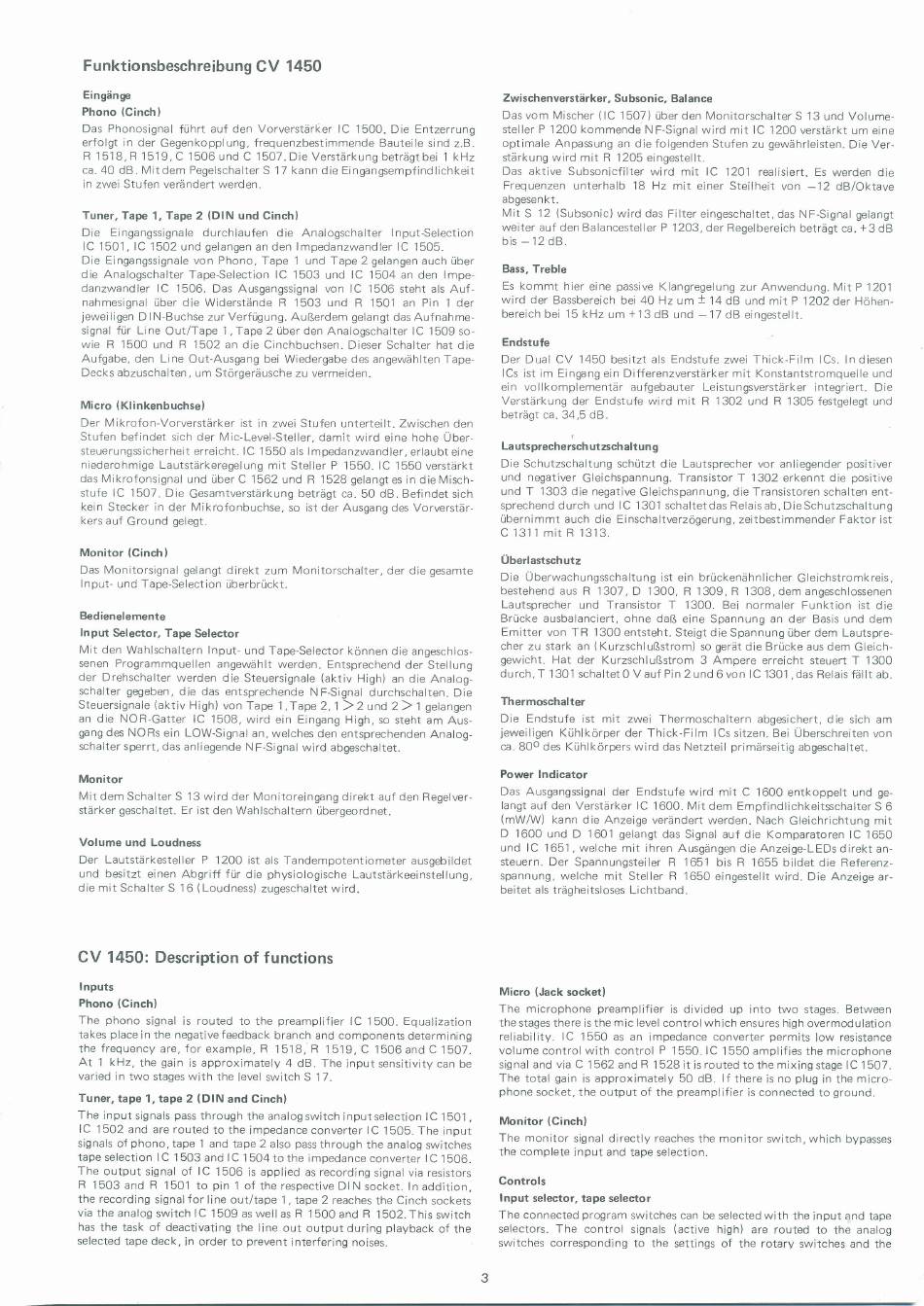

Funktionsbeschreibung
CV
1450
Eingänge
Phono {Cinch}
Das Phonosignal führt auf den Vorverstärlier
lC
1500. Die
Entzerrung
erfolgt in
der
Gegenkopplung. frequenzbestimmende Bauteile sind
z.B.
R 1518,R 1519,C 1506und C\SOT.DieVerstärkungbeträgtbei
1
kHz
ca.
40 dB. Mit
dem Pegelschalter S
I7
kann die Eingangsempf indlichkeit
in zwei Stufen verändert werden.
Tuner, Tape 1,Tape
2 (DlN
und
Cinchl
Die
Eingangssignale
durchlaufen
die
Analogschalter Input-Selection
lC
1501
,lC
1502 und gelangen an den lmpedanzwandler
lC
15O5.
Die
Eingangssignale
von Phono, Tape 1 und
Tape 2 gelangen auch über
die
Analogschalter Tape-Selection
lC
'1503
und
lC
'1
504 an den lmpe-
danzwandler
lC
1506.
Das Ausgangssignal
von lC
1506
steht
als
Auf-
nahmesignal über die Widerstände
R
1503
und R
15O1
an Pin
1
der
jeweiligen DIN-Buchse zur Verfügung. Außerdem
gelangt
das
Aufnahme-
signal
für
Line Out/Tape
1,Tape2
über den Analogschalter
lC
1509
so,
wie
F
'i500
und
R
1502 an die Cinchbuchsen. Dieser Schalter hat die
Aufgabe, den Line
Out-Ausgang
bei
Wiedergabe des angewählten
Tape-
Decks
abzuschalten, um Störgeräusche zu vermeiden.
Micro
(KlinkenbuchseI
Der Mikrofon-Vorverstärker
ist in
zwei
Stufen unterteilt.
Zwischen
den
Stufen befindet
sich
der
Mic-Level-Steller,
damlt wird
eine hohe über-
steuerungssicherheit erreicht. lC
1
550 als
I
mpedanzwandler, erlaubt
eine
niederohmige Lautstärkeregelung mit
Steller
P
1550.
lC
1550 verstärkt
das
Mikrofonsignal und
über
C 1562 und R
1528
gelangt
es
in die Misch-
stufe
lC
1507.
Die
Gesamtverstärkung
beträgt
ca. 50 dB. Befindet
sich
kein Stecker in der Mikrofonbuchse, so
ist der
Ausgang des
Vorverstär-
kers
auf Ground
gelegt.
Monitor
(Cinch)
Das
Monitorsignal
gelangt
direkt
zum Monitorschalter, der die
gesamte
lnput-
und Tape-Selection überbrückt.
Bedienelemente
lnput
Selector, Tape Selector
Mlt
den
Wahlschaltern
lnput-
und Tape-Selector können die
angeschlos-
senen Programmquellen angewählt werden.
Entsprechend
der
Stellung
der
Drehschalter werden die
Steuersignale
(aktiv
High)
an
die
Analog-
schalter
gegeben,
die
das entsprechende NF-Signal durchschalten. Die
Steuersignale
(aktiv High)
von Tape
1,Iape
2,
1
)2
und 2
)
1
gelangen
an
die
NOR-Gatter lC
1508, wird ein
Eingang High, so steht
am Aus-
gang des NORs ein
LOW-Signal
an,
welches den entsprechenden Analog-
schalter sperrt,
das anliegende
N F-Signal
wird
abgeschaltet.
Monitor
Mit
dem Schalter S
13
wird
der Monitoreingang
direkt
auf den Regelver-
stärker geschaltet. Er ist den Wahlschaltern übergeordnet.
Volume und
Loudness
Der Lautstärkesteller P
1200 ist
als
Tandempotentiometer
ausgebildet
und
besitzt
einen
Abgriff für die physiologische Lautstärkeeinstellung,
die
mit
Schalter S 16 (Loudness) zugeschaltet
wird.
CV 1450: Description of functions
lnputs
Phono (Cinch)
The
phono signal
is routed
to
the
preamplifier
lC 1500.
Equalization
takes placein
the
negativefeedback branch and components determining
the frequency
are,
for
example.
R
1518,
R
1519, C
1506and C'l 507.
At
1
kHz, the gain
is
approximately 4
dB. The jnput sensitivity
can
be
varied in two
stages
with
the level switch S
17.
Tuner, tape
1,tape2
(DlN
and Cinch)
The input
signals
pass
through
the analogswitch
inputselectjon lC
150j,
lC
15O2 and
are
routed to the impedance converter
I
C
1
505. The input
signals
of phono, tape
1 and tape 2
also
pass through
the analog switches
tape selection lC
1503 and
lC 15O4tothe
impedance
converter lC
1506_
The output
signal
of lC
1506
is
applied
as
recording signal via
resistors
R
1503 and
R
15O1
to pin
1
of the
respective DIN socket. ln addition,
the recording
signal
for
line out/tape
1
,
tape
2
reaches the Cinch
sockets
via the analog switch
lC
1509
as
wellas R
1500 and
R
1502.This
switch
has the task
of
deactivating the line out outputduring playback
of
the
selected tape
deck, in
order
to prevent
interfering noises.
Zwischenverstärker,
Su
bsonic,
Balance
Dasvom Mischer
(lC
1507)
überden MonitorschalterS
13 und Volume-
steller
P
l20O
kommendeNF-signal wird mit
lC
1200 verstärkt um eine
optimale
Anpassung an die folgenden
Stuf en
zu gewährleisten. Die Ver-
stärkung
wird mit R
1205 eingestellt.
Das aktive
Subsonicfilter
wird
mit lC
1201 realisiert.
Es werden dle
Frequenzen
unterhalb 18 Hz mit
einer Steilheit von
-12
dB/Oktave
abgesen
k
t.
N/it
S
12
(Subsonic)
wird
das
Filter
eingeschaltet, das NF-Signal
gelangt
weiter auf
den Balancesteller P 1203, der Regelbereich beträgt
ca.
+3
dB
bis
- 12
dB.
Bass,
Treble
Es
kommt
hier
eine passive
Klangregelung zur Anwendung. lvlit P
1201
wird der
Bassbereich bei
40tsz
um
114
dB
und
mit
P 1202 der
Höhen-
bereich bei
15
kHz
um
+.13 dB und
-17
dB einqestellt.
Endstufe
Der Dual CV
1450 besitzt als
Endstufe zwei Thick-Film
lCs. ln
diesen
lCs ist im
Eingang ein
Differenzverstärker
mit
Konstantstromquelle und
ein
vollkomplementär aufgebauter
Leistungsverstärker
integriert.
Die
Verstärkung
der Endstufe wird
mit
R 1302 und R l305festgelegt
und
beträgt
ca.34,5
dB.
I
La
utsprechersch utzschaltun
g
Die Schutzschaltung schützt
die
Lautsprecher
vor anliegender positiver
und
negativer Gleichspannung. Transistor
f
13O2
erkennt die positive
und
T
'1303
die
negative
Gleichspannung, die Transistoren schalten ent-
sprechend
durch und lC
1
30i
schaltet
das Relais ab. Die
Schutzschaltung
übernimmt
auch
die
Einschaltverzögerung, zeitbestimmender Faktor
ist
C
1311
mit
R
1313.
Überlastschutz
Die
Überwachungsschaltung
ist ein
brückenähnl icher
Gleichstromkreis,
bestehend aus
R
1307,
D
1300, R
'1309,
R 1308, dem
angeschlossenen
Lautsprecher und
Transistor
T
1300. Bei
normaler Funktion ist
die
Brücke ausbaianciert, ohne daß eine
Spannung
an
der
Basis
und
dem
Emitter von
TR 1300 entsteht. Steigt die Spannung
über
dem Lautspre-
cher zu stark an
(Kurzschlußstrom)
so gerät
die
Brücke
aus
dem Gleich-
gewicht. Hat der
Kurzschlußstrom
3
Ampere erreicht
steuert
T
'i300
durch, T
1301
schaltet
O
V
auf
Pin
2
und
6
von lC
1301
,
das Relais
fällt
ab.
Thermoschalter
Die
Endstufe
ist mit
zwei
Thermoschaltern
abgesichert,
die
sich
am
jeweiligen Kühlkörper der
Thick-Film
lCs sitzen. Bei Überschreiten
von
ca. 80o des Kühlkörpers
wird
das
Netzteil primärseitig
abgeschaltet.
Power lndicator
Das Ausgangssignal
der
Endstufe
wird mit C
1600
entkoppelt und
ge-
langt auf den Verstärker lC
1600.
Mit
dem Empfindlichkeitsschalter
S
6
(mW/W) kann die
Anzeige verändert werden. Nach Gleichrichtung mit
D
1600 und
D
i601
gelangt
das Signal
aufdie
Komparatoren lC
1650
und lC
1651 ,
welche
mit
ihren
Ausgängen
die Anzeige-LEDs
direkt
an-
steuern.
Der
Spannungsteiler
R
1651 bis
R
1655 bildet die
Referenz-
spannung, welche
mit
Steller
R
'1650
eingestellt
wird.
Die Anzeige
ar-
beitet
als trägheitsloses Lichtband.
Micro
{Jack socket}
The
microphone preamplifier is
divided up Into two
stages. Between
the
stages
there
is
the mic
level
controlwhich
ensures high overmodu,ation
reliability.
lC
1550
as
an
impedance
converter permits
low
resistance
volumecontrol
with
control P
1550. lC l550amplifiesthemicrophone
signal
and via C 1562
and
R 1528 it
is
routed to the mixing
stage lC 1507.
The
total gain
is
approximately 50
dB.
lf
there
is
no plug in the micro-
phone socket,
the
output of the preamplifier
is
connected to
ground.
Monitor (Cinchl
The
monitor
signal
directly
reaches
the monitor
switch,
which
bypasses
the complete input and tape selection.
Controls
lnput
selector, tape selector
The connected program switches can
be selected
with
the
input
and
tape
selectors.
The control signals (active
high)
are routed
to
the
analog
switches
corresponding
to
the settings
of
the rotarv
switches and the
