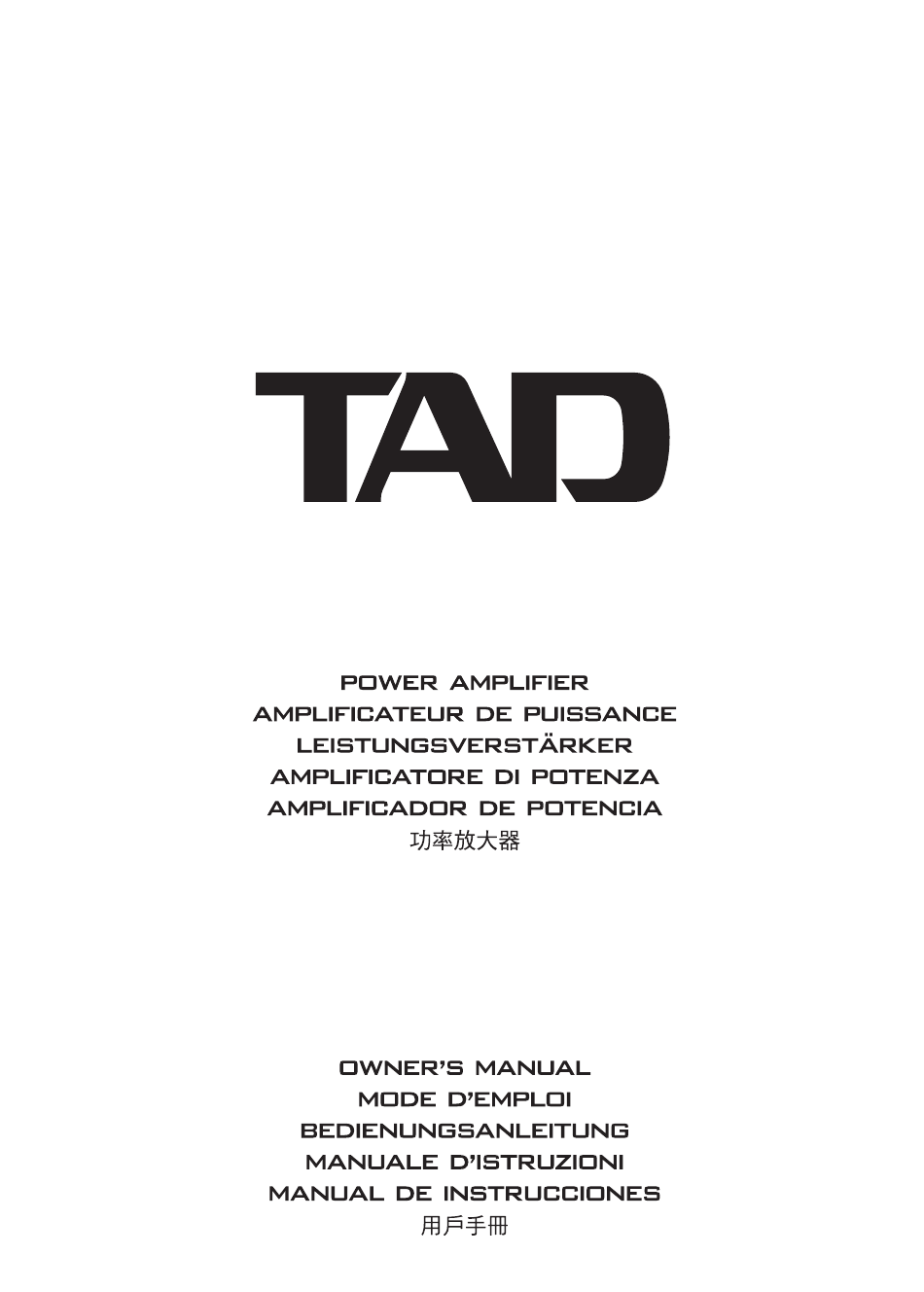

- Seite 1 TAD-M700 TAD-M700S...
- Seite 37 TAD-M700 / TAD-M700S...
-
Seite 38: Betriebsumgebung
WICHTIG CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ACHTUNG: Das Blitzsymbol in einem Dreieck weist den Ein Ausrufezeichen in einem Dreieck weist Benutzer darauf hin, dass eine UM SICH NICHT DER GEFAHR EINES den Benutzer auf wichtige Bedienungs- und Berührungsgefahr mit nicht isolierten Teilen ELEKTRISCHEN SCHLAGES Wartungsanweisungen in den Dokumenten... -
Seite 39: Vorsicht Mit Dem Netzkabel
VORSICHT MIT DEM NETZKABEL ACHTUNG Fassen Sie das Netzkabel immer am Stecker. Ziehen Sie Der POWER-Schalter dieses Gerätes trennt das Gerät nicht am Kabel selbst, und fassen Sie das Netzkabel nicht vollständig vom Stromnetz. Um das Gerät niemals mit nassen Händen an, da dies einen vollständig vom Netz zu trennen, muss der Kurzschluss oder elektrischen Schlag verursachen Netzstecker aus der Netzsteckdose gezogen werden. - Seite 40 INHALTSVERZEICHNIS Wir danken Ihnen, dass Sie sich für dieses Produkt von TAD entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vollständig durch, um zu erfahren, wie Sie Ihr neues Gerät richtig bedienen. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf.
-
Seite 41: Einleitung
Spannungsverstärkender Stromkreis Die Anzahl Eingangskreiselemente wurde durch Übernahme eines passenden Paares FET-Eingangskreise auf Grundlage einer proprietären Technologiephilosophie bei TAD deutlich reduziert. Signalverstärkung mit einem hohen Maß an Reinheit wurde durch eine einfache, saubere Struktur für die erste Stage ermöglicht, die anschließend einen leistungsfähige Lautsprechertreiber erzeugt. -
Seite 42: Vor Der Inbetriebnahme
VOR DER INBETRIEBNAHME Überprüfen des mitgelieferten Zubehörs Bitte vergewissern Sie sich nach dem Auspacken, dass alle nachstehend aufgeführten Zubehörartikel vollständig im Verpackungskarton enthalten sind. Netzkabel Netzkabel (Modell für Europa, Asien) (Modell für USA, Kanada) 2-Stift-Steckerausführung 3-Stift-Steckerausführung (für europäische Länder außer (für Großbritannien, Singapur Großbritannien) und Hongkong) - Seite 43 Wenn sich dieser Schalter in der Stellung ON befindet, schaltet das Gerät nach ca. zwei Stunden automatisch in den Standby-Modus. Wenn sich der Schalter in der Stellung OFF befindet, ist diese Funktion deaktiviert. 7. BI-AMP-Switch Verbinden Sie den BI-AMP mit 2 Leistungsverstärkern. TAD-M700 / TAD-M700S...
-
Seite 44: Aufstellung Und Anschlüsse
AUFSTELLUNG UND ANSCHLÜSSE Aufstellung WARNUNG Da das Gerät groß und schwer ist, sollte es von mindestens vier Personen transportiert, ausgepackt und installiert werden. Wählen Sie eine ebene, waagerechte Unterlage als Aufstellungsort, deren Tragvermögen für das Gewicht dieses Gerätes ausreicht. Anderenfalls besteht die Gefahr, dass das Gerät herunterfällt und ein Unfall verursacht wird. Es wird empfohlen, das Gerät direkt auf einem stabilen Fußboden aufzustellen. -
Seite 45: Stachelhöhe Anpassen
Entfernen Sie wie nachstehend abgebildet die Abdeckung am hinteren rechten Bein des Gerätes. Setzen Sie den mitgelieferten Sechskantschlüssel ein und passen Sie die Stachelhöhe so an, dass das Gerät nicht wackelt. Bringen Sie die in Schritt 1 entfernte Abdeckung wieder an. TAD-M700 / TAD-M700S... -
Seite 46: Anschließen Anderer Geräte
Verwenden Sie im Fachhandel erhältliche Lautsprecherkabel für die Anschlüsse. Achten Sie vor dem Anschließen anderer Geräte an den Verstärker stets darauf, die betreffenden Geräte auszuschalten und ihre Netzkabel abzutrennen. TAD-M700 Vorverstärker An symme trische Ausgangs buchsen An symme trische Ausgangs buchsen... -
Seite 47: Anschließen Eines Vorverstärkers
Anschließen eines Vorverstärkers Verbinden Sie ein symmetrisches Kabel mit einem XLR-Stecker (separat erhältlich) mit dem INPUT (BALANCED) des Gerätes und dem symmetrischen Ausgang des Vorverstärkers. Eingangsbuchse INPUT (BALANCED) INPUT (entspricht XLR-3-31) 1: Masse 2: stromführend 3: nicht stromführend (BALANCED) TAD-M700 / TAD-M700S... -
Seite 48: Zweiadrige Verbindung
Damit Sie Lautsprecher über eine zweiadrige Verbindung mit diesem Gerät verbinden können, müssen die Lautsprecher diese Art der Verbindung unterstützen. Richten Sie die Hoch- und Niedrig-Kabel zum Anschließen richtig aus. [Beispiel der Verbindung mit einem Lautsprechersystem über zweiadrige Anschlüsse] TAD-M700 Vorverstärker An symme trische Ausgangs buchsen... -
Seite 49: Bi-Amp-Anschluss
Bei dem BI-AMP-Anschluss handelt es sich um den Anschluss der Eingangsklemmen Tief / Hoch für den Lautsprecherton über 2 Paar Verstärker- und Lautsprecherkabel. Für den BI-AMP-Anschluss werden zwei TAD-M700S-Geräte benötigt. Achten Sie darauf, dass der Schalter zur Stromversorgung dieser Ausrüstung und jede einzelne Komponente nicht EINgeschaltet ist, während Sie den Switch anschließen und hinzuschalten. -
Seite 50: Anschließen Der Lautsprecher
Anschließen der Lautsprecher ACHTUNG Die Eingangsklemmen von Lautsprecherboxen weisen jeweils einen negativen (–) und einen positiven (+) Pol auf. Achten Sie beim Anschließen der Lautsprecherkabel an die Klemmen des Verstärkers auf einen polaritätsgerechten Anschluss. Schließen Sie ausschließlich Lautsprecher mit einer Impedanz zwischen 4 Ω und 16 Ω an diesen Verstärker an. ... -
Seite 51: Anschließen Des Netzkabels
Kabeln gebündelt werden. Netzkabel sind grundsätzlich so zu verlegen, dass Personen nicht darauf treten können. Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen. Unterziehen Sie das Netzkabel in regelmäßigen Zeitabständen einer Sichtprüfung. Falls Anzeichen von Beschädigung festgestellt werden, erwerben Sie bitte unverzüglich ein Ersatzkabel von Ihrem Fachhändler. TAD-M700 / TAD-M700S... -
Seite 52: Starten Der Wiedergabe
STARTEN DER WIEDERGABE Vor dem Einschalten der Stromzufuhr Vergewissern Sie sich, dass alle Anschlüsse an den Eingangs- und Ausgangsbuchsen korrekt hergestellt wurden. Wiedergabe Drehen Sie die Lautstärke am Vorverstärker ganz zurück. Schalten Sie den Vorverstärker ein. Schalten Sie dieses Gerät ein. Die Betriebsanzeige leuchtet acht Sekunden lang rot. -
Seite 53: Störungsbeseitigung
Schließen Sie die Lautsprecherkabel fest an. falsch angeschlossen. Lautsprecherklemmen oder Kabelstecker Reinigen Sie die Klemmen und Stecker. sind verschmutzt. Die Betriebsanzeige blinkt rot. Bitte schlagen Sie im Abschnitt „Schutzschaltung“ auf Seite 16 nach, um die Störungsursache zu beseitigen. TAD-M700 / TAD-M700S... -
Seite 54: Technische Daten
TECHNISCHE DATEN Verstärkerteil Ausgangsleistung M700 ................................700 W (1 kHz, 4 Ω) 350 W (1 kHz, 8 Ω) M700S ................................350 W/ch (1 kHz, 4 Ω) 175 W/ch (1 kHz, 8 Ω) Nennverzerrungen M700 ..........................Weniger als 0,005% (1 kHz, 4 Ω, 350 W) M700S ..........................Weniger als 0,005% (1 kHz, 4 Ω, 175 W) Signal-Rauschabstand (IHF, kurzgeschlossen, A-Netzwerk) ................. - Seite 55 TAD-M700 / TAD-M700S...
