9. Bedienung Rockwell
Prüfablauf
- Prüfling einlegen
- Benutzer wird aufgefordert (gelber Kreis) – „Vorlast aufbringen"
- wird die Vorlast aufgebracht, bewegt sich der blaue Balken in den grünen Bereich
- Haltezeit T0 läuft ab
- Benutzer wird aufgefordert (gelber Kreis) – „Hauptlast aufbringen"
- Eindringkörper dringt in den Prüfling ein
- Haltezeit T1 läuft ab
- Benutzer wird aufgefordert (gelber Kreis) – „Hauptlast zurücknehmen"
- Haltezeit T2 läuft ab
-
Messergebnis wird angezeigt (Grün oder Rot) - siehe 9.4. Toleranzbewertung (Seite 12)

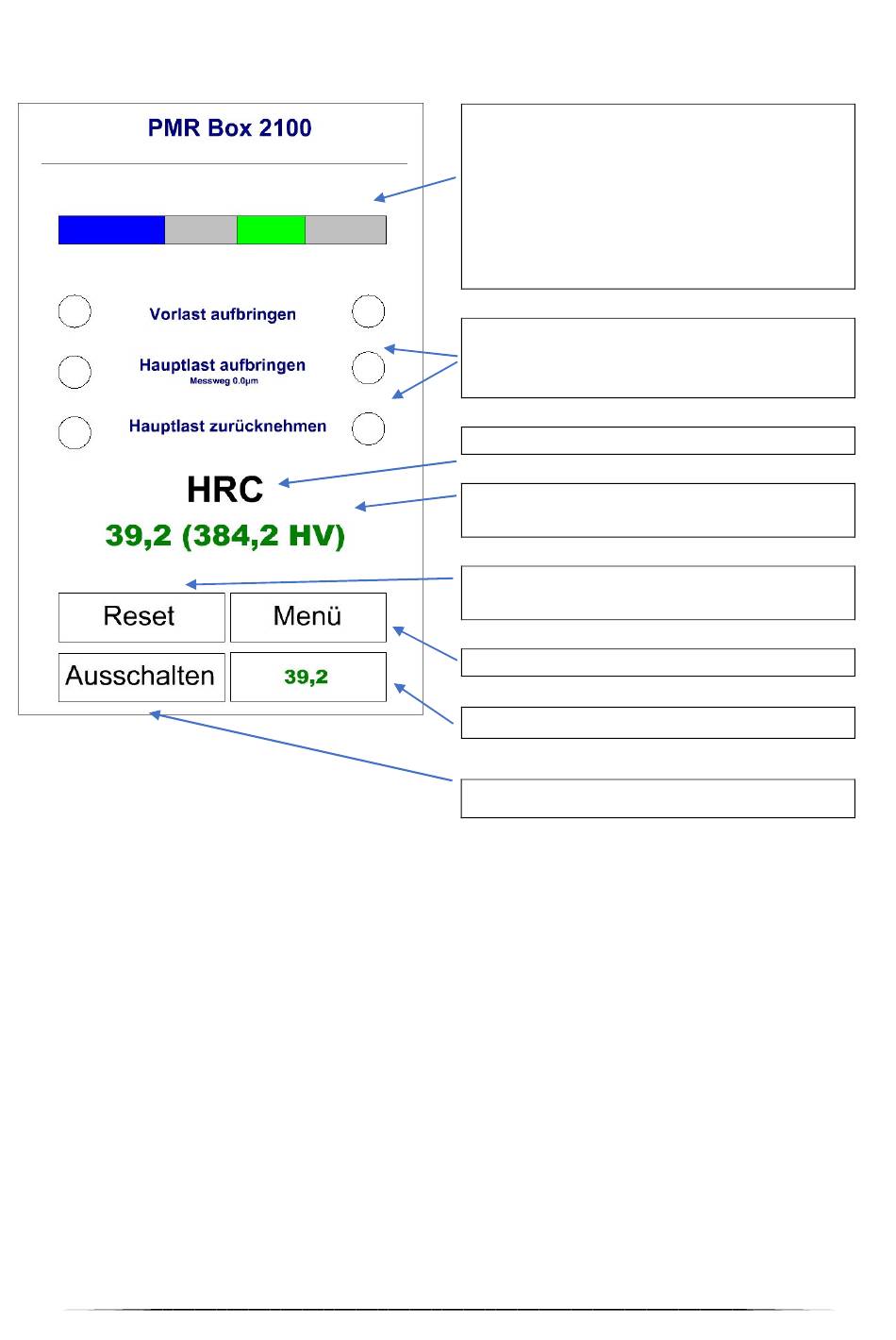

Aktuelle Position des Eindringkörpers
Der Balken zeigt den festgelegten
Messbereich.
Der grüne Bereich zeigt den Vorlastbereich.
Ist die Vorlast erreicht, muss sich der blaue
Balken im Vorlastbereich befinden, damit
die Messung beginnen kann.
Vorgaben für den Bediener
Gelb
Aktion vom Bediener erforderlich
Grün
Vorgang abwarten
Verfahren
Ergebnis der Messung,
Umwertung in Klammern mit Verfahren
Zurücksetzen des Vorgangs (z.B.
Fehlmessung/)
Aufrufen des Menüs
Zustand Datenkommunikation
Gerät abschalten
8
