OSRAM OPTOTRONIC OTi DALI 35/220-240/400 D NFC TW L Installations- Und Betriebshinweise

OPTOTRONIC
1)
OTi DALI 35/220-240/400 D NFC TW L
OTi DALI 75/220-240/700 D NFC TW L
A
7)
Input
6)
PE
DA
DA

Installations- und Betriebshinweise (nicht isolierter Treiber): Schließen Sie nur LED-Lasttypen
an. Die Lastabschaltung erfolgt bei U out unter 45 V (35-W-Treiber) bzw. 50 V (75-W-Treiber) oder
U out über 240 V. Verdrahtungshinweise (siehe Abb. A): Der Leuchtenhersteller ist letztlich für den
ordnungsgemäßen PE-Anschluss verantwortlich. Verbinden Sie nicht Ausgangskanäle 1 und 2,
sonst können LED-Treiber oder LED-Modul beschädigt werden. Einstellung Ausgangsstrom =
durch Softwareprogrammierung mithilfe der DALI-Schnittstelle oder über NFC (Nahfeldkommu-
nikation). Schließen Sie das Gerät an einen DALI-Programmierer (d.h. DALI Magic) an, und lassen
Sie die Software Tuner4TRONIC auf einem PC laufen – befolgen Sie dann die Anweisungen.
www. osram. com /dali. Informationen zur Nahfeldkommunikation erhalten Sie unter Tuner4TRONIC;
folgen Sie bitte den dortigen Anweisungen. www. osram. com /dali. Einstellung von DALI DT8 oder
DALI DT6 (2-Kanal-Modus) mit Tuner4TRONIC-Software. Das Gerät wird dauerhaft beschädigt,
wenn an die Klemmen 21 bis 24 Netzspannung angelegt wird. Max. Gesamtlänge der Leitungen
21/24 (21/22–23/24) ohne Module 2m. Notbeleuchtung: Diese LED-Spannungsversorgung ist
geeignet für Leuchten zur Notbeleuchtung gemäß EN 60598-2-22; gemäß EN 61347-2-13 Anhang
J. Technische Unterstützung: www. osram. com, +49 (0)89-6213-6000. 1) Konstantstrom-LED-
Betriebsgerät; 2) T c -Punkt; 3) PE mit Gehäuse oder PIN 4 verbinden; Drahtvorbereitung; einstecken;
4) Entworfen und konstruiert in Deutschland/Italien; Hergestellt in Bulgarien von OSRAM; 5) Foto
dient nur als Referenz, gültiger Druck auf dem Produkt; 6) Netz; 7) Eingang; 8) Ausgang; 9) Jahr;
10) Woche
LED Power Supply
®
8)
Output
2) 3)

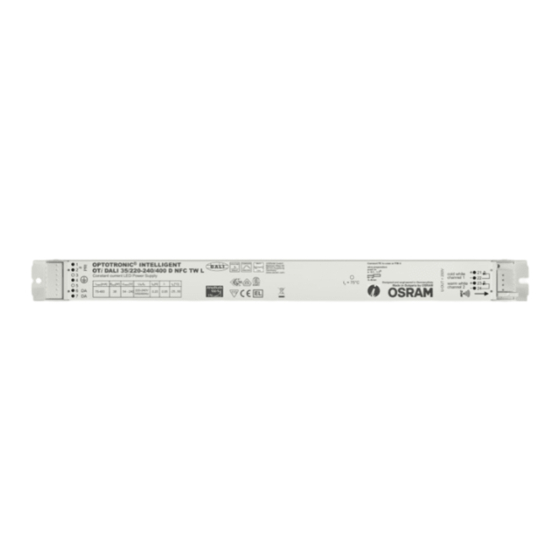

picture only for reference, valid print on product
picture only for reference, valid print on product
9)
10)

Installing and operating information (non isolated driver): Connect only LED load type.
Shutdown of load happens at U out is below 45 for 35 W driver and below 50 V for 75 W driver as
well as if U out is above 240 V. Wiring information (see fig. A): The light fixture maker is the final
responsible for the proper PE connection. Do not connect channel 1 and channel 2 of the output,
otherwise the LED driver or LED module can be damaged. Output current adjustment = via software
programming using the DALI Interface or via NFC (Near Field Communication). Connect the unit
to a DALI programmer (i.e. DALI magic) and run at a PC the software Tuner4TRONIC – then follow
the instructions. www. osram. com /dali. For Near Field Communication please refer to Tuner4TRONIC,
then follow the instructions. www. osram. com /dali. Setting of DALI DT8 or DALI DT6 (2-channel
mode) by Tuner4TRONIC software. Unit is permanently damaged if mains is applied to the termi-
nals 21-24. Lines 21/24 (21/22–23/24) max. 2 m whole length excl. modules. Emergency Lighting:
This LED power supply is suitable for emergency lighting fixtures acc. to EN 60598-2-22; applies
with EN 61347-2-13 Annex J. Technical support: www. osram. com, +49 (0)89-6213-6000. 1) Con-
stant current LED Power Supply; 2) t c point; 3) Connect PE to case or PIN 4; wire preparation; push
in; 4) Designed and engineered in Germany/Italy; Made in Bulgaria by OSRAM 5) picture only for
reference, valid print on product; 6) Mains; 7) Input; 8) Output; 9) Year; 10) Week
4)
OTI
DALI DALI
35 TW 75 TW
B16
28 x
B10
17 x
A
≤ 17 A ≤ 23 A
T 220 μs 290 μs
H
V AC 198 – 264 V
N
V DC
176 – 276 V
N
5)
5)
OTI
19 x
11 x
