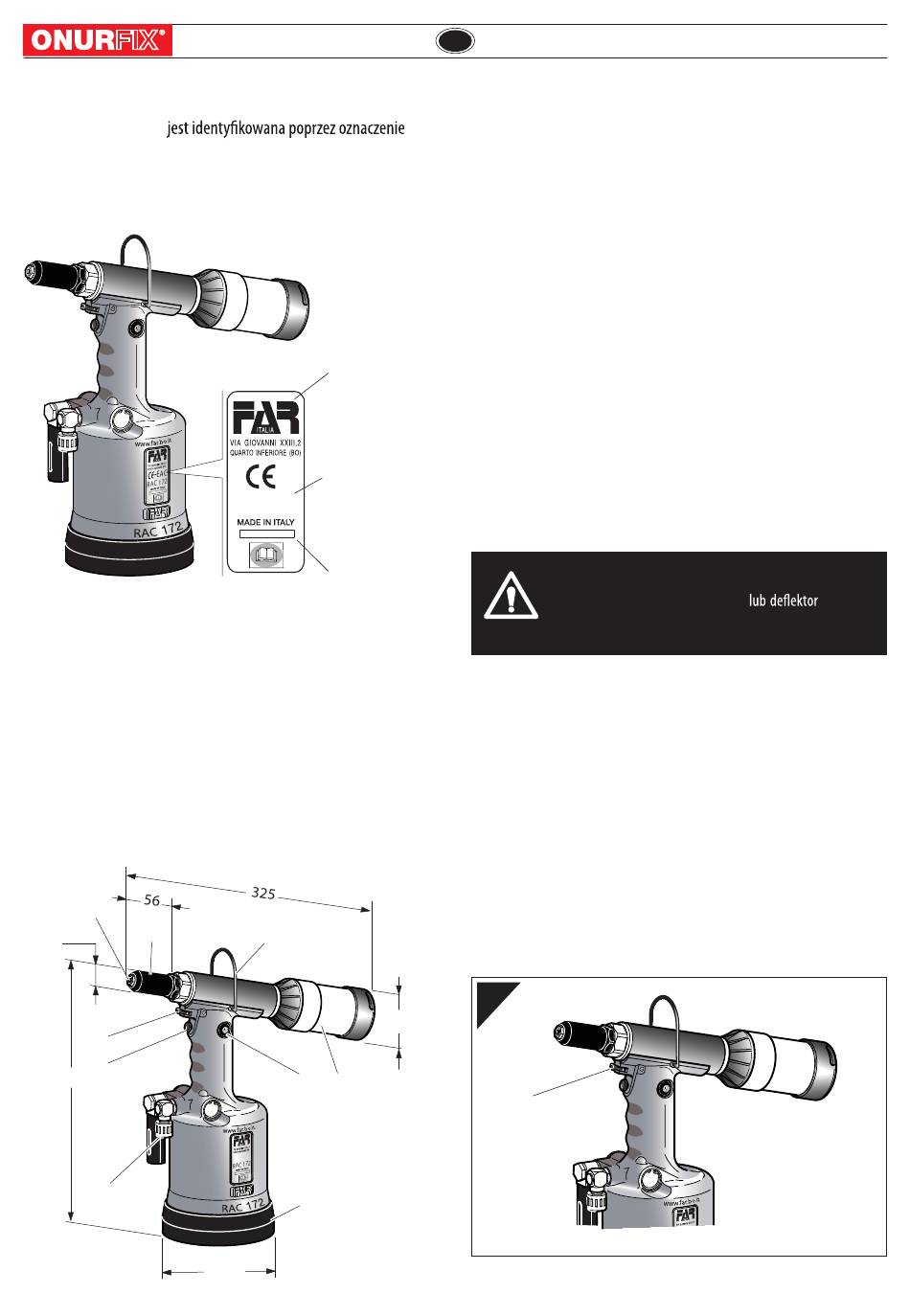

IDENTYFIKACJA NARZĘDZIA
Nitownica typ RAC 172
obejmujące nazwę i adres producenta, określenie maszyny,
oznakowanie CE. Korzystając z pomocy technicznej należy zawsze
podać dane znajdujące się na nitownicy.
CZĘŚCI SKŁADOWE
A) ....................................................................................
B) .........................................................................
C) ...................................................................
D) .....................................................
E) ..................................................................
F) ...........................................................
G) ........................................
H) ...............................................................
I) ...........................................
A
B
Ø24
I
H
340
G
Firma i adres
Określenie maszynya
RAC 172
Numer serii
Tuleja do dyszy
Zaczep do balansera
Pojemnik na zerwane gwoździe
Korek zbiornika oleju
Gumowa osłona podstawy
Króciec podłączenia sprężonego powietrza
Przycisk zaciągania nitu
Dźwignia regulacji przepływu powietrza
C
D
E
F
Ø145
75036036 - RAC172 – rev 03 - ( 12-2021 )
PL
DANE TECHNICZNE
• Ciśnienie robocze .............................................................
• Minimalna średnica wewn. przewodu zasilania powietrzem ......... 8 mm
• Średnie zużycie powietrza w cyklu pracy ...............................
• Siła maksymalna .............................................
• Skok ........................................................................
• Waga ......................................................................
• Temperatura robocza ...........................................
• Przyspieszenie ręka/ramię ..............................................
• Ciśnienie akustyczne emisji skorygowane charakterystyką A ........ 74 dBA
• Chwilowe ciśnienie akustyczne skorygowane charakterystyką C <130 dBC
• Ciśnienie akustyczne skorygowane A ....................................
ZASILANIE POWIETRZEM
Powietrze zasilające powinno być wolne od zanieczyszczeń,
szczególnie ciał stałych oraz wilgoci; zaleca się również montaż
naolejacza sprężonego powietrza.
EKSPLOATACJA NITOWNICY (rys f1-f2-f3)
UWAGA! Przed rozpoczęciem pracy założyć na nitownicę
pojemnik na zerwane gwoździe (D)
wciskamy na odpowiedni króciec (rys f3).
Dysza
Gwóźdź nita, po zerwaniu zostaje zassany do zbiornika w tylnej części
nitownicy. Funkcję zasysania gwoździa włączamy za pomocą małej
dźwigni pod rurą dyszy (I). Dzięki temu po włożeniu nita do nitownicy
i jej przechyleniu ku dołowi, gwóźdź nie wypadnie.
Nie przytrzymywać nita palcami!
Jeżeli pracujemy z pojemnikiem na zerwane gwoździe, w przypadku
gdy zbiornik jest pełen, przed rozpoczęciem pracy należy go opróżnić.
Jeżeli pracujemy z pojemnikiem na zerwane gwoździe (D), nie wolno
rozpoczynać pracy jeżeli pojemnik jest pełen.
Nie rozrzucać zerwanych gwoździ w miejscu pracy!
Po opróżnieniu (D) pojemnika nakładamy go ponownie.
f1
Ø60
I
6 BAR
10,9 Nl
6 BAR - 22725 N
19,5 mm
2,800 Kg
-5 st. C/ +50 St. C
2,5 m/s
2
87 dBA
(L) który
