Einstellungen an der Revolvertrommel

Je nachdem, ob Speedies oder Erdpresstöpfe, wurzelnakter Lauch
oder Knoblauch gepflanzt werden sollen, muss der Revolver
darauf eingestellt werden.
Um dies zu ermöglichen, muss im Wesentlichen die
Kurvenscheibe richtig positioniert werden. Dies ist ein Ring mit
zwei unterschiedlichen Konturen, auf denen die Röllchen der
Trommelklappen laufen.
Kurvenscheibe in EPT Stellung
andere Seite, um 180 Grad gewendet, mit der stärkeren
Kurvenform), öffnen sich die Klappen grundsätzlich mehr oder
weniger. Der zunächst oben aufliegende Distanzring (5 mm dick) bekommt seine Funktion für das
Säen/Stecken, wenn er unter die Scheibe positioniert wird. Dann
schließen die Klappen vollständig. Er wird mit der Kurvenscheibe
zusammen verschraubt.
34

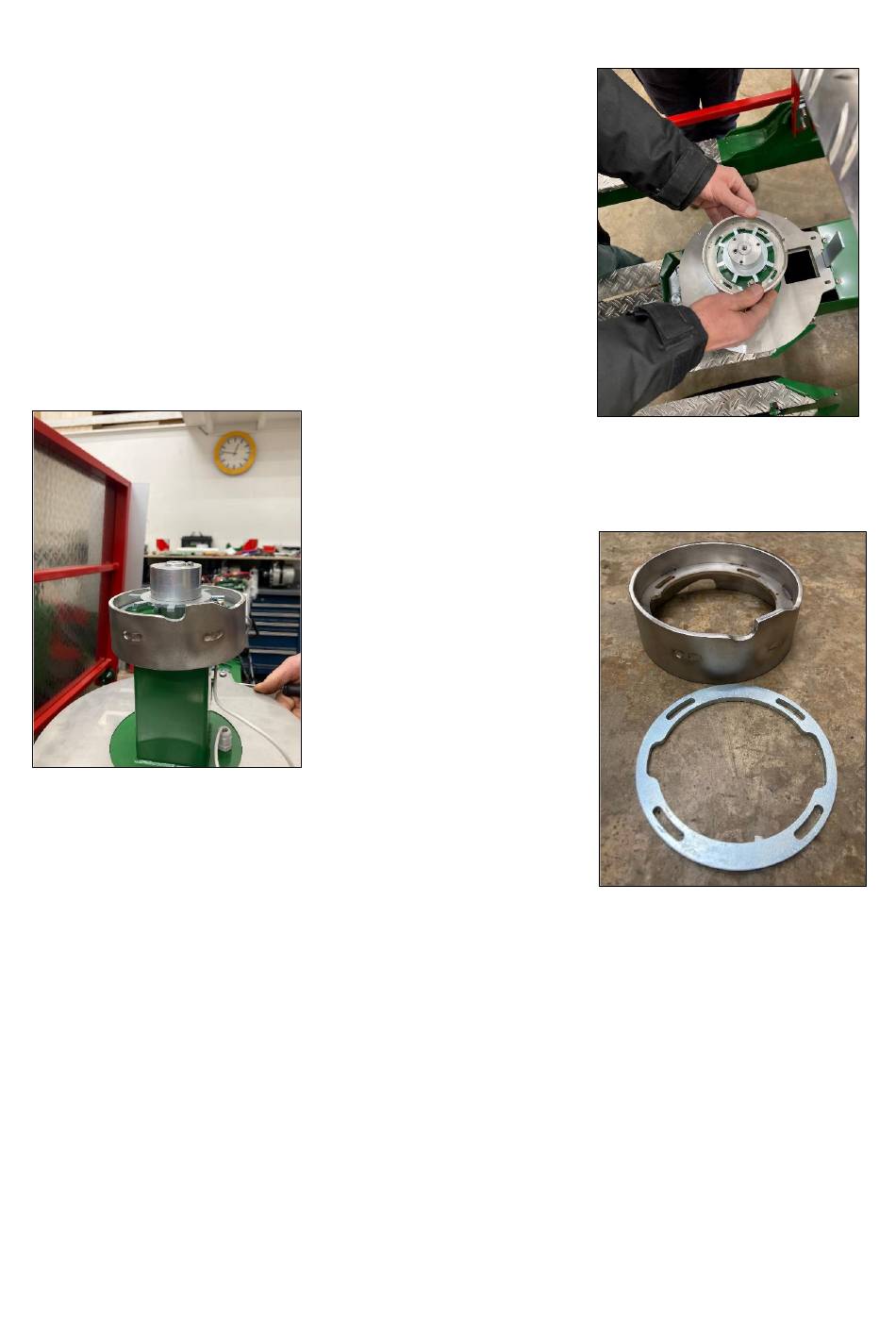

Wenn die Trommel des
Revolvers abgenommen wird,
erscheint die Kurvenscheibe,
die für das Öffnen und
Schließen der Klappen
zuständig ist. Beide
Kurvenformen sind hier
eingearbeitet.
Je nachdem, wie sie eingebaut
wird, (für Speedies
wurzelnakten Porree und
Saat/bzw. Stecken nimmt man
die glatte Kurve, für EPT's die
MÄRZ 2024
Wenn Revolvertrommel
abgenommen wird, kommt die
Kurvenscheibe zum Vorschein
Wenn Revolvertrommel abgenommen
wird, kommt die Kurvenscheibe zum
Vorschein
Kurvenscheibe und Distanzring
