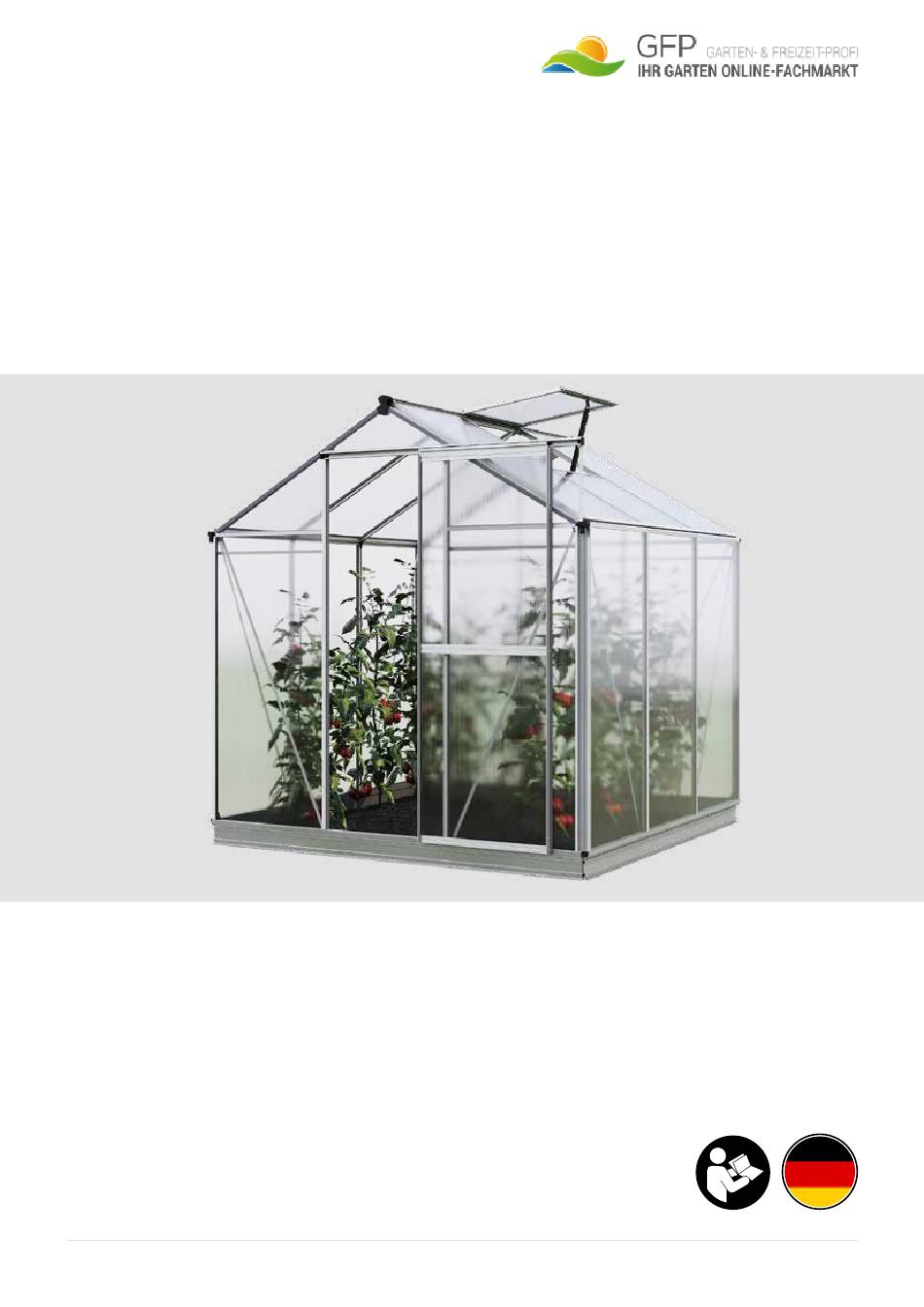

- Seite 1 MONTAGEANLEITUNG GEWÄCHSHAUS JASMIN JAS206 / JAS306 / JAS406 / JAS506 www.gfp-international.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt dieser Montageanleitung Inhaltsverzeichnis Allgemeines: Vorwort ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 3 Sicherheitshinweise �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 4 Hinweise zur Montage ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 5 Reinigung und Wartung ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 6 Technische Daten ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 6 Garantieerklärung ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 7 Hinweise zur Fundamenterstellung: Das Fundament für Ihre Gewächshaus ��������������������������������������������������������������������������������������������������������������������������������������������������������������� 8 Fundamentarten �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 8 Abmessung für Beton- oder Mauerfundament ��������������������������������������������������������������������������������������������������������������������������������������������������... -
Seite 3: Vorwort
E-Mail an uns� Teilen Sie uns die Artikelnummer des benötig- Sie sich für etwaige Reklamationen immer an folgende ten Teils mit� Wir sind bemüht so schnell wie möglich Hilfe- E-Mail-Adresse: service@gfp-international.com stellung zu leisten� Bei den Stegplatten ist zu beachten, dass es eine Innen- und Außenseite gibt�... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Allgemeines Erstickungsgefahr! Montageanleitung lesen und aufbewahren Kleine Kinder können einzelne Montageteile in den Mund Diese Montageanleitung gehört zu dem von Ihnen erwor- nehmen und sie verschlucken oder sich in der Verpackungs- benen Gewächshaus (im Folgenden „Produkt“ genannt)� folie verfangen� In beiden Fällen können sie dabei ersticken� Sie enthält wichtige Informationen zum Zusammenbau und X Halten Sie kleine Kinder fern von allen Montageteilen und zur Handhabung�... -
Seite 5: Hinweise Zur Montage
Sicherheitshinweise Hinweise zur Montage Vor der Montage Montage Produkt und Lieferumfang prüfen Verletzungsgefahr! Führen Sie die Montage Schritt für Schritt und sehr gewis- Beschädigungsgefahr! senhaft durch� Wenn Sie sich nicht genau an diese Montage- Wenn Sie die Verpackung unvorsichtig mit einem scharfen anleitung halten, können Fehler passieren, die ggf�... -
Seite 6: Reinigung Und Wartung
Sicherheitshinweise Reinigung und Wartung Reinigung Beschädigungsgefahr! Technische Daten Unsachgemäßer Umgang mit dem Produkt kann zu Beschädi- gungen des Produkts führen� Diese Montageanleitung gilt gleichermaßen für alle Modelle X Verwenden Sie zur Reinigung keine säure-, lösungsmittel-, der Serie „Jasmin“ bleichmittelhaltigen oder ätzenden Reinigungsmittel� Modell Jasmin 2 X Verwenden Sie zur Reinigung keine Draht- oder Stahl-... -
Seite 7: Garantieerklärung
Garantieerklärung Garantieerklärung Garantie Garantiezeitraum X Einen fehlerhaften Einbau der Doppelstegplatten, sowie Wir übernehmen neben der gesetzlichen Mängelhaftung des das Verursachen von Kratzern und Verkäufers für über uns bezogene Gewächshäuser eine Ga- X Spannungen oder die Verwendung von Klebstoffen bzw� rantie von 15 Jahren auf Konstruktion und Rahmen und für Dichtungsmassen oder anderen nichtverträglichen Mate- unsere Hohlkammerplatten eine Garantie von 10 Jahren�... -
Seite 8: Hinweise Zur Fundamenterstellung
Hinweise zur Fundamenterstellung Fundamentarten Das Fundament für Ihr Gewächshaus ist nicht bei allen Bodenverhältnissen geeignet – vor allem dann, wenn sich das Erdreich noch setzt� Eine tragende Aufgabe! Mit einem soliden Fundament vom Gewächshaus haben Sel- bermacher die Gewähr, dass ihr Bau extremen Wetterlagen standhält und die wertvollen Pflanzen zuverlässig gegen die Witterung geschützt sind�... -
Seite 9: Abmessung Für Beton- Oder Mauerfundament
Hinweise zur Fundamenterstellung Sie können Ihr neues Gewächshaus auf verschiedene Arten im Erd- reich oder an einem Fundament befestigen: Sie graben Ihr Aluminium- fundament zur Hälfte in das Erdreich ein und befestigen dieses mit optionalen Erdschrauben (min� 30 cm Länge) Alterativ können Sie das Gewächshaus direkt auf einem stabilen Untergrund (Beton- oder Mau- Hinweis! erfundament) befestigen�... -
Seite 10: Lieferumfang Und Montage Des Optionalen Aluminium Fundamentes
Lieferumfang des optionalen Aluminium-Fundamentes Montage des Aluminium-Fundamentes Stückliste Für diesen Montageschritt benötigen Sie: Aluminium-Fundamentpaket (Paket 1 von 1) Teil Artikelnummer Bezeichnung Länge Jasmin 2 Jasmin 3 Jasmin 4 Jasmin 5 24-1862�1 Fundamentprofil 1867 1867 mm 24-1249�1 Fundamentprofil 1252 1252 mm 21-0050�1 Fundament-Längsverbinder 50 mm... -
Seite 11: Aluminium-Fundament / Aufsetzen Der Bodenprofile
Aluminium-Fundament / Aufsetzen der Bodenprofile Aufsetzen der Bodenprofile auf die Fundamentprofile Achten Sie darauf, dass das Bodenprofil, welches auf das Fundamentprofil aufgesetzt wird, jeweils die gleiche Länge hat� Wichtig ist, dass die Profile jeweils exakt bündig abschließen� Jedes der Bodenprofile 1252 mm wird mit zwei, jedes der Bodenprofile 1867 mm mit drei Fundamenthaken Nehmen Sie jeweils ein Bodenprofil und ein Fundamentprofil mit mit dem Fundamentprofil verschraubt�... -
Seite 12: Lieferumfang
Lieferumfang Teil Art.-Nr. Bezeichnung Länge Jasmin 2 Jasmin 3 Jasmin 4 Jasmin 5 PQS05- Bodenprofil Front- 1867 mm 1867�1 Rückwand PQS01- Seiteneckprofil 1307 mm 1307�1 PQS03- Dacheckprofil 1053 mm 1053�1 PQS11- Strebe Rückwand 1652 mm 1652�1 PQS18- Türeingangsprofil 1652 mm 1652�1 PQS16- Querstrebe... - Seite 13 Lieferumfang Teil Art.-Nr. Bezeichnung Länge Jasmin 2 Jasmin 3 Jasmin 4 Jasmin 5 PQS05- Bodenprofil 2-Feld 1252 mm 1252�1 PQS05- Bodenprofil 3-Feld 1867 mm 1867�1 PQS09- Regenrinne 2-Feld 1252 mm 1252�1 PQS09- Regenrinne 3-Feld 1867 mm 1867�1 PQS04- First 2-Feld 1252 mm 1252�1 PQS04-...
- Seite 14 Lieferumfang Teil Art.-Nr. Bezeichnung Länge Jasmin 2 Jasmin 3 Jasmin 4 Jasmin 5 PQS35 Knoten First, Regenrinne PQS41 Ablauf links PQS42 Ablauf rechts PQS31 Eckknoten Bodenknoten PQS34 Firstabdeckung NG205 Knoten-Querstrebe PQS38 Verbinderknoten gerade PQS37 Verbinderknoten gekröpft PQS32 Doppelverbinder gerade PQS33 Doppelverbinder gekröpft PQS36 T-Verbinder Boden...
- Seite 15 Lieferumfang Stegplatten Art-Nr. Bezeichnung Größe Jasmin 2 Jasmin 3 Jasmin 4 Jasmin 5 1319/610/6 Front-/Rückwand- und Seitenwandplatte 1319x610x6 mm 360/610/6/LI Giebelplatte links 360x610x6 mm 360/610/6/RE Giebelplatte rechts 360x610x6 mm 350/610/6 Rückwandplatte klein 350x610x6 mm 185/610/6 Giebeldreieck Front- und Rückwand 185x610x6 mm 781/610/6 Türplatte 781x610x6 mm...
-
Seite 16: Vorbereitung - Aufteilung Markieren (Bodenprofile, Regenrinnen, First)
Vorbereitung - Aufteilung markieren (Bodenprofile, Regenrinnen, First) Hinweis! Um eine reibungslose Montage von First, Regenrinnen und Bodenprofilen sicherzustellen, ist es wichtig, die Auf- teilung im Voraus zu markieren� Die Markierungen dienen später dazu, die exakte Position der Streben zu bestimmen� Verwenden Sie einen Mar- ker, um die Abstände entsprechend der nachfolgenden Skizzen zu markieren�... - Seite 17 Leerseite - Leerseite -...
-
Seite 18: Montage Der Vorderwand
Montage der Vorderwand - Übersicht der Montageschritte Hinweis 640 mm Die Montage der Frontwand 1053 mm 1053 mm erfolgt am besten flach am Boden liegend� Bevor Sie mit der Montage 639 mm 639 mm beginnen, legen Sie alle Teile der Frontwand entsprechend der Skizze auf dem Boden auf�... - Seite 19 Montage der Vorderwand - Übersicht der Montageschritte Hinweis Sollten Sie sich für den Kauf eines Fundamentes entschieden haben, ändern sich die Schritte der Abbildungen 1a bis 1p� Siehe dazu Seite 47!
- Seite 20 Montage der Vorderwand rechts rechts Nehmen Sie ein Bodenprofil 1867 mm, einen Bodenknoten, sowie Führen Sie die drei Schrauben M6x12 mm in den Schraubkanal des drei Schrauben M6x12 mm und eine Mutter M6 zur Hand� Bodenprofils ein� rechts Detail Außen Setzen Sie den Bodenknoten so auf, dass eine Schraube M6x12 durch das vorgesehene Locher ragt�...
- Seite 21 Montage der Vorderwand rechts rechts Nehmen Sie ein Seiteneckprofil, sowie eine Schraube Führen Sie die Schraube M6x12 mm in den Schraubkanal des M6x12 mm und eine Mutter M6 zur Hand� Seiteneckprofils ein� rechts rechts Setzen Sie das Seiteneck auf das Bodenprofil auf� Setzen Sie das Seiteneck so auf, dass die Schraube M6x12 durch das vorgesehene Verschrauben Sie das Seiteneckprofil mit dem Bodenknoten fest Loch des Bodenknotens ragt�...
- Seite 22 Montage der Vorderwand rechts rechts Führen Sie zwei Schrauben M6x12 mm in den Schraubkanal des Nehmen Sie einen Eckverbinder (PQS35), das Dacheckprofil so- Seiteneckprofiles und eine Schraube in den Schraubkanal des Da- wie drei Schrauben M6x12 mm und drei Muttern M6 zur Hand� checkprofiles ein�...
- Seite 23 Montage der Vorderwand Nehmen Sie einen Eckverbinder (PQS35), sowie sechs Schrauben Führen Sie jeweils drei Schrauben M6x12 mm in den Schraubka- M6x12 mm und sechs Muttern M6 zur Hand� nal des linken und des rechten Dacheckprofils ein� Richten Sie die Profile so aus, dass diese fest am Eckverbinder anstoßen�...
-
Seite 24: Montage Der Vorderwand
Montage der Vorderwand Kontrollieren Sie nochmals, dass der Verbinderknoten exakt mit- Verschrauben Sie den Verbinderknoten mit einer Muttern M6 fest tig auf der Markierung sitzt� Die V-Ausstanzung des Verbinderkno- mit dem Bodenprofil� tens muss dafür exakt mit der Markierung übereinstimmen� Zeigt nach Außen! Setzen Sie das Türeingangsprofil auf das Bodenprofil auf�... - Seite 25 Montage der Vorderwand Schieben Sie die Schraube M6x12 mm des Türeingangsprofils im Schraubkanal nach unten� Richten Sie die Schraube des Seite- neckprofiles und die des Türeingangsprofiles exakt waagerecht aus� Nehmen Sie einen Windverband und zwei Muttern M6 zur Setzen Sie den Windverband so auf die beiden Schrauben M6x12 mm, dass diese durch die Löcher des Windverbandes ragen�...
- Seite 26 Montage der Vorderwand Nehmen Sie die Querstrebe, eine Schraube M6x12 mm und eine Führen Sie die Schraube M6x12 mm in den Schraubkanal der Muttern M6 zur Hand� Querstrebe ein� Positionieren Sie die Querstrebe so, dass die Schraube durch Fixieren Sie die Querstrebe mit einer Mutter M6 am Kunststoff- das Loch des Kunststoff-Verbinderknotens ragt�...
- Seite 27 Montage der Vorderwand Nehmen Sie einen Windverband sowie eine Schraube Führen Sie die Schraube M6x12 mm von außen durch das Mittlere M6x12 mm und eine Mutter M6 zur Hand� Loch des Eckverbinders� Setzen Sie den Windverband auf die Schraube M6x12 mm auf, Verschrauben Sie den Windverband mit einer Mutter M6 mit dem sodass die Schraube durch das Loch des Windverbandes ragt�...
-
Seite 28: Montage Der Rückwand
Montage der Rückwand Hinweis 639 mm Die Montage der Rückwand 1053 mm 1053 mm erfolgt am besten flach am Boden liegend� Bevor Sie mit der Montage 639 mm 639 mm beginnen, legen Sie alle Teile der Frontwand entsprechend der Skizze auf dem Boden auf� 1652 mm 1652 mm Um die Montage zu verein-... - Seite 29 Montage der Rückwand Hinweis Sollten Sie sich für den Kauf eines Fundamentes entschieden haben, ändern sich die Schritte der Abbildungen 1a bis 1p� Siehe dazu Seite 47!
- Seite 30 Montage der Rückwand rechts rechts Nehmen Sie ein Bodenprofil 1867 mm, einen Bodenknoten, sowie Führen Sie die drei Schrauben M6x12 mm in den Schraubkanal des drei Schrauben M6x12 mm und eine Mutter M6 zur Hand� Bodenprofils ein� rechts Detail Außen Setzen Sie den Bodenknoten so auf, dass eine Schraube M6x12 durch das vorgesehene Locher ragt�...
- Seite 31 Montage der Rückwand rechts rechts Nehmen Sie ein Seiteneckprofil, sowie eine Schraube M6x12 mm Führen Sie die Schraube M6x12 mm in den Schraubkanal des und eine Mutter M6 zur Hand� Seiteneckprofils ein� rechts rechts Setzen Sie das Seiteneck auf das Bodenprofil auf� Setzen Sie das Seiteneck so auf, dass die Schraube M6x12 durch das vorgesehene Verschrauben Sie das Seiteneckprofil mit dem Bodenknoten fest Loch des Bodenknotens ragt�...
- Seite 32 Montage der Rückwand Führen Sie zwei Schrauben M6x12 mm in den Schraubkanal des Nehmen Sie einen Eckverbinder (PQS35), das Dacheckprofil so- Seiteneckprofiles und eine Schraube in den Schraubkanal des wie drei Schrauben M6x12 mm und drei Muttern M6 zur Hand� Dacheckprofiles ein�...
- Seite 33 Montage der Rückwand Nehmen Sie einen Eckverbinder (PQS35), sowie sechs Schrauben Führen Sie jeweils drei Schrauben M6x12 mm in den Schraubka- M6x12 mm und sechs Muttern M6 zur Hand� nal des linken und des rechten Dacheckprofils ein� Richten Sie die Profile so aus, dass diese fest am Eckverbinder anstoßen�...
- Seite 34 Montage der Rückwand Kontrollieren Sie nochmals, dass der Verbinderknoten exakt mit- tig auf der Markierung sitzt� Die V-Ausstanzung des Verbinder- Verschrauben Sie den Verbinderknoten mit einer Muttern M6 fest knotens muss dafür exakt mit der Markierung übereinstimmen� mit dem Bodenprofil� Setzen Sie die Rückwandstrebe auf das Bodenprofil auf�...
- Seite 35 Montage der Rückwand Schieben Sie die Schraube M6x12 mm der Rückwandstrebe im Schraubkanal nach unten� Richten Sie die Schraube des Seite- neckprofiles und die der Rückwandstrebe exakt waagerecht aus� Nehmen Sie einen Windverband und zwei Muttern M6 zur Hand� Setzen Sie den Windverband so auf die beiden Schrauben M6x12 mm, dass diese durch die Löcher des Windverbandes ragen�...
- Seite 36 Montage der Rückwand Lösen Sie die Mutter der Verschraubung des Kunststoff-Verbin- Nehmen Sie den Windverband mit der Länge 639 mm zur Hand derknotens� Legen Sie den Windverband so auf, dass die Schraube M6 x 12 mm durch das Loch des Windverbandes ragt� Verschrauben Sie den Windverband mit der Mutter M6 fest�...
- Seite 37 Montage der Rückwand Nehmen Sie einen Windverband sowie eine Schraube Führen Sie die Schraube M6x12 mm von außen durch das Mittlere M6x12 mm und eine Mutter M6 zur Hand� Loch des Eckverbinders� Setzen Sie den Windverband auf die Schraube M6x12 mm auf, Verschrauben Sie den Windverband mit einer Mutter M6 mit dem sodass die Schraube durch das Loch des Windverbandes ragt�...
-
Seite 38: Verbinden Der Längsteile (Bodenprofil, Regenrinne, First)
Verbinden der Längsteile (Bodenprofil, Regenrinne, First) Sollten Sie sich für ein Aluminiumfun- dament entschieden haben, beachten Sie bitte die entsprechenden Hinwei- se für die Montage des selben! Hinweise Verbinden der Längsteile Hinweis für Jasmin 5: Im ersten Schritt werden die Bodenprofile, die Regenrinnen Achten Sie darauf, dass die Position der Profile für 3 Felder und der First mit den mitgelieferten Verbindern verbunden�... - Seite 39 Verbinden der Längsteile (Bodenprofil, Regenrinne, First) Für diesen Montageschritt benötigen Sie: Teil Artikelnummer Bezeichnung Länge Jasmin 2 Jasmin 3 Jasmin 4 Jasmin 5 PQS05-1252�1 Bodenprofil 2-Feld 1252 mm PQS05-1867�1 Bodenprofil 3-Feld 1867 mm PQS09-1252�1 Regenrinne 2-Feld 1252 mm PQS09-1867�1 Regenrinne 3-Feld 1867 mm PQS04-1252�1 First 2-Feld...
-
Seite 40: Verbinden Der Bodenprofilen Bei Verwendung Eines Alu-Fundamentes
Verbinden der Längsteile (Bodenprofil, Regenrinne, First) Hinweis Sollten Sie sich für den Kauf eines zusätzlichen Aluminium Fundaments entschieden haben, än- dern sich die Abbildungen des 1� Schritts – Ver- binden der Bodenprofile� Sehen Sie dazu bitte die Abbildungen „Inkl� Fundament“� Nehmen Sie die Bodenprofile, Kunststoffverbinder (PQS32) sowie Schrauben M6x12 mm und Muttern M6 zur Hand�... - Seite 41 Verbinden der Längsteile (Bodenprofil, Regenrinne, First) Inkl� Alu-Fundament Inkl� Alu-Fundament Führen Sie links und rechts jeweils eine Schraube M6x12 mm in die Schraubkanäle des Bodenprofils des Gewächshauses ein� Führen Sie ebenfalls jeweils eine Schraube in die Schraubkanäle des Fun- Platzieren Sie den Kunststoffverbinder des Bodenprofils sowie damentprofils ein�...
- Seite 42 Verbinden der Längsteile (Bodenprofil, Regenrinne, First) Verschrauben Sie den Kunststoffverbinder mit zwei Muttern M6 fest mit dem Firstprofil� Nehmen Sie die Regenrinnen, Kunststoffverbinder (PQS33) sowie Führen Sie jeweils eine Schraube M6x12 mm in den Schraubkanal Schrauben M6x12 mm und Muttern M6 zur Hand� der Regenrinnenteile ein�...
-
Seite 43: Anbringen Der Kunststoffverbinder (Bodenprofil, Regenrinne, First)
Anbringen der Kunststoffverbinder (Bodenprofil, Regenrinne, First) Anbringen der Kunststoffverbinder Folgende Verbinderknoten werden benötigt: First, Länge 1252 mm: 1 Stk� Nr� PQS37 First, Länge 1867 mm: 2 Stk� Nr� PQS37 Regenrinnen, Länge 1252 mm: 1 Stk� Nr� PQS37 Regenrinnen, Länge 1867 mm: 2 Stk� Nr� PQS37 Bodenprofile, Länge 1252 mm: 1 Stk�... - Seite 44 Anbringen der Kunststoffverbinder (Bodenprofil, Regenrinne, First) Setzen Sie den Kunststoffverbinder (PQS37) so auf die Regen- Kontrollieren Sie vor dem Verschrauben, dass die beiden V-Mar- rinne auf, dass die Schraube M6x12 mm durch die Öffnung des ker des Kunststoffverbinders exakt auf die Längenmarkierung Kunststoffverbinders ragt�...
-
Seite 45: Montage Der Längsteile (Bodenprofil, Regenrinne, First)
Montage der Längsteile (Bodenprofil, Regenrinne, First) Hinweis Im nächsten Schritt werden die Längsteile (Bodenprofile, die Regenrinnen und der First) mit der vorbereiteten Front- und Rückwand verschraubt� Diese Arbeit sollte von zumin- dest zwei Personen, idealer- weise aber von drei Personen durchgeführt werden�... - Seite 46 Montage der Längsteile (Bodenprofil, Regenrinne, First) Wichtiger Hinweis: Nehmen Sie die Regenrinne sowie zwei Schrauben M6x12 mm und Achten Sie drauf, dass die Regenrinne richtig eingebaut wird! Der eine Mutter M6 zur Hand� längere Schenkel mit den Rillen muss zur Seitenwand zeigen! Führen Sie die beiden Schrauben M6x12 mm in den Schrauben- Setzen Sie die Regenrinne auf den Kunststoffverbinder so auf, kanal der Regenrinne ein�...
- Seite 47 Montage der Längsteile (Bodenprofil, Regenrinne, First) Hinweis Sollten Sie sich für den Kauf eines zusätzlichen Aluminium Fundaments entschieden haben, än- dern sich die Abbildungen des 1� Schritts – Ver- binden der Bodenprofile� Sehen Sie dazu bitte die Abbildungen „Inkl� Fundament“� Drücken Sie das Firstprofil so weit nach außen, dass dieses gegen den Anschlag des Kunststoffverbinders stößt�...
- Seite 48 Montage der Längsteile (Bodenprofil, Regenrinne, First) Inkl� Alu-Fundament Verschrauben der Bodenprofile mit Front- und Rückwand inkl. Fundament Zuerst wird das Bodenprofil mit dem Bodenknoten verschraubt� Drücken vor dem Festziehen der Mut- ter das Bodenprofil soweit nach außen, dass dieses gegen den Anschlag des Bodenknotens stößt� Richten Sie anschließend die Schrauben der Funda- mentprofile aus, setzen Sie den Eckknoten des Funda- mentes auf und verschrauben Sie diesen fest mit den...
-
Seite 49: Montage Der Koppelprofile
Montage der Koppelprofile 1053 mm 1307 mm Für diesen Montageschritt benötigen Sie: Teil Artikelnummer Bezeichnung Länge Jasmin 2 Jasmin 3 Jasmin 4 Jasmin 5 PQS08-1307�1 Koppelprofil Seitenwand 1307 mm PQS08-1053�1 Koppelprofil Dach 1053 mm 126-0025�1 Verstärkung First-/Regenrinne 25 mm 690509 Schraube M6x12 mm 690547 Mutter M6... - Seite 50 Montage der Koppelprofile Nehmen Sie das Koppelprofil der Seitenwand sowie zwei Schrau- Führen Sie jeweils eine Schraube M6x12 mm in den Schraubkanal ben M6x12 mm und zwei Muttern M6 zur Hand� des Koppelprofils ein� Setzen Sie das Koppelprofil auf das Bodenprofil so auf, dass die beiden Schrauben M6x12 mm durch die Löcher des Verbinder- Verschrauben Sie das Koppelprofil mit zwei Muttern M6 fest mit knotens ragen�...
- Seite 51 Montage der Koppelprofile ACHTUNG: An der Unterseite des Koppelprofiles benötigen Sie jeweils drei Schrauben M6x12 mm sowie drei Muttern Führen Sie zwei Schrauben M6x12 mm in den linken und eine M6� Schraube in den rechten Schraubkanal des Koppelprofils ein� ACHTUNG: An der Oberseite des Koppelprofiles benötigen Verschrauben Sie das Koppelprofil mit zwei Muttern M6 fest mit Sie jeweils drei Schrauben M6x12 mm sowie drei Muttern dem Verbinderknoten�...
- Seite 52 Montage der Koppelprofile Unterstützen Sie den First wie beschrieben mit einer Hilfsstütze� Lösen Sie die Muttern M6 von den beiden Schrauben M6x12 mm, Nehmen Sie eine „ zur Hand� welche im Koppelprofil zusätzlich eingeführt wurden� Verstärkung First + Regenrinne“ Richten Sie die Schrauben M6x12 mm so aus, dass die Versteifung Richten Sie die Verstrebung sauber aus und verschrauben Sie die- aufgesetzt werden kann und setzen Sie diese auf�...
-
Seite 53: Montage Der Seitenwand- Und Dachstreben
Montage der Seitenwand- und Dachstreben 1054 mm 1307 mm Für diesen Montageschritt benötigen Sie: Teil Artikelnummer Bezeichnung Länge Jasmin 2 Jasmin 3 Jasmin 4 Jasmin 5 PQS11-1307�1 Seitenwandstrebe 1307 mm PQS11-1053�1 Dachstrebe 1054 mm 690509 Schraube M6x12 mm 690547 Mutter M6... - Seite 54 Montage der Seitenwand- und Dachstreben Nehmen Sie eine Strebe der Seitenwand, eine Schraube M6x12 Führen Sie die Schraube M6x12 mm an der Unterseite in den mm und eine Mutter M6 zur Hand� Schraubkanal der Strebe ein� Setzen Sie die Strebe der Seitenwand auf das Bodenprofil auf� Positionieren Sie die Schraube M6x12 mm im Loch des Kunststoff- Verschrauben Sie die Strebe mit einer Mutter M6 fest mit dem verbinders�...
- Seite 55 Montage der Seitenwand- und Dachstreben Nehmen Sie eine Dachstrebe, eine Schraube M6x12 mm und eine Führen Sie die Schraube M6x12 mm an der Unterseite in den Mutter M6 zur Hand� Schraubkanal der Dachstrebe ein� Setzen Sie die Dachstrebe auf den Kunststoff verbinder auf� Posi- tionieren Sie die Schraube M6x12 mm im Loch des Kunststoffver- Verschrauben Sie die Strebe mit einer Mutter M6 fest mit dem binders�...
-
Seite 56: Montage Der Windverbände An Seitenwänden Und Dach
Montage der Windverbände an Seitenwänden und Dach 1214 mm 1447 mm Für diesen Montageschritt benötigen Sie: Teil Artikelnummer Bezeichnung Länge Jasmin 2 Jasmin 3 Jasmin 4 Jasmin 5 1502-1447�1 Windverband Seitenwand 1447 mm 1502-1214�1 Windverband Dach 1214 mm 690509 Schraube M6x12 mm 690547 Mutter M6 Hinweis... - Seite 57 Montage der Windverbände an Seitenwänden und Dach Klipsen Sie die Schraube M6x12 mm in die Öffnung des Verbinder- Führen Sie die Schraube M6x12 mm vom Ende des Bodenprofils knotens� Das benötigt etwas Kraft, da mit dem Verbinderknoten zum Verbinderknoten� die Position des Schraubens vorgegeben wird� Setzen Sie den Windverband so auf, dass die Schraube M6x12 Verschrauben Sie den Windverband mit einer Mutter M6 fest mit durch das Langloch des Windverbandes ragt�...
-
Seite 58: Montage Der Windverbände An Seitwänden Und Dach
Montage der Windverbände an Seitwänden und Dach Lösen Sie die Mutter mit welcher die Dachstrebe mit dem Ver- Nehmen Sie einen Windverband vom Dach zur Hand� binderknoten verschraubt wurde� Setzen Sie den Windverband so auf, dass die Schraube M6x12 Verschrauben Sie den Windverband mit der Mutter M6 fest mit durch das Langloch des Windverbandes ragt�... -
Seite 59: Verglasen Des Gewächshauses
Verglasen des Gewächshauses Seitenwände und Dach Rückwand Frontwand Hinweis In den folgenden Schritten werden die Stegplatten Ihres Gewächshauses in den Vorbereiteten Aluminiumrahmen eingesetzt� VOR DER MONTAGE: Beachten Sie, dass die gelieferten Stegplatten eine Innen- und Außenseite aufweisen� Die Außenseite ist UV-be- ständig und durch eine Aufschrift „Outside“... - Seite 60 Verglasen des Gewächshauses 1a 1a Nehmen Sie eine Stegplatte der Seitenwand und setzen Sie die- se in das vorderste Feld der Seitenwand ein� Es kann dafür not- Führen Sie die Stegplatte von oben vor der Regenrinne in das je- wendig sein, den Windverband an der Innenseite nochmals zu weils ausgeformte „U“...
- Seite 61 Verglasen des Gewächshauses Führen Sie die Stegplatte von schräg unten in das jeweils aus- geformte „U“ des Dacheckprofiles und der Dachstrebe ein� Es kann dafür notwendig sein, den Windverband an der Innenseite nochmals zu lockern, um das Gewächshaus exakt ausrichten zu Drücken Sie die Stegplatte so weit nach oben, dass diese etwas können�...
- Seite 62 Verglasen des Gewächshauses Führen Sie die Stegplatten von oben in das jeweils ausgeformte „U“ der Seiteneckprofile und der Rückwandstreben ein� Es kann dafür notwendig sein, den Windverband an der Innenseite noch- mals zu lockern, um das Gewächshaus exakt im Lot ausrichten Im zweiten Schritt wird die Rückwand verglast�...
- Seite 63 Verglasen des Gewächshauses Nehmen Sie die kleinere, rechteckige Platte für die Rückwand zur Hand� Führen Sie die Stegplatten von oben im mittleren Feld in das je- weils ausgeformte „U“ der Rückwandstreben� Nehmen Sie ein H-Profile zur Hand� Führen Sie die dreieckigen Stegplatten von oben in die noch frei- Setzen Sie ein H-Profil auf die Stegplatten der Rückwand auf�...
- Seite 64 Verglasen des Gewächshauses Nehmen Sie die beiden Stegplatte der Frontwand und schieben Sie diese von oben in die Nuten des Seiteneckprofils und des Tür- Im dritten Schritt wird die Frontwand verglast� eingangprofils ein Drücken Sie die Stegplatten fest nach unten, sodass die Platten in Detail: Stegplatte im Bodenprofil die Nut des Bodenprofils eingeschoben wird�...
- Seite 65 Verglasen des Gewächshauses Nehmen Sie die dreieckige Giebelplatte, zur Hand� Setzen Sie die dreieckige Giebelplatte auf die Querstrebe auf� Nehmen Sie zwei Kunststoffklipse zur Hand und längen Sie diese Detail: Aufgesetzte Giebel-Dreiecksplatte auf die Länge des Dacheckprofils ab� Setzen Sie die Clips auf das Dacheckprofil auf� Achten Sie darauf, dass diese über die gesamte Länge gut eingeklipst sind�...
-
Seite 66: Montage Des Dachfensters
Montage des Fensters 501 mm 613 mm 613 mm 501 mm Für diesen Montageschritt benötigen Sie: Teil Artikelnummer Bezeichnung Länge Jasmin 2 Jasmin 3 Jasmin 4 Jasmin 5 PQS06-613�1 Fensterscharnierprofil 622 mm PQS07-501�1 Fensterprofil seitlich 505 mm PQS18-593�1 Fensteranschlag 593mm 665958 Fensteraufsteller Hobby PQS40... - Seite 67 Montage des Fensters Montage Fensteranschlag Im folgenden Bauabschnitt wird der Fensteran- schlag jeweils an den für die Fenster vor- gesehenen Dachfeldern montiert� Für die Montage des Fensteranschlagprofils an der Dachstrebe wird jeweils eine Rhombus- schraube M6/12 mm (Nr� 690622) eingesetzt! Führen Sie auf jeder Seite des Anschlagprofils eine Schraube Nehmen Sie zwei Verbinderknoten gerade, zwei Schrauben M6x12, M6x12 mm in den Schraubkanal ein�...
- Seite 68 Montage des Fensters Wichtiger Hinweis Hinweis Nach dem Zusammenbau schieben Sie das Im folgenden Bauabschnitt wird das Fenster Fenster vom Ende des Firstprofils an die ge- zusammengestellt� wünschte Position� Die in Abbildung 1a abgebildeten Schrauben M6/12 mm werden nur einmal benötigt und da- her nur auf einer Seite in den Schraubkanal ein- geführt�...
-
Seite 69: Fensteraufsteller Montieren
Montage des Fensters Führen Sie die Doppelstegplatte in den vorbereiteten Rahmen� Nehmen Sie das zweite Scharnierprofil sowie zwei Blechschrau- Achten Sie bitte auf die Außenseite! ben 4,2x22 mm zur Hand� Verschrauben Sie beide Seiten mit einer Blechschraube Stecken Sie das Scharnierprofil auf die seitlichen Fensterprofile� 4,2x22 mm�... - Seite 70 Montage des Fensters Setzen Sie den Fensteraufsteller exakt mittig auf das Scharnier- Nehmen Sie den vorbereiteten Fensteraufsteller sowie zwei profil� Schieben Sie auf jeder Seite eine der vorweg eingeführten Muttern M6 zur Hand� Schrauben M6x12 mm in die Ausnehmung des Aufstellers� Führen Sie den Fensterflügel in das Firstprofil ein�...
-
Seite 71: Montage Türflügel
Montage Türflügel Für diesen Montageschritt benötigen Sie: 603 mm 1�640 mm 1�640 mm 603 mm 603 mm Teil Artikelnummer Bezeichnung Länge Jasmin 2 Jasmin 3 Jasmin 4 Jasmin 5 20-1705�1 Türseitenprofil 1640 mm 11-1128�1 Türschiene 1255 mm 17-0522�1 Türprofil Oben 603 mm 16-0522�1 Türprofil Mitte... - Seite 72 Montage Türflügel Positionieren Sie die Türsprosse so am Türprofil seitlich, dass das Nehmen Sie das Türprofil seitlich, die Türsprosse sowie eine ausgestanzte mittlere Loch genau über dem Schraubkegel der Blechschraube 4,2x22 mm zur Hand� Türsprosse liegt� Verschrauben Sie das seitliche Türprofil mit der Blechschraube Nehmen Sie das Türrollenprofil, einen Achsbolzen, eine Türrolle 4,2x22 mm fest mit der Türsprosse�...
- Seite 73 Montage Türflügel Positionieren Sie das untere Türrollenprofil so am seitlichen Tür- profil, dass das ausgestanzte Loch genau über dem Schraubkegel Nehmen Sie das Türprofil unten sowie eine Blechschraube 4,2x22 mm für die Montage am seitlichen Türprofil zur Hand� des unteren Türrollenprofils liegt� Verschrauben Sie das untere Türrollenprofil mit der Blechschrau- Nehmen Sie die beiden Stegplatten der Tür zur Hand�...
-
Seite 74: Einführen Der Türdichtung
Montage Türflügel Verschrauben Sie das seitliche Türprofil fest mit dem Türrollen- Nehmen Sie eine Blechschraube 4,2x22 mm zur Hand� profil� Verschrauben Sie das seitliche Türprofil mit der Blechschraube Nehmen Sie eine Blechschraube 4,2x22 mm zur Hand� 4,2 x 22 mm fest mit dem unteren Bodenprofil� Einführen der Türdichtung Die Türdichtung wird an den nach außen wei- senden Türeingangsprofilen so eingeführt, dass... - Seite 75 Montage Türflügel Nehmen Sie die Türlaufschiene zur Hand� Führen Sie die Türlaufschiene entsprechend dem dargestellten Achtung: Bevor Sie diese von der Seite in die Querstrebe ein- Querschnitt in das Querprofil ein� Bitte verwenden Sie an den schieben, verwenden Sie etwas Öl (nicht im Lieferumfang), um gekennzeichneten Stellen etwas Öl, um das Einführen ein Verkanten der Profile zu vermeiden! leichtgängig zu machen!
- Seite 76 Montage Türflügel Stecken Sie die Türstütze in die dafür vorge sehene Aufnahme des Nehmen Sie die Stütze für die Türlaufschiene zur Hand� Regenablaufes� Nehmen Sie den vorbereiteten Türflügel zur Hand - dieser wird Detail: Türstütze unten im Regenablauf nun in der Frontwand eingesetzt� Achten Sie auch darauf, dass der Türflügel an der Unter- seite in der am Bodenprofil vorgesehenen Lasche ein- Setzen Sie die Türflügel von rechts in das Gewächshaus ein�...
- Seite 77 Montage Türflügel Stecken Sie die Schraube M6x12 mm von hinten durch das Loch Verschrauben Sie den Türschienenschutz und die Türlaufschiene der Türlaufschiene und des Türschienenschutzes� mit einer Mutter M6 fest miteinander� Nehmen Sie einen Türschienenschutz, eine Schraube M6x12 mm und eine Mutter M6 zur Hand� Stecken Sie den Türschienenschutz auf das Türlaufschiene�...
-
Seite 78: Abschlussarbeiten
Abschlussarbeiten Für diesen Montageschritt benötigen Sie: Teil Bezeichnung Länge Jasmin 2 Jasmin 3 Jasmin 4 Jasmin 5 Artikelnummer NG204 Firstabdeckung NG202L Regenablauf - links NG202R Regenablauf - rechts BS 3,9x13 Bohrschraube 3,9 x 13 Wichtiger Hinweis Vergessen Sie bitte nicht, nach dem Abschluss der Montage alle Verschraubungen nochmals zu kontrollieren und nachzuziehen! Wiederholen Sie diesen Vorgang bitte nochmals nach etwa zwei Wochen! - Seite 79 Abschlussarbeiten Nehmen Sie jeweils eine Firstabdeckung für die Front- und die Rückseite des Gewächshauses zur Hand� Stecken Sie die Firstabdeckung auf das Firstprofil auf� Verschrauben Sie die Firstabdeckung mit zwei Schrauben 3,9x13 mm mit dem Firstprofil� Wir empfehlen vorzubohren! Nehmen Sie die übrigen Regenabläufe links und rechts für noch Stecken Sie den Regenablauf jeweils links und rechts bis zum An- offenen Enden der Regenrinnen zur Hand�...
-
