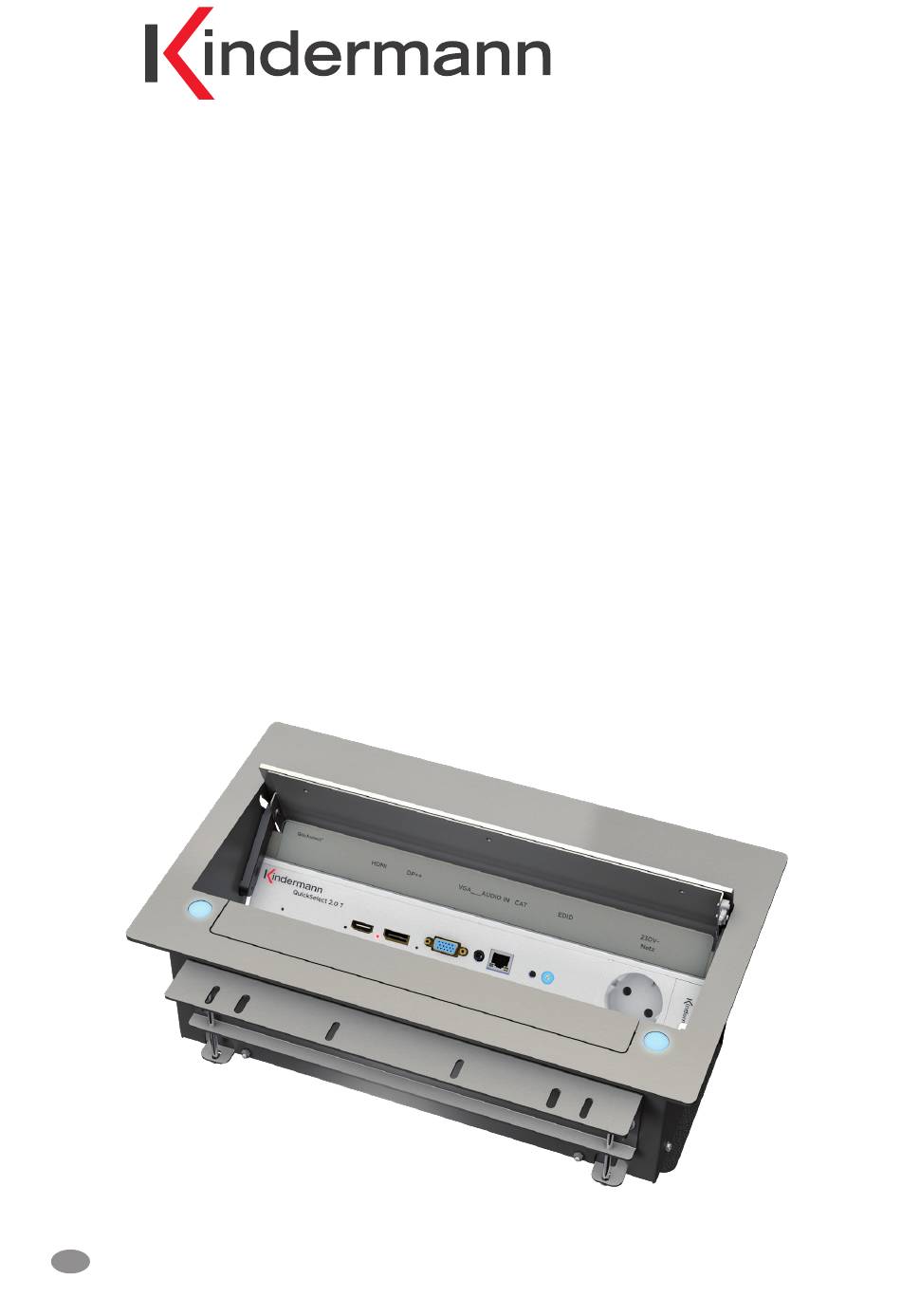

2
CablePort flex 6-fach mit Quickselect
Transmitter
Komplettmodul
Art.-Nr. 7448 000 003
Montage- und Bedienungsanleitung
D
12.2015

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kindermann CablePort flex

  • Seite 1 CablePort flex 6-fach mit Quickselect Transmitter Komplettmodul Art.-Nr. 7448 000 003 Montage- und Bedienungsanleitung 12.2015...
  • Seite 3: Einführung

    Die Signalquellenwahl erfolgt individuell über ShowMe Tasten im zugehörigen Aluminiumrahmen oder im Modul. Durch Drücken einer ShowMe Taste am CablePort flex wird dieses Modul ausgewählt und das anliegende Bildsignal zum Receiver durchgeschaltet. Das gesamte System und das Bildwiedergabegerät sind auch optional per RS232 steuerbar.
  • Seite 4: Mechanische Und Elektrische Montage

    2. Mechanische und elektrische Montage Tischausschnitt vorbereiten 2.1.1 Tischausschnitt für Einbau mit aufgesetztem Aluminiumrahmen mit Facette R4 (4x) Rahmen- CablePort flex Tischausschnitt X Tischplattenstärke Y Tischplattenstärke Z Außenmaße Basismodul 6-fach 7448 000 002 361 x 220 mm 347 mm + 1 mm...
  • Seite 5 2.1.3 Einbau in den Tischausschnitt an beiden Seiten ungefähr an die Tischplattenstärke abzüglich 2–3 mm Passen Sie am Basismodul die Haltewinkel an, lösen Sie dazu die 4 Linsenkopfschrauben mit Federscheibe , und verstellen Sie die beiden Haltewinkel die 4 Justierschrauben entsprechend.
  • Seite 6: Tischausschnitt Für Flächenbündigen Einbau Mit Aluminiumrahmen

    Maßstab 1:2 Maßstab 1: 2 359 +0,3 * SCHNITT A-A * Achtung: Genaues Maß an mitgelieferten Rahmen abnehmen R4 (4x) Rahmen- CablePort flex Tischausschnitt X 1/2 Tischplattenstärke Y 1/2 Tischplattenstärke Z 1/2 Außenmaße Basismodul 6-fach 7448 000 002 mit Aluminiumrahmen...
  • Seite 7 2.1.5 Einbau in den Tischausschnitt Setzen Sie zuerst den Flachrahmen in die Ausfräsung ein. Befestigen Sie den Flachrahmen, wie skizziert, mit den beiliegenden 4 Montageplatten 4 Gewindeschrauben M3 x 25 oder M3 x 40 (je nach Tischplattenstärke), mit den zugehörigen Scheiben und Muttern unten im Tischausschnitt.
  • Seite 8 Modulträger mit integriertem Quickselect Der Modulträger ist mit einer 230 V Schuko-Steckdose und dem integrierten Quickselect Transmitter (7447000200) vorbestückt. Der Steckdosenbereich im Modulträger darf nicht geöffnet werden! Einsetzen des Modulträgers in das Basismodul, elektrischer Anschluss Die beiden Schrauben an der Seitenwand des Basismoduls lockern, aber nicht ganz herausdrehen. Den bestückten Modulträger von unten in das Basismodul einschieben, bis die Längsstege in die Nut des Modul- trägers einrasten.
  • Seite 9: Showme Taster Anschließen

    Das Gehäuse ist mit einem Beschriftungsfeld versehen. Individuelle Beschriftungen können mit einem PC-Ausdruck erzeugt werden. Word-Formatvorlagen finden Sie im Downloadbereich der jeweiligen Basismodule unter http://shop.kindermann.com Die zwei Schrauben der Acrylglas-Abdeckung lösen, den zugeschnittenen Ausdruck einlegen und die Abdeckung wieder mit den zwei Schrauben montieren.
  • Seite 10: Montagehinweise

    Wenn die Klappe im geschlossenen Zustand nicht mit dem Rahmen fluchtet, kann der Schließwinkel der Öffnungsklappe kann über die Höhen-Verstellung des PUSH-PUSH Element nachträglich justiert werden. Schraube im angezeigten Langloch des Basismoduls außen justieren 5. Technische Daten Kindermann CablePort flex mit Quickselect • Gewicht (inkl. Transmitter): 4,9 kg •...
  • Seite 11 6. Zubehör 7447000201 QuickSelect 2.0 - Receiver/Empfänger HDBaseT Receiver 7444000301 - 7444000308 Anschlussleitung 230 V Schuko-Winkelstecker auf GST 18 Buchse, 1 ~ 8 m 7444000321 - 7444000323 GST 18 Verlängerung Buchse/Stecker, 1 ~ 3 m 7444000340 GST 18 Verteiler, 1 Eingang /3 Ausgänge...
  • Seite 12 7448 000 003 D 2015-12 /  8 42 132 Änderungen vorbehalten Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246  Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
