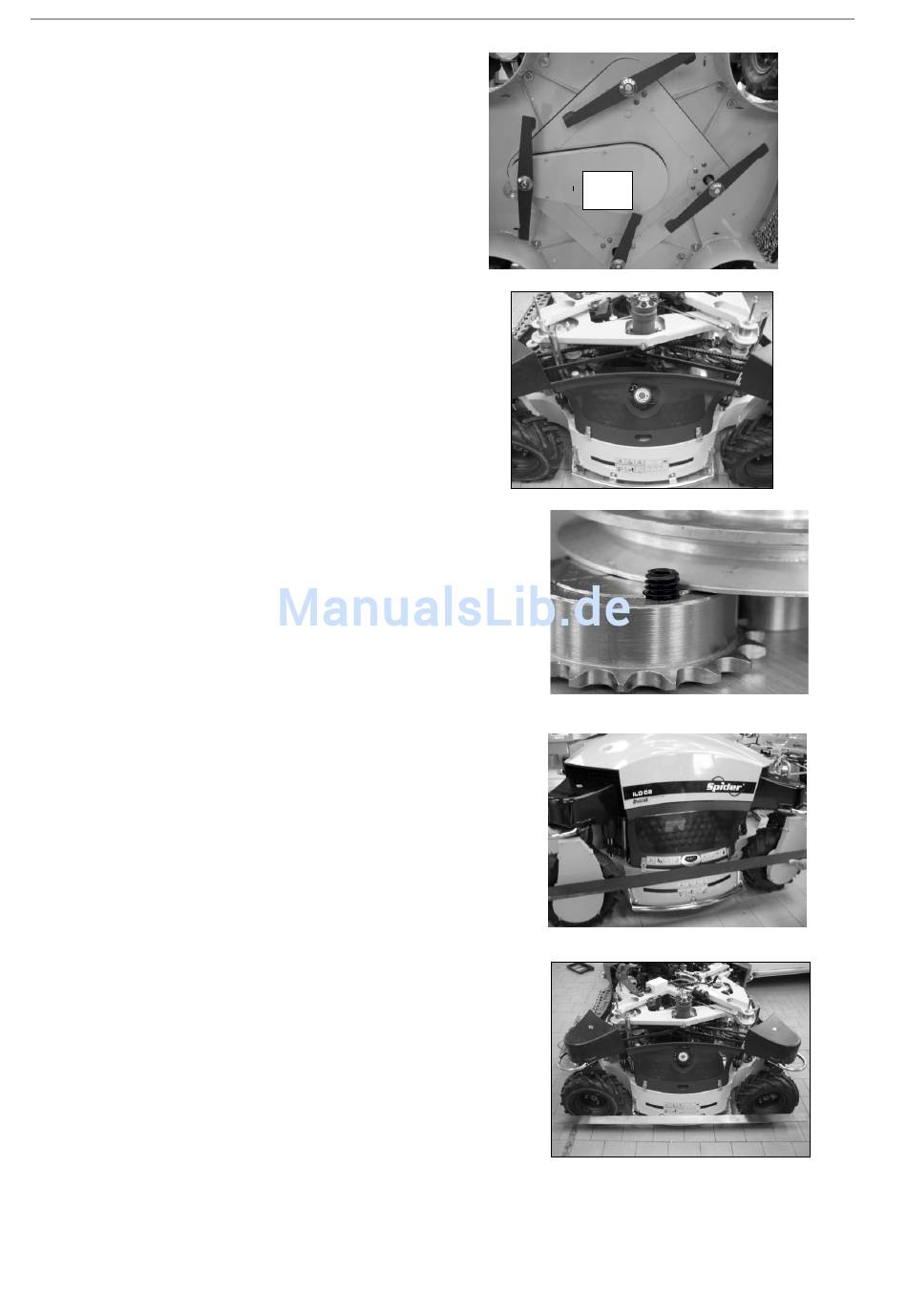

11.8 KEILRIEMEN DES
MÄHWERKANTRIEBES
Die Fahrwerkkeilriemen auf Verschleiß und
Spannung überprüfen.
a) Antrieb der Hydraulikpumpe
Befindet sich im unteren Skelettteil in der
Abdeckung A
Der Keilriemen wird mit Hilfe von Riemenscheibe
gespannt. Für die Riemenspannung wird die
Riemenscheibe demontiert und entsprechende
Zahl der Distanzscheiben entnommen.
b) Antrieb der Laufräder
Die Riemen werden
Hydromotorverschiebung gespannt.

11.9 GEOMETRIEEINSTELLUNG

Sollten Sie über entsprechende Ausrüstung und
Erfahrungen nicht verfügen, überlassen Sie diese
Arbeiten einem Fachservice.
- Den Rasenmäher so anheben und unterlegen,
damit sich die Laufräder frei über dem Boden
befinden. Die Laufräder in die direkte Richtung
einstellen.
- Die Klemmhülsen der Steuerungskette lösen
(Abb. 91).
- Durch Anlegen einer geraden Leiste zum
Laufräderportal an der linken und zum
Reifendisk an der rechten Seite die Laufräder
so einstellen, damit diese parallel laufen (Abb.
92, Abb. 93)
- Mindestens eine Schraube der Klemmhülse
anziehen – ohne Nachziehen von mindestens
einer Schraube dürfen die Laufräder nicht
drehen – es würde die Geometrie verstellen!
- Nach dem Nachziehen der ersten Schraube
die Laufräder etwas drehen.
- Die zweite Schraube nachziehen und mit der
Leiste Geometrie überprüfen
- Abwechselnd die Laufräder drehen und beide
Schrauben der Klemmbüchsen aller Räder bis
zum vollständigen Nachziehen der
Klemmbüchse (cca 23 Nm) nachziehen.
mit Hilfe von
39 / 51
A
Abb 91.
Abb. 92.
Abb 93.
